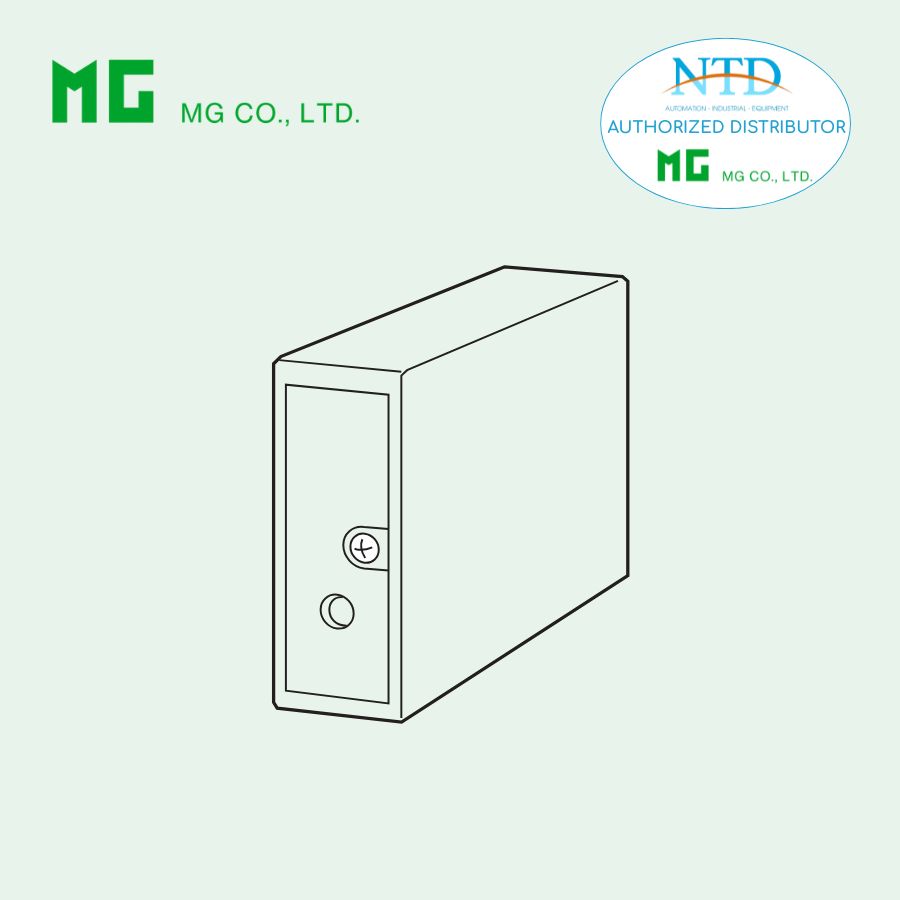

Bộ điều hòa tín hiệu siêu nhỏ hai ngõ ra M8BW1 MG (M-System)

M8BW1 là module mở rộng thuộc dòng bộ điều hòa tín hiệu siêu nhỏ hai ngõ ra Pico-M, được thiết kế để kết nối giữa các terminal đầu vào và đầu nối connector trong hệ thống. Thiết bị tích hợp công tắc lựa chọn điện trở nhận 250 Ω, cho phép chuyển đổi linh hoạt tín hiệu dòng sang tín hiệu điện áp khi cần thiết. Với thiết kế dạng cắm nhỏ gọn, M8BW1 dễ dàng lắp đặt trên các đế M8BSx, giúp tối ưu không gian lắp đặt và đơn giản hóa việc đấu nối trong tủ điều khiển. Sản phẩm đáp ứng các tiêu chuẩn CE và RoHS, phù hợp cho các hệ thống đo lường và điều khiển công nghiệp yêu cầu độ tin cậy cao.

Chức năng và đặc điểm

• Kết nối giữa các terminal đầu vào và đầu nối (connector)
• Có thể lựa chọn điện trở nhận 250 Ω để chuyển đổi tín hiệu dòng sang tín hiệu điện áp

MODEL: M8BW1[1]

Thông tin đặt hàng

• Mã đặt hàng: M8BW1[1]
Chọn mã cho [1] bên dưới
(Ví dụ: M8BW1/Q)

• Với tùy chọn /Q, cần chỉ định thêm thông số chi tiết
(Ví dụ: /C01)

[1] TÙY CHỌN

blank: không có
/Q: có tùy chọn (cần chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN: Q

Lớp phủ bảo vệ (Coating)

(Chi tiết tham khảo trên website của hãng)

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su

THÔNG SỐ CHUNG

Cấu trúc: dạng cắm (plug-in)

Vít cố định lắp đặt:

• Vít M3

• Mô-men siết: 0.3 N·m

Vật liệu vỏ:
Nhựa chống cháy (màu đen)

NGÕ VÀO & NGÕ RA

Điện trở nhận:
250 Ω (2 W)

Điện áp kích thích cho phép:
10 V

LẮP ĐẶT

Nhiệt độ hoạt động:
0 – 55°C (32 – 131°F)

Độ ẩm hoạt động:
30 – 95 %RH (không ngưng tụ)

Kiểu lắp đặt:
Đế lắp đặt M8BSx

Khối lượng:
30 g (1.1 oz)

HIỆU SUẤT

Độ chính xác:
±0.1 % (độ chính xác của điện trở nhận)

Hệ số nhiệt:
±0.003 %/°C (±0.002 %/°F)
(hệ số nhiệt của điện trở nhận)

Độ bền điện môi:
1500 V AC / 1 phút
(ngõ vào hoặc ngõ ra so với đất)

TIÊU CHUẨN & CHỨNG NHẬN

Phù hợp tiêu chuẩn EU

Chỉ thị EMC

• EMI: EN 61000-6-4

• EMS: EN 61000-6-2

Chỉ thị RoHS
