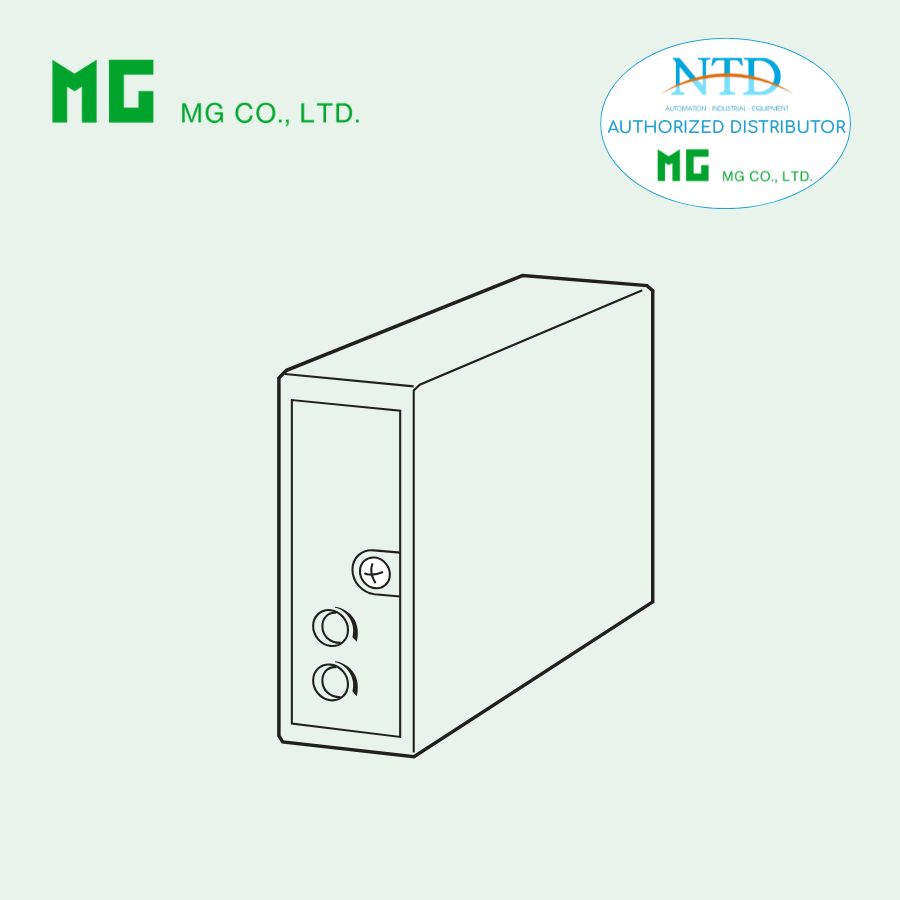

Bộ điều hòa tín hiệu siêu nhỏ hai ngõ ra M8CD MG (M-System)

M8CD là bộ đệm trễ thuộc dòng bộ điều hòa tín hiệu siêu nhỏ hai ngõ ra Pico-M, được thiết kế để tạo ra hai tín hiệu đầu ra cách ly với đặc tính trễ bậc nhất theo hằng số thời gian có thể điều chỉnh từ 0.2 đến 20 giây. Thiết bị hỗ trợ nhiều loại tín hiệu vào và ra phổ biến trong công nghiệp, giúp cải thiện độ ổn định và làm mượt tín hiệu trong hệ thống đo lường và điều khiển. Với thiết kế dạng cắm nhỏ gọn và khả năng lắp đặt trên các đế M8BSx, M8CD giúp tiết kiệm không gian, dễ dàng bảo trì và phù hợp cho các hệ thống đa kênh trong tủ điều khiển.

Chức năng và đặc điểm

• Tạo ra hai tín hiệu đầu ra cách ly dạng trễ bậc nhất theo hằng số thời gian cài đặt trước (0.2 – 20 giây)
• Thiết kế tiết kiệm không gian, dễ bảo trì, phù hợp lắp đặt đa kênh trên đế lắp đặt

MODEL: M8CD-[1][2]-R[3]

Thông tin đặt hàng

• Mã đặt hàng: M8CD-[1][2]-R[3]
Chọn mã cho từng mục [1] đến [3] bên dưới
(Ví dụ: M8CD-A6A-R/Q)

• Với tùy chọn /Q, cần chỉ định thêm thông số chi tiết
(Ví dụ: /C01/V01)

[1] NGÕ VÀO

Dòng điện

A: 4 – 20 mA DC
(Điện trở đầu vào 250 Ω)

Điện áp

4: 0 – 10 V DC
(Điện trở đầu vào ≥ 1 MΩ)

5: 0 – 5 V DC
(Điện trở đầu vào ≥ 1 MΩ)

6: 1 – 5 V DC
(Điện trở đầu vào ≥ 1 MΩ)

[2] NGÕ RA 1 / NGÕ RA 2

6A:

• 1 – 5 V DC (tải ≥ 2500 Ω)

• / 4 – 20 mA DC (tải ≤ 300 Ω)

44:

• 0 – 10 V DC (tải ≥ 5000 Ω)

• / 0 – 10 V DC (tải ≥ 5000 Ω)

55:

• 0 – 5 V DC (tải ≥ 2500 Ω)

• / 0 – 5 V DC (tải ≥ 2500 Ω)

66:

• 1 – 5 V DC (tải ≥ 2500 Ω)

• / 1 – 5 V DC (tải ≥ 2500 Ω)

NGUỒN CẤP

Nguồn DC

R: 24 V DC
(Dải điện áp hoạt động 24 V ±10 %, ripple tối đa 10 %p-p)

[3] TÙY CHỌN

blank: không có
/Q: có tùy chọn (cần chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN: Q (có thể chọn nhiều)

Lớp phủ bảo vệ (Coating)

(Chi tiết xem trên website của hãng)

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su

Điều chỉnh

/V01: Điều chỉnh tinh nhiều vòng

SẢN PHẨM LIÊN QUAN

• Đế lắp đặt hoặc socket lắp đơn
(Model: M8BSx)

Thiết bị này phải được lắp trên đế hoặc socket chuyên dụng.

THÔNG SỐ CHUNG

Cấu trúc: dạng cắm (plug-in)

Vít cố định lắp đặt:

• Vít M3

• Mô-men siết 0.3 N·m

Vật liệu vỏ:
Nhựa chống cháy (màu đen)

Nguồn cấp:
Thông qua terminal trên đế lắp đặt M8BSx

Cách ly:
Input → Output 1 → Output 2 → Power

Điều chỉnh hằng số thời gian

0.2 – 20 giây ±25 %
(0 đến khoảng 63.2 %)

Điều chỉnh bằng tuốc-nơ-vít xoay 270° ở mặt dưới
(thiết lập mặc định từ nhà máy: MIN)

Điều chỉnh tín hiệu

Zero: -2 đến +2 % (mặt trước)

Span: 98 đến 102 % (mặt trước)

THÔNG SỐ NGÕ VÀO

Dòng DC

Điện trở đầu vào được tích hợp sẵn

Điện áp DC

Điện trở đầu vào:
≥ 1 MΩ
(≥ 10 kΩ khi mất nguồn)

LẮP ĐẶT

Dòng tiêu thụ:
Khoảng 30 mA
(50 mA đối với ngõ ra dòng)

Nhiệt độ hoạt động:
0 – 55°C (32 – 131°F)

Độ ẩm hoạt động:
30 – 95 %RH (không ngưng tụ)

Kiểu lắp đặt:
Đế lắp đặt M8BSx

Khối lượng:
70 g (2.5 oz)

HIỆU SUẤT (tính theo % dải đo)

Độ chính xác:
±0.1 %

Hệ số nhiệt:
±0.02 %/°C (±0.01 %/°F)

Ảnh hưởng điện áp nguồn:
±0.1 % trong toàn dải điện áp

Cách điện

Điện trở cách điện:
≥ 100 MΩ với 500 V DC

Độ bền điện môi

• 1500 V AC / 1 phút
  (Input → Output 1 hoặc Output 2 hoặc Power → Ground)

• 500 V AC / 1 phút
  (Output 1 ↔ Output 2 ↔ Power)

Kiểm tra SWC

ANSI/IEEE-C37.90.1-1989
