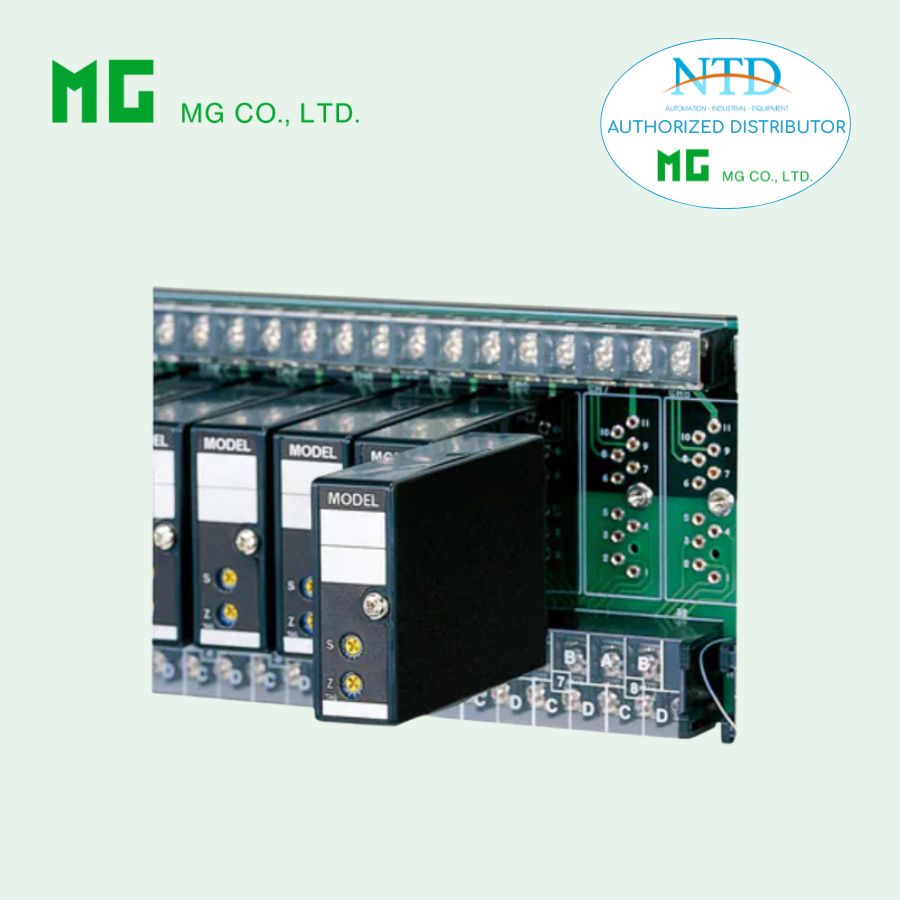

Bộ cấp nguồn vòng dòng M8DYH MG (M-System)

M8DYH là bộ cấp nguồn vòng dòng thuộc dòng bộ điều hòa tín hiệu siêu nhỏ hai ngõ ra Pico-M, được thiết kế để cấp nguồn cho vòng dòng 4–20 mA DC và hỗ trợ truyền tín hiệu HART. Thiết bị có khả năng cách ly và truyền tín hiệu ổn định, tích hợp các chức năng bảo vệ như bảo vệ ngắn mạch và phát hiện mạch hở, giúp đảm bảo độ tin cậy cho hệ thống đo lường và điều khiển.

Với thiết kế nhỏ gọn dạng cắm, dễ lắp đặt trên các đế M8BSx, M8DYH phù hợp cho các hệ thống transmitter HART 2 dây và các ứng dụng điều khiển công nghiệp yêu cầu độ chính xác và khả năng truyền thông ổn định.

Chức năng và đặc điểm

• Cấp nguồn cho vòng dòng 4 – 20 mA DC
• Cách ly và truyền tín hiệu HART
• Bảo vệ ngắn mạch
• Có thể lựa chọn chức năng phát hiện mạch hở
• Thiết kế tiết kiệm không gian, dễ bảo trì, phù hợp cho lắp đặt đa kênh trên đế lắp đặt

Ứng dụng điển hình

• Transmitter HART 2 dây

MODEL: M8DYH-AY-R[1]

Thông tin đặt hàng

• Mã đặt hàng: M8DYH-AY-R[1]
Chọn mã cho [1] bên dưới
(Ví dụ: M8DYH-AY-R/RE/Q)

• Với tùy chọn /Q, cần chỉ định thêm thông số chi tiết
(Ví dụ: /C01 /V01)

NGÕ VÀO

Dòng điện

4 – 20 mA DC
(Điện trở đầu vào 250 Ω)

NGÕ RA 1 / NGÕ RA 2

AY:
4 – 20 mA DC / Không có

NGUỒN CẤP

Nguồn DC

R: 24 V DC

(Dải điện áp hoạt động 24 V ±10 %, ripple tối đa 10 %p-p)

[1] TÙY CHỌN (có thể chọn nhiều)

Đảo cực ngõ ra

blank: không có

/RE: đảo cực ngõ ra

Các tùy chọn khác

blank: không có

/Q: có tùy chọn (cần chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN: Q (có thể chọn nhiều)

Lớp phủ bảo vệ (Coating)

(Chi tiết xem trên website của hãng)

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su

Điều chỉnh

/V01: Điều chỉnh tinh nhiều vòng

SẢN PHẨM LIÊN QUAN

• Đế lắp đặt hoặc socket lắp đơn
(Model: M8BSx)

Thiết bị này phải được lắp trên đế hoặc socket chuyên dụng, ngoại trừ các model M8BS2 và M8BS-1.

(Hai model này không sử dụng được với M8DYH.)

THÔNG SỐ CHUNG

Cấu trúc: dạng cắm (plug-in)

Vít cố định lắp đặt:

• Vít M3

• Mô-men siết 0.3 N·m

Vật liệu vỏ:
Nhựa chống cháy (màu đen)

Nguồn cấp:
Thông qua terminal trên đế lắp đặt M8BSx

Cách ly:
Input → Output 1 → Output 2 → Power

Điều chỉnh tín hiệu

Zero: -2 đến +2 % (mặt trước)

Span: 98 đến 102 % (mặt trước)

NGÕ RA CẤP NGUỒN

(Giữa terminal 1 – 2)

Điện áp đầu ra:
24 – 28 V DC (không tải)

Tối thiểu:
18 V DC tại 20 mA

Dòng định mức:
≤ 22 mA DC

Bảo vệ ngắn mạch

Giới hạn dòng:
tối đa 45 mA

Thời gian bảo vệ:
không giới hạn

THÔNG SỐ NGÕ VÀO

Dòng DC

Điện trở đầu vào được tích hợp sẵn

Dòng đầu vào: ≥ 0 mA

THÔNG SỐ NGÕ RA

Tín hiệu đầu ra sẽ giảm xuống dưới 0 % khi ngõ vào bị hở mạch.

Điện trở tải:
200 – 300 Ω

(250 Ω ±10 % khi sử dụng truyền thông HART)

Khi sử dụng tùy chọn /RE, cực tính ngõ ra sẽ bị đảo.

TRUYỀN THÔNG HART

Độ lợi truyền dẫn:
Khoảng -3 dB (trong dải 1 – 3 kHz)
đo với 250 Ω tại đầu ra

Trở kháng vòng lặp:
250 Ω ±10 %

Hướng truyền thông:
Hai chiều (Bidirectional)

LẮP ĐẶT

Dòng tiêu thụ:
Khoảng 54 mA

Nhiệt độ hoạt động:
0 – 55°C (32 – 131°F)

Độ ẩm hoạt động:
30 – 95 %RH (không ngưng tụ)

Kiểu lắp đặt:
Đế lắp đặt M8BSx

Khối lượng:
50 g (1.76 oz)

HIỆU SUẤT (tính theo % dải đo)

Độ chính xác:
±0.1 %

Hệ số nhiệt:
±0.02 %/°C (±0.01 %/°F)

Thời gian đáp ứng:
≤ 0.5 giây (0 – 90 %)

Ảnh hưởng điện áp nguồn

Nguồn cấp:
±3 % trong toàn dải điện áp

Tín hiệu đầu ra:
±0.1 % trong toàn dải điện áp

Cách điện

Điện trở cách điện:
≥ 100 MΩ với 500 V DC

Độ bền điện môi

• 1500 V AC / 1 phút
  (Input → Output 1 hoặc Output 2 hoặc Power → Ground)

• 500 V AC / 1 phút
  (Output 1 ↔ Output 2 ↔ Power)
