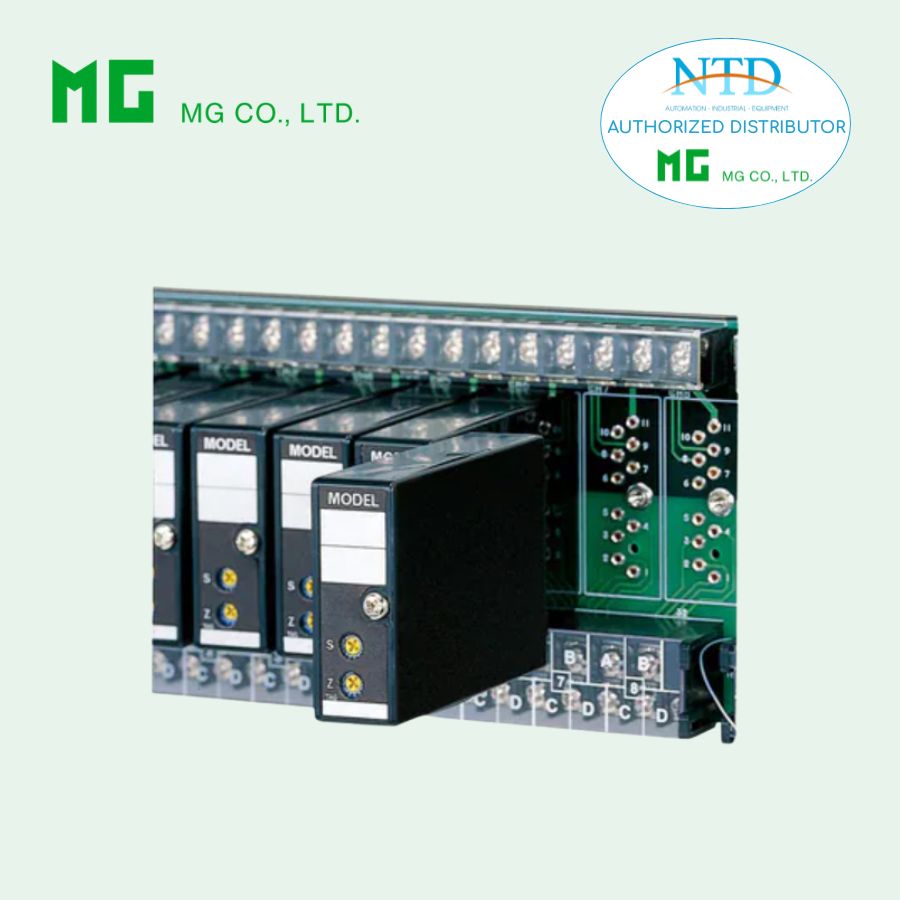

Bộ chuyển đổi cảm biến dạng M8LCS MG (M-System)

M8LCS là bộ chuyển đổi tín hiệu strain gauge thuộc dòng bộ điều hòa tín hiệu siêu nhỏ hai ngõ ra Pico-M, được thiết kế để xử lý tín hiệu từ các cảm biến dạng cầu điện trở như load cell hoặc cảm biến áp suất. Thiết bị cung cấp điện áp kích thích cho cảm biến và chuyển đổi tín hiệu đo thành hai tín hiệu đầu ra DC độc lập, giúp dễ dàng kết nối với các hệ thống điều khiển và giám sát.

Với khả năng lựa chọn nhiều mức điện áp kích thích, hỗ trợ nhiều loại điện trở cầu và mức tín hiệu đầu ra, cùng thiết kế dạng cắm nhỏ gọn, M8LCS phù hợp cho các hệ thống đo lường công nghiệp yêu cầu độ chính xác cao và lắp đặt đa kênh tiết kiệm không gian.

Chức năng và đặc điểm

• Cung cấp hai tín hiệu đầu ra DC tỷ lệ với tín hiệu strain gauge dạng cầu được sử dụng trong load cell hoặc cảm biến áp suất
• Cung cấp điện áp kích thích cần thiết cho strain gauge
• Có thể điều khiển nhiều loại strain gauge với điện trở cầu và điện áp đầu ra định mức khác nhau
• Có thể lựa chọn điện áp kích thích 2.5 V, 5 V hoặc 10 V
• Dải điều chỉnh rộng:

• Zero: 0 – 60 %
• Span: 40 – 100 % . Thiết kế tiết kiệm không gian, dễ bảo trì, phù hợp lắp đặt đa kênh trên đế lắp đặt

MODEL: M8LCS-[1][2][3]-R

Thông tin đặt hàng

• Mã đặt hàng: M8LCS-[1][2][3]-R
Chọn mã cho từng mục [1] đến [3] bên dưới

(Ví dụ: M8LCS-226A-R)

Có thể đặt:
• Dải strain gauge đầu vào đặc biệt (Code 0)
• Dải điện áp kích thích đặc biệt (Code 0)

[1] STRAIN GAUGE ĐẦU VÀO

1 : 1 mV/V
12 : 1.25 mV/V
15 : 1.5 mV/V
2 : 2 mV/V
3 : 3 mV/V
4 : 4 mV/V
5 : 5 mV/V
6 : 10 mV/V
7 : 20 mV/V
0 : Tùy chọn theo yêu cầu (xem phần Input Specifications)

[2] ĐIỆN ÁP KÍCH THÍCH

1 : 2.5 V
2 : 5 V
3 : 10 V
0 : Tùy chọn theo yêu cầu (xem Input Specifications)

[3] OUTPUT 1 / OUTPUT 2

6A:
1 – 5 V DC (tải ≥ 2500 Ω)
/ 4 – 20 mA DC (tải ≤ 300 Ω)

44:
0 – 10 V DC (tải ≥ 5000 Ω)
/ 0 – 10 V DC (tải ≥ 5000 Ω)

55:
0 – 5 V DC (tải ≥ 2500 Ω)
/ 0 – 5 V DC (tải ≥ 2500 Ω)

66:
1 – 5 V DC (tải ≥ 2500 Ω)
/ 1 – 5 V DC (tải ≥ 2500 Ω)

NGUỒN CẤP

Nguồn DC

R: 24 V DC

(Dải điện áp hoạt động 24 V ±10 %, ripple tối đa 10 %p-p)

SẢN PHẨM LIÊN QUAN

• Đế lắp đặt hoặc socket lắp đơn
(Model: M8BSx)

Thiết bị phải được lắp trên đế hoặc socket chuyên dụng.

THÔNG SỐ CHUNG

Cấu trúc: dạng cắm (plug-in)

Vít lắp đặt:
M3 (mô-men siết 0.3 N·m)

Vật liệu vỏ:
Nhựa chống cháy (màu đen)

Nguồn cấp:
Qua terminal trên đế lắp đặt M8BSx

Cách ly:
Input → Output 1 → Output 2 → Power

Điều chỉnh tín hiệu

Zero: 0 – 60 % (mặt trước)

Span: 100 – 40 % (mặt trước)

THÔNG SỐ NGÕ VÀO

Input

Điện áp cầu từ load cell

Điện trở dây dẫn cho phép:
Điện trở tổng của strain gauge × 0.25

Strain Gauge

Tín hiệu đầu ra định mức:
1 – 20 mV/V

Điện áp đầu vào của M8LCS:
-100 – +100 mV

Điện áp đầu vào phải ≥ 5 mV

Khi chọn Code 0 cho strain gauge hoặc excitation:
điện áp đầu vào phải ≥ 10 mV

Excitation

Điện áp kích thích: 2 – 10 V

Dòng tối đa: 45 mA

LẮP ĐẶT

Dòng tiêu thụ:
Khoảng 60 mA
(80 mA đối với ngõ ra dòng)

Nhiệt độ hoạt động:
0 – 55°C (32 – 131°F)

Độ ẩm hoạt động:
30 – 95 %RH (không ngưng tụ)

Kiểu lắp đặt:
Installation Base (M8BSx)

Khối lượng:
70 g (2.5 oz)

HIỆU SUẤT (tính theo % dải đo)

Độ chính xác:
±0.1 % (với input ≥ 5 mV)

Hệ số nhiệt:
±0.02 %/°C (±0.01 %/°F)

Thời gian đáp ứng:
≤ 0.2 giây (0 – 90 %)

Ảnh hưởng điện áp nguồn:
±0.1 % trong toàn dải điện áp

Cách điện

Điện trở cách điện:
≥ 100 MΩ với 500 V DC

Độ bền điện môi

• 1500 V AC / 1 phút
  (Input → Output 1 hoặc Output 2 hoặc Power → Ground)

• 500 V AC / 1 phút
  (Output 1 ↔ Output 2 ↔ Power)

Kiểm tra SWC

ANSI / IEEE-C37.90.1-1989
