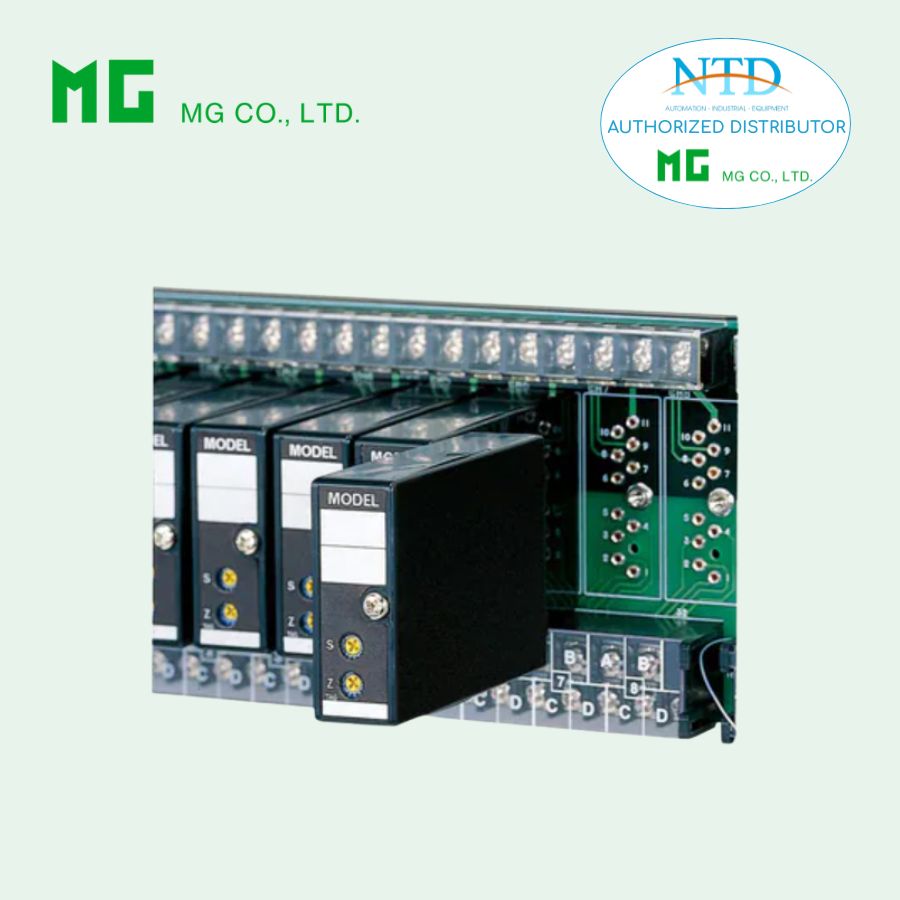

Bộ cách ly xung M8PP1 MG (M-System)

M8PP1 là bộ cách ly xung (Pulse Isolator) thuộc dòng signal conditioner siêu nhỏ Pico-M, được thiết kế để khuếch đại và xử lý tín hiệu xung đầu vào, đồng thời cung cấp hai tín hiệu xung đầu ra cách ly điện độc lập. Thiết bị tích hợp nguồn kích thích (excitation) và đáp ứng tiêu chuẩn CE, giúp kết nối linh hoạt với nhiều loại cảm biến hoặc thiết bị phát xung trong hệ thống đo lường và điều khiển công nghiệp.

Với thiết kế module cắm nhỏ gọn, M8PP1 giúp tối ưu không gian lắp đặt trong tủ điều khiển và hỗ trợ lắp đặt nhiều kênh trên cùng đế, thuận tiện cho việc bảo trì và mở rộng hệ thống. Nhờ khả năng cách ly tín hiệu, giảm nhiễu và đảm bảo truyền tín hiệu ổn định, thiết bị phù hợp sử dụng trong các ứng dụng như đo tốc độ, encoder, bộ đếm xung, đo lưu lượng và các hệ thống giám sát tín hiệu xung trong tự động hóa công nghiệp.

Chức năng & Đặc điểm

• Khuếch đại và tạo dạng tín hiệu xung đầu vào, đồng thời cung cấp hai tín hiệu xung đầu ra được cách ly điện hoàn toàn (galvanic isolation).
• Thiết kế tiết kiệm không gian, dễ bảo trì, phù hợp lắp đặt đa kênh trên cùng một đế.

MODEL

M8PP1-[1][2][3][4]-R[5]

THÔNG TIN ĐẶT HÀNG

Mã đặt hàng:
M8PP1-[1][2][3][4]-R[5]

Chọn mã tương ứng cho từng mục [1] đến [5] bên dưới.

Ví dụ: M8PP1-B7A1A12-R/Q

• Độ rộng xung đầu ra (ví dụ: 75 ms)

Sử dụng Phiếu thông tin đặt hàng (Ordering Information Sheet No. ESU-5484) cho các trường hợp:

Mã đầu vào B: xung điện áp DC

E: xung điện áp AC

Hoặc khi yêu cầu độ rộng xung đầu ra không tiêu chuẩn

• Chỉ định thông số cho mã tùy chọn /Q
Ví dụ: /C01

[1] ĐẦU VÀO (INPUT)

A: Tiếp điểm khô (Dry contact)
B: Xung điện áp DC (chỉ định độ nhạy)
C: Xung 5 V (độ nhạy 2 V)
D: Xung 12 V / 24 V (độ nhạy 5 V)
E: Xung điện áp AC (chỉ định độ nhạy)
H: Xung dòng điện hai dây (Two-wire current pulse)

[2] NGUỒN KÍCH THÍCH (EXCITATION)

0: Không có
4: 12 V DC / 30 mA
7: 24 V DC / 30 mA

[3] ĐẦU RA 1 / ĐẦU RA 2

A1A1: Open collector / Open collector (tối đa 100 kHz)
A2A2: Open collector / Open collector (tối đa 10 Hz)
M1M1: Xung 5 V / 5 V (tối đa 100 kHz)
M2M2: Xung 5 V / 5 V (tối đa 10 Hz)

Tối đa 50 kHz đối với đầu vào xung điện áp AC.

[4] ĐỘ RỘNG XUNG ĐẦU RA

1: Bằng với xung đầu vào
2: Xung đơn (One-shot output) (độ rộng tiêu chuẩn 50 ms)

Có thể chỉ định độ rộng xung khác khi cần.

NGUỒN CẤP

Nguồn DC

R: 24 V DC

Dải điện áp hoạt động:
24 V ±10 %

Độ gợn tối đa:
10 % p-p

[5] TÙY CHỌN (OPTIONS)

blank: Không có
/Q: Có tùy chọn (cần chỉ định)

THÔNG SỐ TÙY CHỌN: Q

LỚP PHỦ BẢO VỆ

(Chi tiết xem trên website)

C01: Phủ Silicone
C02: Phủ Polyurethane
C03: Phủ Cao su

SẢN PHẨM LIÊN QUAN

• Đế lắp đặt hoặc socket gắn đơn
(Model: M8BSx)

Thiết bị phải được lắp trên đế hoặc socket chuyên dụng, ngoại trừ đế model M8BS2.

THÔNG SỐ CHUNG

Cấu trúc: Module cắm (Plug-in)

Vít lắp đặt:
Vít M3
Mô-men siết: 0,3 N·m

Vật liệu vỏ:
Nhựa chống cháy (màu đen)

Nguồn cấp:
Cấp qua terminal của đế lắp đặt
(Model M8BSx)

Cách ly:
Input → Output 1 → Output 2 → Power

Công tắc đảo cực:
Đảo logic xung đầu ra
(Mặc định nhà máy: không đảo)

Phát hiện xung đầu vào:

• DC coupling
• AC coupling đối với xung điện áp AC
