M8TS là bộ chuyển đổi tín hiệu Thermocouple (Thermocouple Converter) thuộc dòng signal conditioner siêu nhỏ Pico-M, được thiết kế để nhận tín hiệu trực tiếp từ cặp nhiệt điện (Thermocouple) và chuyển đổi thành hai tín hiệu analog đầu ra được cách ly độc lập. Thiết bị hỗ trợ tuyến tính hóa tín hiệu và chức năng bảo vệ đứt dây cảm biến (burnout), giúp đảm bảo độ chính xác và độ ổn định trong quá trình đo lường nhiệt độ.
M8TS tích hợp chức năng bù nhiệt mối nối lạnh (Cold Junction Compensation – CJC) có độ chính xác cao, giúp nâng cao độ tin cậy khi đo nhiệt độ trong môi trường công nghiệp. Thiết bị tương thích với nhiều loại thermocouple phổ biến như K, J, T, E, R, S, B, N, đáp ứng dải đo nhiệt độ rất rộng từ nhiệt độ thấp đến trên 1700°C, phù hợp cho nhiều ứng dụng đo nhiệt khác nhau.

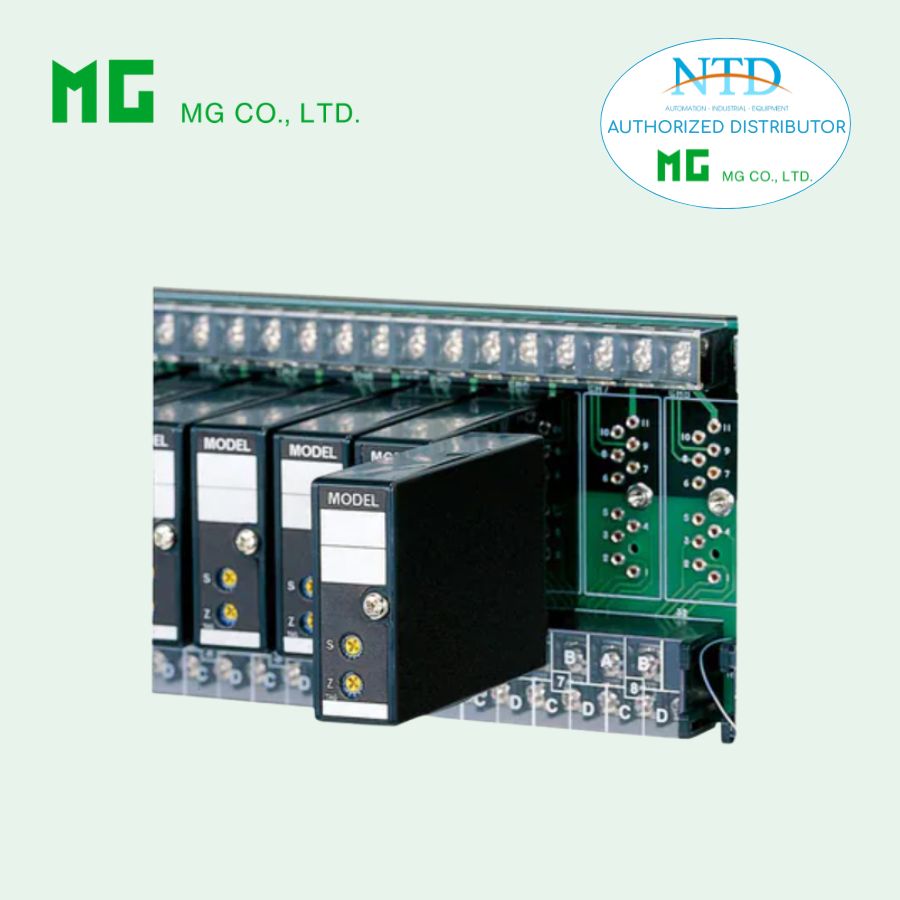

Với thiết kế module cắm nhỏ gọn, M8TS có thể lắp đặt trên đế đa kênh, giúp tiết kiệm không gian tủ điều khiển và thuận tiện cho việc bảo trì hoặc mở rộng hệ thống. Nhờ khả năng cách ly tín hiệu, chống nhiễu và độ chính xác cao, thiết bị đảm bảo truyền tín hiệu ổn định giữa cảm biến và hệ thống điều khiển trong các hệ thống tự động hóa công nghiệp.
Thông số kỹ thuật chính
-
Loại đầu vào: Thermocouple (PR, K, E, J, T, B, R, S, N)
-
Dải đo nhiệt độ: tùy theo loại thermocouple, lên đến khoảng 1820°C
-
Đầu ra:
-
1–5 V DC / 4–20 mA DC
-
0–10 V DC
-
0–5 V DC
-
1–5 V DC
-
1–9 V DC
-
-
Nguồn cấp: 24 V DC (±10 %)
-
Độ chính xác: ±0,2 % F.S (điển hình)
-
Thời gian đáp ứng: ≤ 0,2 giây
-
Bù nhiệt mối nối lạnh: CJC tích hợp tại đầu vào
-
Chức năng bảo vệ: Burnout protection (Upscale / Downscale)
-
Cách ly: Input – Output 1 – Output 2 – Power
-
Nhiệt độ hoạt động: 0 – 55°C
-
Độ ẩm hoạt động: 30 – 95 %RH (không ngưng tụ)
-
Lắp đặt: đế M8BSx Installation Base
-
Khối lượng: khoảng 70 g
Ứng dụng
M8TS được sử dụng rộng rãi trong các hệ thống đo lường và giám sát nhiệt độ trong công nghiệp, bao gồm:
- Hệ thống tự động hóa nhà máy
- Lò nung, lò nhiệt luyện, lò công nghiệp
- Hệ thống điều khiển nhiệt độ trong dây chuyền sản xuất
- Ngành thép, xi măng, hóa chất, thực phẩm
- Hệ thống giám sát nhiệt độ thiết bị và quy trình sản xuất
Nhờ thiết kế nhỏ gọn, độ chính xác cao và khả năng cách ly tín hiệu tốt, M8TS là giải pháp hiệu quả để chuyển đổi và truyền tín hiệu nhiệt độ từ thermocouple đến PLC, DCS hoặc hệ thống điều khiển trung tâm.
