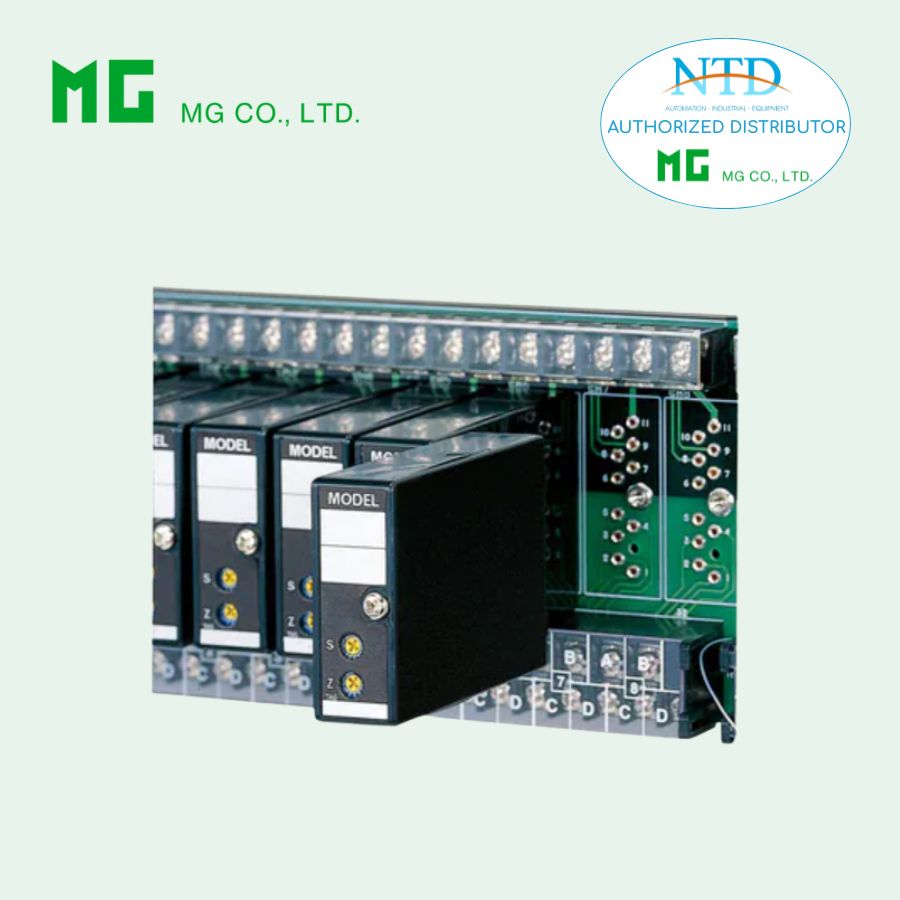

M8VS là bộ chuyển đổi tín hiệu điện áp millivolt (Millivolt Converter) thuộc dòng Dual Output Super-mini Signal Conditioners Pico-M Series, được thiết kế để chuyển đổi tín hiệu điện áp nhỏ (mV) thành hai tín hiệu analog tiêu chuẩn được cách ly độc lập. Thiết bị cho phép chuyển đổi tín hiệu điện áp hẹp từ cảm biến hoặc thiết bị đo lường sang các tín hiệu phổ biến như 4–20 mA, 0–10 V hoặc 1–5 V, giúp dễ dàng tích hợp với các hệ thống PLC, DCS và hệ thống điều khiển công nghiệp.
Với thiết kế module cắm siêu nhỏ gọn, M8VS giúp tiết kiệm không gian trong tủ điều khiển và hỗ trợ lắp đặt đa kênh trên cùng một đế, thuận tiện cho việc mở rộng hệ thống và bảo trì thiết bị. Nhờ khả năng cách ly tín hiệu và độ chính xác cao, M8VS là giải pháp lý tưởng cho các ứng dụng đo lường và truyền tín hiệu điện áp nhỏ trong môi trường công nghiệp.
Đặc điểm nổi bật
- Chuyển đổi tín hiệu điện áp nhỏ (mV) thành hai tín hiệu đầu ra analog cách ly độc lập
- Hỗ trợ nhiều dải tín hiệu đầu vào như 0–10 mV, 0–50 mV, 0–60 mV, 0–100 mV hoặc tùy chỉnh
- Cung cấp nhiều dạng tín hiệu đầu ra tiêu chuẩn: 4–20 mA, 0–10 V, 0–5 V, 1–5 V
- Cách ly tín hiệu hoàn toàn giữa đầu vào, hai đầu ra và nguồn cấp giúp giảm nhiễu và tăng độ ổn định hệ thống
- Thiết kế module plug-in nhỏ gọn, phù hợp lắp đặt trên đế đa kênh M8BSx
- Cho phép điều chỉnh Zero và Span từ mặt trước thiết bị để hiệu chỉnh nhanh chóng
- Tùy chọn lớp phủ bảo vệ (coating) giúp thiết bị hoạt động ổn định trong môi trường công nghiệp khắc nghiệt
- Độ chính xác cao và thời gian phản hồi nhanh, đáp ứng tốt cho các hệ thống đo lường yêu cầu độ ổn định cao
Thông số kỹ thuật chính
Đầu vào (Input)
-
Điện áp DC nhỏ hơn 0 – 1 V
-
Các dải tín hiệu tiêu chuẩn:
-
0 – 10 mV DC
-
0 – 50 mV DC
-
0 – 60 mV DC
-
0 – 100 mV DC
-
-
Dải đo tối thiểu: 3 mV
-
Điện trở đầu vào: ≥ 1 MΩ
Đầu ra (Output)
-
1 – 5 V DC / 4 – 20 mA DC
-
0 – 10 V DC
-
0 – 5 V DC
-
1 – 5 V DC
-
Hai đầu ra cách ly độc lập
Nguồn cấp
-
24 V DC (±10 %)
-
Độ gợn nguồn tối đa: 10 % p-p
Hiệu suất
- Độ chính xác: ±0,1 %
- Hệ số nhiệt: ±0,02 %/°C
- Thời gian đáp ứng: ≤ 0,2 giây
- Ảnh hưởng điện áp nguồn: ±0,1 %
Thông số cách điện
-
Điện trở cách điện: ≥ 100 MΩ (500 V DC)
-
Điện áp chịu đựng:
-
1500 V AC / 1 phút (Input – Output – Power – Ground)
-
500 V AC / 1 phút (giữa các output)
-
Điều kiện hoạt động
- Nhiệt độ hoạt động: 0 – 55°C
- Độ ẩm: 30 – 95 %RH (không ngưng tụ)
- Dòng tiêu thụ: khoảng 30 mA
- Khối lượng: khoảng 70 g
Lắp đặt
- Kiểu module: Plug-in
- Lắp trên Installation Base M8BSx
- Vỏ thiết bị: nhựa chống cháy
Ứng dụng thực tế
M8VS được sử dụng trong nhiều hệ thống đo lường và tự động hóa công nghiệp để chuyển đổi và truyền tín hiệu điện áp nhỏ từ các thiết bị đo:
- Chuyển đổi tín hiệu từ cảm biến đo lực, áp suất, loadcell hoặc cảm biến điện áp nhỏ
- Hệ thống thu thập dữ liệu và giám sát tín hiệu analog
- PLC, DCS và SCADA trong nhà máy
- Hệ thống đo lường và điều khiển trong dây chuyền sản xuất
- Ngành điện, tự động hóa công nghiệp, hóa chất và sản xuất thiết bị
- Các ứng dụng cần cách ly tín hiệu để chống nhiễu và tăng độ ổn định hệ thống
Nhờ thiết kế nhỏ gọn, độ chính xác cao và khả năng cách ly tín hiệu hiệu quả, M8VS là giải pháp đáng tin cậy cho việc chuyển đổi và truyền tín hiệu millivolt trong các hệ thống điều khiển và giám sát công nghiệp hiện đại.
