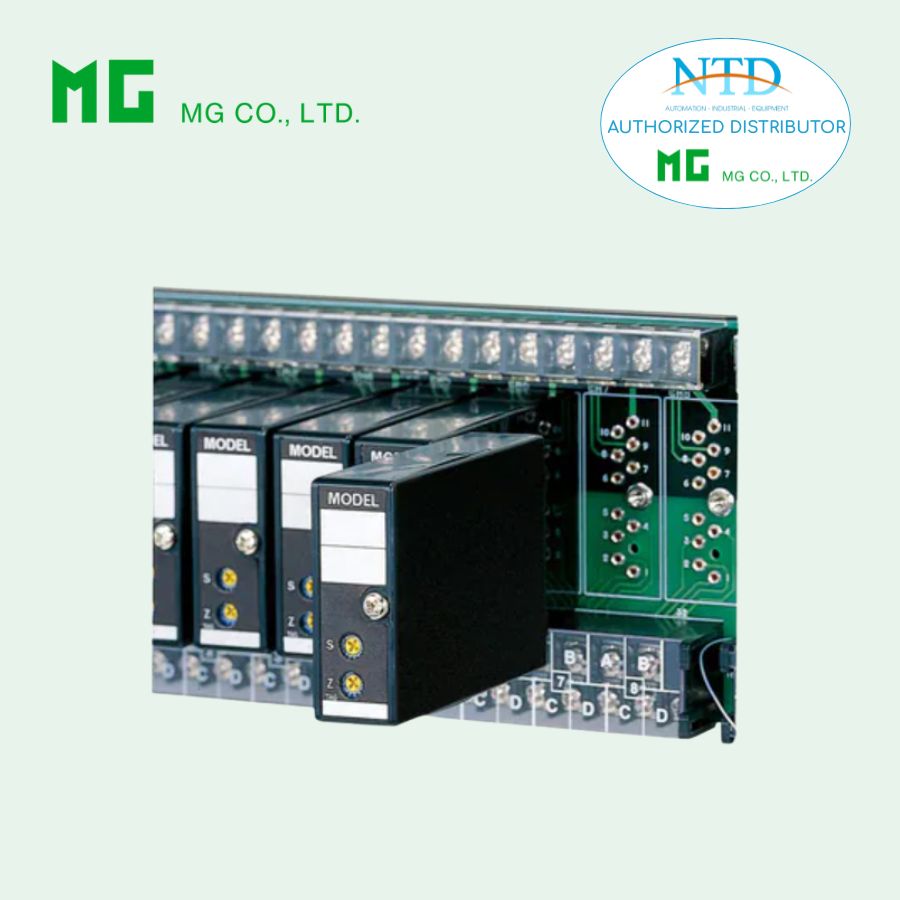

Bộ chuyển đổi tín hiệu điện áp millivolt M8VS1 MG (M-System)

M8VS1 là bộ chuyển đổi tín hiệu điện áp millivolt (Millivolt Converter) thuộc dòng Dual Output Super-mini Signal Conditioners Pico-M Series, được thiết kế để chuyển đổi tín hiệu điện áp nhỏ (mV) thành hai tín hiệu quá trình analog được cách ly độc lập. Thiết bị cho phép biến đổi các tín hiệu điện áp hẹp từ cảm biến hoặc thiết bị đo lường thành các tín hiệu tiêu chuẩn như 4-20 mA, 0-10 V hoặc 1-5 V, giúp dễ dàng tích hợp vào các hệ thống điều khiển tự động như PLC, DCS và SCADA.

M8VS1 có thiết kế module cắm (plug-in) siêu nhỏ gọn, hỗ trợ lắp đặt trên đế đa kênh, giúp tiết kiệm không gian tủ điện và thuận tiện cho việc bảo trì hoặc mở rộng hệ thống. Với khả năng cách ly tín hiệu hoàn toàn giữa đầu vào, đầu ra và nguồn cấp, thiết bị giúp giảm nhiễu và tăng độ ổn định cho hệ thống đo lường trong môi trường công nghiệp.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu điện áp nhỏ (millivolt) thành hai tín hiệu đầu ra analog cách ly độc lập
• Hỗ trợ nhiều dải tín hiệu đầu vào như 0–10 mV, 0–50 mV, 0–60 mV, 0–100 mV hoặc tùy chỉnh
• Cung cấp nhiều dạng tín hiệu đầu ra tiêu chuẩn: 4–20 mA, 0–10 V, 0–5 V, 1–5 V
• Cách ly hoàn toàn giữa Input – Output 1 – Output 2 – Power, giúp giảm nhiễu và tăng độ an toàn cho hệ thống
• Thiết kế plug-in siêu nhỏ gọn, tiết kiệm không gian tủ điều khiển
• Hỗ trợ lắp đặt đa kênh trên đế M8BSx, thuận tiện cho việc mở rộng hệ thống
• Cho phép điều chỉnh Zero và Span từ mặt trước thiết bị
• Có tùy chọn lớp phủ bảo vệ (Silicone, Polyurethane, Rubber) để tăng độ bền trong môi trường khắc nghiệt
• Độ chính xác cao và thời gian phản hồi nhanh

Thông số kỹ thuật chính

Đầu vào (Input)

• Loại tín hiệu: Điện áp DC nhỏ hơn 1 V

• Các dải tín hiệu tiêu chuẩn:

  • 0 – 10 mV DC

  • 0 – 50 mV DC

  • 0 – 60 mV DC

  • 0 – 100 mV DC

• Dải đo tối thiểu: 3 mV

• Điện trở đầu vào: ≥ 1 MΩ

Đầu ra (Output)

• 1 – 5 V DC / 4 – 20 mA DC

• 0 – 10 V DC

• 0 – 5 V DC

• 1 – 5 V DC

• Hai đầu ra độc lập và cách ly

Nguồn cấp

• 24 V DC (±10%)

• Độ gợn nguồn tối đa: 10 % p-p

Hiệu suất hoạt động

• Độ chính xác: ±0,1 %

• Hệ số nhiệt: ±0,02 %/°C

• Thời gian đáp ứng: ≤ 0,2 giây (0–90%)

• Ảnh hưởng điện áp nguồn: ±0,1 %

Thông số cách điện

• Điện trở cách điện: ≥ 100 MΩ với 500 V DC

• Điện áp chịu đựng:

  • 1500 V AC / 1 phút (Input – Output – Power – Ground)

  • 500 V AC / 1 phút (giữa các Output)

Điều kiện hoạt động

• Nhiệt độ hoạt động: 0 – 55°C

• Độ ẩm: 30 – 95 %RH (không ngưng tụ)

• Dòng tiêu thụ: khoảng 30 mA (50 mA với đầu ra dòng)

• Khối lượng: khoảng 70 g

Tiêu chuẩn & chứng nhận

• CE – EMC Directive

  • EMI: EN 61000-6-4

  • EMS: EN 61000-6-2

• Tuân thủ RoHS

Ứng dụng thực tế

M8VS1 được ứng dụng rộng rãi trong các hệ thống đo lường và tự động hóa công nghiệp để chuyển đổi và truyền tín hiệu điện áp nhỏ từ cảm biến đến hệ thống điều khiển:

• Chuyển đổi tín hiệu từ các cảm biến điện áp thấp hoặc thiết bị đo lường chính xác
• Hệ thống thu thập dữ liệu (Data Acquisition Systems)
• PLC, DCS và SCADA trong nhà máy tự động hóa
• Hệ thống giám sát và điều khiển tín hiệu analog trong dây chuyền sản xuất
• Ngành điện, hóa chất, cơ khí, sản xuất và tự động hóa công nghiệp
• Các ứng dụng cần cách ly tín hiệu để chống nhiễu và tăng độ ổn định hệ thống

Nhờ thiết kế nhỏ gọn, độ chính xác cao và khả năng cách ly tín hiệu hiệu quả, M8VS1 là giải pháp lý tưởng để chuyển đổi tín hiệu millivolt sang tín hiệu analog tiêu chuẩn, giúp hệ thống đo lường và điều khiển hoạt động ổn định và tin cậy trong môi trường công nghiệp.
