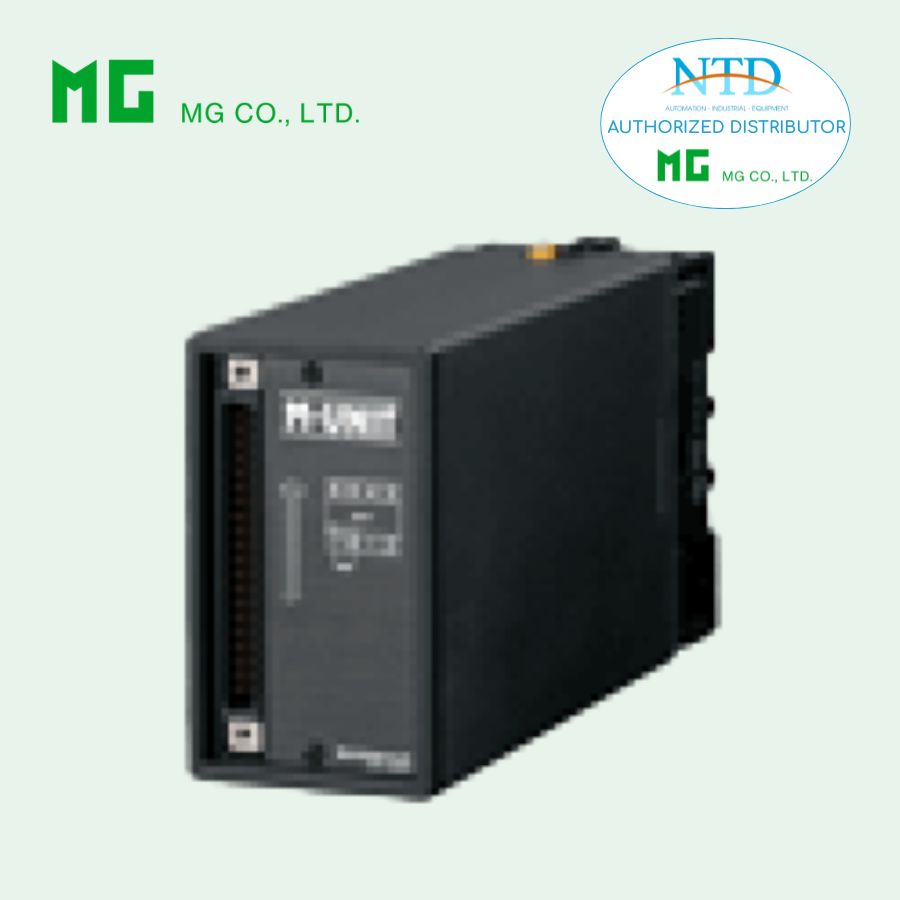

Bộ cách ly tín hiệu MNS của MG (M-System)

MNS là bộ cách ly tín hiệu tiếp điểm thuộc dòng M-UNIT Plug-in Signal Conditioners, được thiết kế để cách ly và truyền tín hiệu xung hoặc tín hiệu trạng thái (digital) giữa các thiết bị trong hệ thống điều khiển công nghiệp.

Với khả năng tích hợp 18 kênh trong một module duy nhất, MNS giúp tối ưu không gian lắp đặt, đồng thời đảm bảo cách ly điện an toàn giữa ngõ vào – ngõ ra – nguồn, nâng cao độ ổn định và độ tin cậy của hệ thống.

Thiết bị đặc biệt phù hợp cho các ứng dụng xử lý tín hiệu số nhiều điểm như truyền tín hiệu BCD, tín hiệu trạng thái hoặc xung tần số thấp đến PLC hoặc hệ thống giám sát.

Đặc điểm nổi bật

• Tích hợp 18 kênh trong một module
  Giảm số lượng thiết bị, tiết kiệm không gian tủ điện.
• Cách ly tín hiệu an toàn (galvanic isolation)
  Cách ly giữa ngõ vào – ngõ ra – nguồn, giúp bảo vệ hệ thống khỏi nhiễu và sự cố điện.
• Hỗ trợ tín hiệu tiếp điểm (dry contact)
  Phù hợp với nhiều loại cảm biến, công tắc và thiết bị digital.
• Ngõ ra dạng Open Collector
  Dễ dàng kết nối với PLC, DCS và các hệ thống điều khiển.
• Lựa chọn logic linh hoạt
  • Logic dương (Positive logic)
  • Logic âm (Negative logic)
• Thiết kế mật độ cao (high-density mounting)
  Tối ưu hóa không gian lắp đặt.
• Kết nối nhanh qua đầu nối 40 chân
  Thuận tiện cho việc đấu nối và bảo trì.

Thông số kỹ thuật chính

Ngõ vào

• Loại tín hiệu: Dry contact (tiếp điểm khô)
• Điện áp cảm biến: ~12 V DC @ 1.5 mA
• Tần số tối đa: 100 Hz
• Thời gian xung tối thiểu:
  • ON: ≥ 5 ms
  • OFF: ≥ 5 ms
• Ngưỡng ON/OFF:
  • ON: ≤ 200 Ω / 0.3 V
  • OFF: ≥ 100 kΩ / 11.1 V

Ngõ ra

• Loại: Open Collector
• Điện áp tối đa: 30 V DC
• Dòng tối đa: 10 mA/kênh
• Điện áp bão hòa: 0.3 V DC
• Tần số: tối đa 100 Hz

Nguồn cấp

• AC: 100 – 240 V AC (±10%, 50/60 Hz)
• DC: 12 / 24 / 48 V DC
• Công suất tiêu thụ:
  • ~2 VA (AC)
  • ~2 W (DC)

Cách ly & an toàn

• Cách ly: Input – Output – Power
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:
  • 1000 V AC / 1 phút (input – output – power)
  • 2000 V AC / 1 phút (với đất)

Cơ khí & lắp đặt

• Kiểu lắp: DIN rail hoặc gắn bề mặt
• Kết nối:
  • Nguồn: Terminal M3.5
  • I/O: Connector 40 chân
• Vỏ: Nhựa chống cháy
• Trọng lượng: ~400 g

Ứng dụng phổ biến

• Cách ly tín hiệu BCD từ đồng hồ hiển thị số (digital panel meter) đến PLC
  Đảm bảo tín hiệu truyền ổn định, tránh nhiễu.
• Cách ly tín hiệu trạng thái (ON/OFF)
  Dùng cho công tắc, relay, cảm biến digital.
• Xử lý tín hiệu xung tần số thấp
  Ứng dụng trong hệ thống đếm, giám sát trạng thái.
• Hệ thống điều khiển nhiều điểm (multi-point)
  Tập trung nhiều tín hiệu vào một module duy nhất.
• Ứng dụng trong tự động hóa công nghiệp
  Nhà máy sản xuất, hệ thống SCADA, DCS, PLC.
