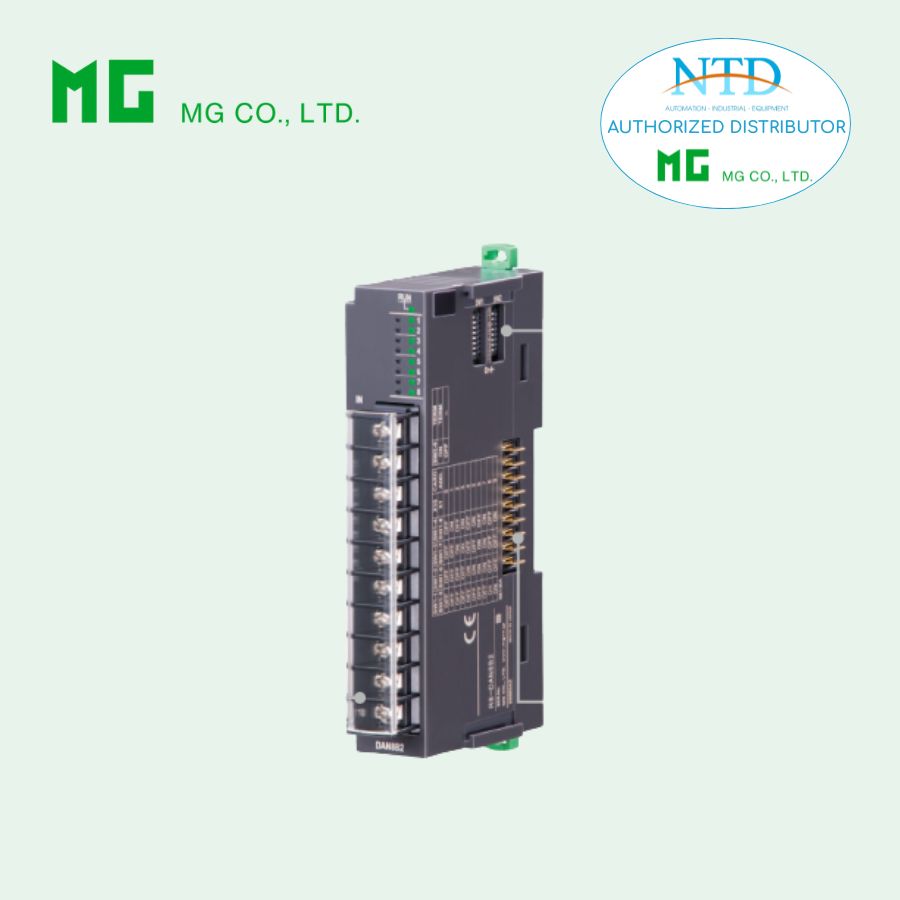

Mô đun đầu vào dòng DC R8-SSN4 của MG (M-System)

R8-SSN4 là module đầu vào dòng DC thuộc dòng Remote I/O R8 Series, hỗ trợ 4 kênh input với khả năng cách ly hoàn toàn giữa các kênh. Thiết bị sử dụng terminal vít (screw terminal) giúp đấu nối chắc chắn, phù hợp cho các ứng dụng công nghiệp yêu cầu độ ổn định và độ tin cậy cao.

Đặc điểm nổi bật

• 4 kênh input dòng DC (4–20 mA)

• Cách ly hoàn toàn giữa các kênh và với hệ thống

• Độ chính xác cao (±0.1%)

• Cấu hình dải đo linh hoạt bằng DIP switch hoặc phần mềm

• Kết nối bằng terminal vít, chắc chắn, dễ thi công

• Tốc độ xử lý nhanh (4 ms)

• Đèn LED hiển thị trạng thái hoạt động và từng kênh

• Tùy chọn lớp phủ bảo vệ (silicone / polyurethane)

Thông số kỹ thuật

Model: R8-SSN4[1]
Loại tín hiệu: Dòng DC
Số kênh: 4 điểm

Dải đo:

• -20 ~ +20 mA (cấu hình được)

• Phạm vi hoạt động: -5% ~ +105%

Thông số input:

• Điện trở đầu vào: 100 Ω

• Độ chính xác: ±0.1%

• Hệ số nhiệt: ±0.015%/°C

Hiệu năng:

• Tốc độ chuyển đổi: 4 ms

• Hằng số thời gian: ~1 ms

• Dữ liệu đầu ra: 0 – 10000

Cách ly:

• Cách ly giữa từng kênh input

• Cách ly giữa input – nguồn – bus nội bộ

Kết nối:

• Input: Terminal vít M3

• Bus nội bộ & nguồn: qua connector

Cấu hình:

• DIP switch (dải đo, chế độ)

• Cài đặt địa chỉ module bằng DIP switch

Điều kiện lắp đặt

• Dòng tiêu thụ: tối đa 170 mA

• Nhiệt độ hoạt động: -10 ~ +55°C

• Độ ẩm: 30 – 90%RH (không ngưng tụ)

• Môi trường: không khí ăn mòn, ít bụi

• Lắp đặt: DIN rail

• Khối lượng: 120 g

Hiệu năng & cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện: 1500 V AC / 1 phút

Tiêu chuẩn & chứng nhận

• EMC: EN 61000-6-4, EN 61000-6-2

• RoHS

Phụ kiện & phần mềm

• Cáp cấu hình: MCN-CON hoặc COP-US

• Phần mềm cấu hình: R8CFG (tải từ website hãng)

Ứng dụng phổ biến

• Thu thập tín hiệu 4–20 mA từ cảm biến công nghiệp

• Hệ thống đo lường và giám sát yêu cầu cách ly cao

• Điều khiển quá trình (process control)

• Ngành năng lượng, nước, hóa chất

• Hệ thống I/O phân tán trong môi trường nhiễu cao
