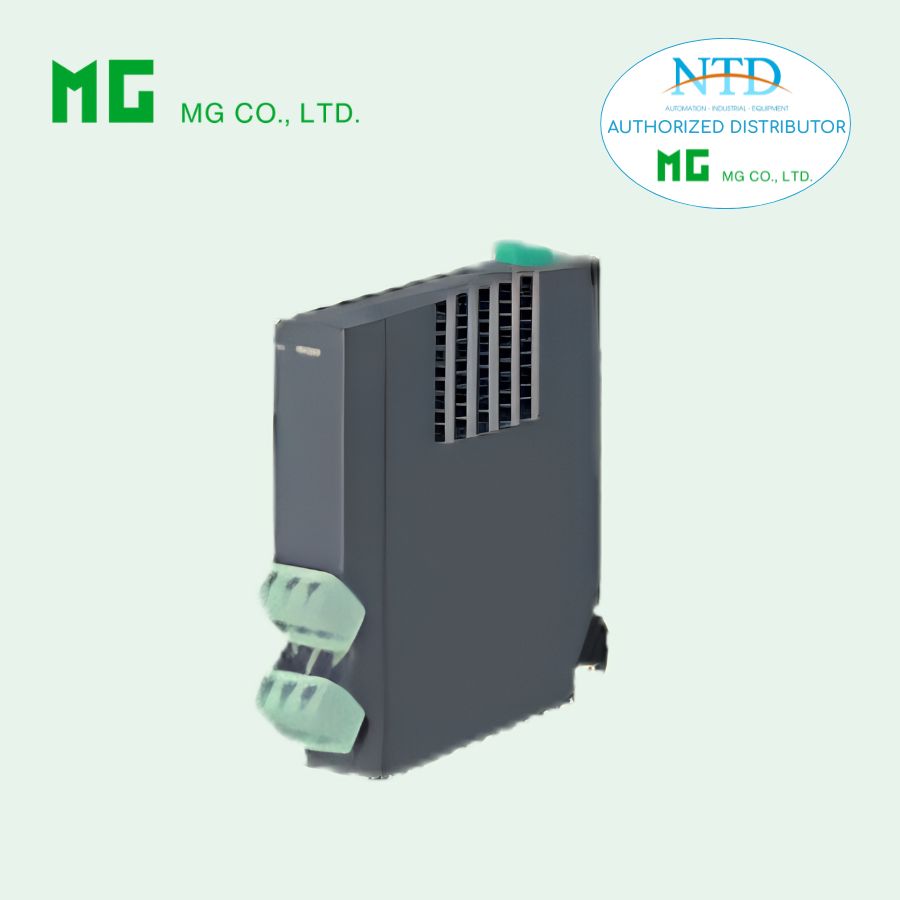

Mô đun đầu vào nhiệt độ R5H-RS1 của MG (M-System)

R5H-RS1 là module đầu vào nhiệt độ sử dụng cảm biến RTD 4 dây thuộc dòng High Accuracy Remote I/O R5H Series. Sản phẩm được thiết kế để đo lường nhiệt độ với độ chính xác cao, phù hợp cho các hệ thống tự động hóa công nghiệp yêu cầu kiểm soát nhiệt độ nghiêm ngặt.

Với khả năng xử lý tín hiệu ổn định, chống nhiễu tốt và hỗ trợ truyền thông linh hoạt, R5H-RS1 là giải pháp lý tưởng cho các ứng dụng đo nhiệt độ trong môi trường công nghiệp hiện đại.

ĐẶC ĐIỂM NỔI BẬT

• Độ chính xác cao, sai số thấp (±0.03°C hoặc ±0.1°C)
• Hỗ trợ RTD 4 dây, giảm thiểu sai số do điện trở dây dẫn
• Tùy chọn cảm biến Pt100 và Pt200
• Dải đo linh hoạt: 0–100°C và 0–300°C
• Tốc độ phản hồi nhanh (≤ 0.5 giây)
• Cách ly tốt giữa đầu vào và nguồn nội
• Tích hợp chức năng bảo vệ burnout
• LED hiển thị trạng thái hoạt động rõ ràng
• Hỗ trợ truyền thông Single hoặc Dual

THÔNG SỐ KỸ THUẬT

Cấu hình chung

• Số kênh: 1 kênh
• Loại đầu vào: RTD 4 dây (Pt100 / Pt200)
• Kết nối: Terminal dạng Euro
• Kích thước dây: 0.2 – 2.5 mm² (AWG24–12)
• Nguồn cấp: Qua đế R5-BS
• Dòng tiêu thụ: 50 mA (21V DC)

Dải đo và độ chính xác

Thông số đầu vào

• Dòng kích: ≤ 1 mA
• Điện trở dây tối đa: 10Ω/dây
• Tuyến tính hóa: Tiêu chuẩn
• Công thức RTD theo IEC 751-1995

Hiệu suất

• Thời gian đáp ứng: ≤ 0.5 giây
• Thời gian phản hồi burnout: ≤ 10 giây
• Hệ số nhiệt: ±0.004%/°C
• Dải dữ liệu: Giá trị kỹ thuật × 100

Điều kiện hoạt động

• Nhiệt độ môi trường: 20 – 40°C
• Độ ẩm: 30 – 80% RH (không ngưng tụ)
• Môi trường: Không có khí ăn mòn hoặc bụi nặng

Cách điện và an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi:
  • 1500 V AC (input – nguồn nội)
  • 2000 V AC (nguồn – FG)

ỨNG DỤNG PHỔ BIẾN

Module R5H-RS1 được sử dụng trong nhiều lĩnh vực công nghiệp như:

• Hệ thống tự động hóa nhà máy
• Giám sát và điều khiển lò nhiệt, lò nung
• Ngành cơ khí và chế tạo
• Phòng thí nghiệm và nghiên cứu
• Ngành thực phẩm và dược phẩm

SẢN PHẨM LIÊN QUAN

• Đế lắp đặt: R5-BS
• Module nguồn: R5-PS
• Module mạng: R5-Nx
• Module filler: R5-DM
• Phần mềm cấu hình: R5HRSCFG
• Cáp cấu hình: MCN-CON / COP-US
