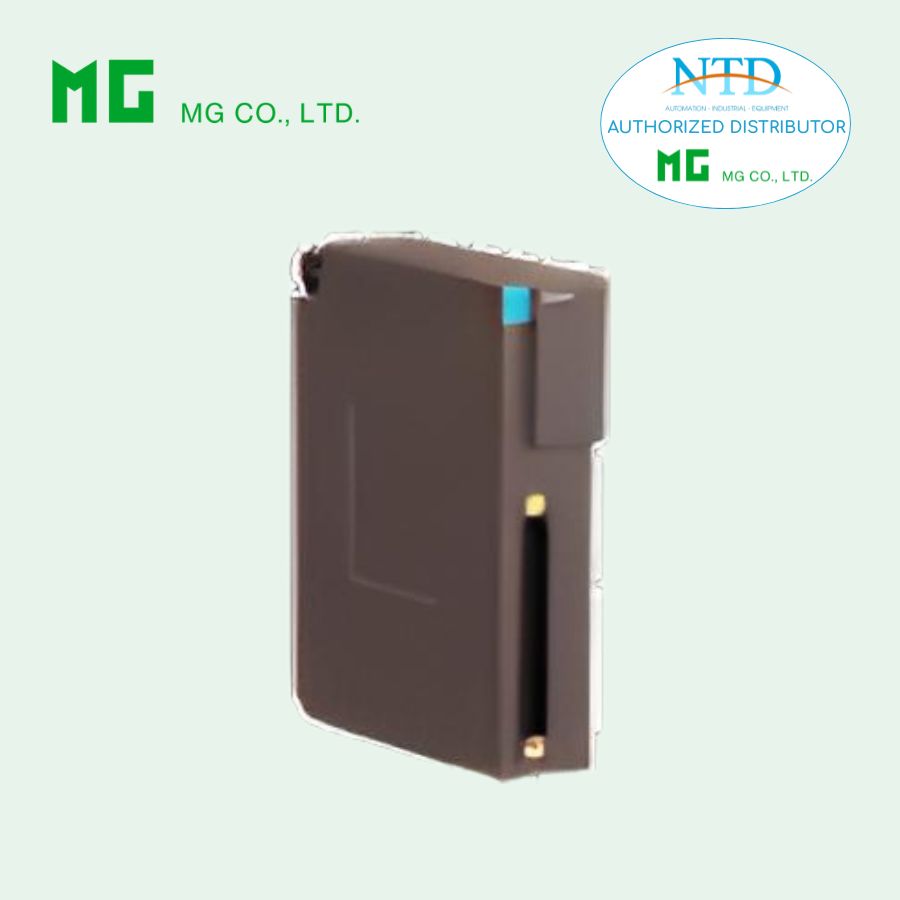

Mô đun đầu vào số R3Y-DA16A của MG (M-System)

R3Y-DA16A là module đầu vào số (Discrete Input) thuộc dòng Remote I/O R3 Series, được thiết kế để thu thập tín hiệu trạng thái ON/OFF từ các thiết bị trong hệ thống tự động hóa công nghiệp. Với 16 kênh đầu vào, hỗ trợ nguồn kích ngoài (external excitation) và kết nối dạng connector 40 chân, module giúp tăng độ ổn định, dễ dàng đấu nối và tối ưu hóa hệ thống.

Sản phẩm phù hợp cho các ứng dụng giám sát tín hiệu từ cảm biến, công tắc, relay trong các hệ thống điều khiển và giám sát công nghiệp.

Đặc điểm nổi bật

• 16 kênh đầu vào số độc lập
  Cho phép giám sát đồng thời nhiều tín hiệu trạng thái trong hệ thống.
• Hỗ trợ nguồn kích ngoài (External Excitation)
  Linh hoạt trong thiết kế hệ thống, phù hợp với nhiều cấu hình tín hiệu thực tế.
• Cách ly quang (Optical Isolation)
  Bảo vệ hệ thống khỏi nhiễu điện và đảm bảo an toàn vận hành.
• Tương thích NPN/PNP (common dương hoặc âm)
  Dễ dàng tích hợp với nhiều loại cảm biến và thiết bị công nghiệp.
• Tốc độ đọc linh hoạt
  Có thể lựa chọn từ 1 đến 200 ms thông qua DIP Switch.
• Giám sát nguồn kích (Excitation Monitor)
  Phát hiện lỗi mất nguồn và xử lý linh hoạt:
  • Giữ trạng thái cuối (Output Hold)
  • Hoặc đưa toàn bộ tín hiệu về OFF
• Hiển thị trạng thái trực quan bằng LED
  • LED RUN: trạng thái hoạt động
  • LED ERR: cảnh báo lỗi nguồn kích
  • LED Input: hiển thị trạng thái từng kênh
• Kết nối nhanh qua connector 40 chân
  Giúp giảm thời gian đấu nối, tăng độ tin cậy
• Hỗ trợ truyền thông đơn hoặc kép (Single/Dual)
  Tăng độ ổn định và khả năng dự phòng của hệ thống

Thông số kỹ thuật chính

Thông số đầu vào

• Số kênh: 16 kênh
• Điện áp định mức: 24 V DC (+10% / -15%)
• Dòng điện đầu vào: ~5 mA
• Điện trở đầu vào: ~4.4 kΩ
• Ngưỡng ON: ≥ 11 V / ≥ 2.5 mA
• Ngưỡng OFF: ≤ 6 V / ≤ 1.3 mA
• Kiểu kết nối: Connector 40 chân

Hiệu năng

• Tốc độ đọc: 1 / 5 / 10 / 20 / 50 / 70 / 100 / 200 ms
• Dòng tiêu thụ: 80 mA
• Phân bổ dữ liệu: 1

Cách ly & bảo vệ

• Cách ly: quang giữa đầu vào và bus nội bộ
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi: 2000 V AC / 1 phút

Chức năng

• Giám sát nguồn kích:
  • Giữ trạng thái tín hiệu khi mất nguồn
  • Hoặc đưa toàn bộ tín hiệu về OFF
• Lựa chọn bật/tắt chức năng giám sát bằng DIP Switch

Điều kiện lắp đặt

• Nhiệt độ hoạt động: -10 ~ +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Môi trường: không khí không ăn mòn, ít bụi
• Lắp đặt: Đế R3-BSx
• Trọng lượng: ~200 g

Ứng dụng phổ biến

• Thu thập tín hiệu từ:
  • Công tắc hành trình
  • Cảm biến ON/OFF
  • Relay, nút nhấn
• Ứng dụng trong hệ thống:
  • PLC / SCADA
  • Tự động hóa dây chuyền sản xuất
  • Giám sát trạng thái thiết bị nhà máy
• Phù hợp cho các ngành:
  • Thực phẩm & đồ uống
  • Điện – điện tử
  • Cơ khí – chế tạo
  • Hóa chất
