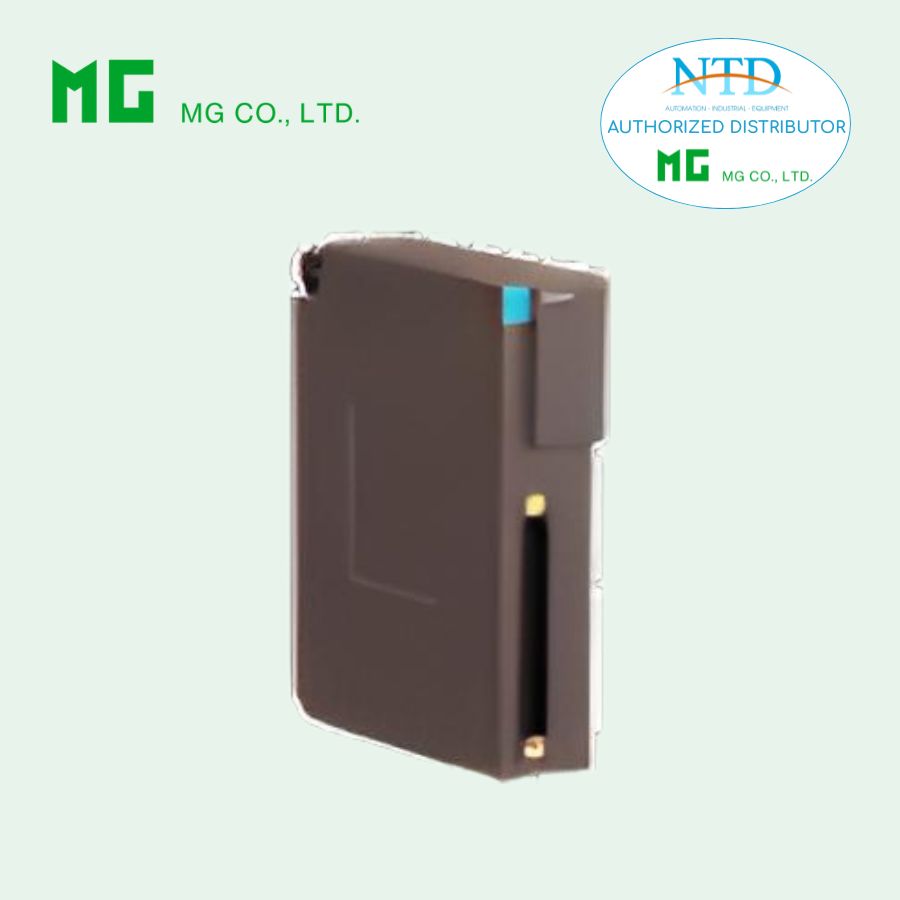

Mô đun đầu vào tiếp điểm AC R3Y-DA16B của MG (M-System)

R3Y-DA16B là module đầu vào tiếp điểm AC thuộc dòng Remote I/O R3 Series, được thiết kế để thu thập tín hiệu ON/OFF từ các thiết bị sử dụng điện áp xoay chiều (AC) trong hệ thống công nghiệp. Với 16 kênh đầu vào, khả năng cách ly cao và kết nối dạng connector 40 chân, module giúp đảm bảo độ ổn định, an toàn và dễ dàng tích hợp trong các hệ thống điều khiển.

Sản phẩm đặc biệt phù hợp cho các ứng dụng giám sát trạng thái thiết bị sử dụng nguồn AC như relay, contactor, công tắc trong nhà máy.

Đặc điểm nổi bật

• 16 kênh đầu vào tiếp điểm AC
  Cho phép giám sát đồng thời nhiều tín hiệu trạng thái từ thiết bị sử dụng điện áp xoay chiều.
• Hỗ trợ điện áp đầu vào AC (100 – 132V)
  Phù hợp với nhiều hệ thống điện công nghiệp tiêu chuẩn.
• Cách ly tín hiệu an toàn
  Bảo vệ hệ thống điều khiển khỏi nhiễu và sự cố điện.
• Tốc độ phản hồi nhanh (≤ 0.1 giây)
  Đảm bảo cập nhật trạng thái tín hiệu kịp thời.
• Tùy chọn tốc độ đọc linh hoạt
  Có thể lựa chọn từ 1 đến 200 ms thông qua DIP Switch.
• Giám sát nguồn kích (Excitation Monitor)
  Phát hiện mất nguồn và xử lý linh hoạt:
  • Giữ trạng thái tín hiệu cuối (Hold)
  • Hoặc đưa toàn bộ tín hiệu về OFF
• Hiển thị trạng thái trực quan bằng LED
  • RUN: trạng thái hoạt động
  • ERR: cảnh báo lỗi nguồn
  • Input: hiển thị trạng thái từng kênh
• Kết nối nhanh qua connector 40 chân
  Giúp giảm thời gian lắp đặt và tăng độ tin cậy
• Hỗ trợ truyền thông đơn hoặc kép (Single/Dual)
  Tăng độ ổn định và khả năng dự phòng hệ thống

Thông số kỹ thuật chính

Thông số đầu vào

• Số kênh: 16 kênh
• Điện áp đầu vào: 100 – 132 V AC
• Điện trở đầu vào:
  • 12 kΩ (60 Hz)
  • 15 kΩ (50 Hz)
• Kiểu chung (Common): chung toàn bộ (2 terminal)
• Ngưỡng ON: ≥ 80 V AC / ≥ 5 mA
• Ngưỡng OFF: ≤ 30 V AC / ≤ 1.7 mA

Hiệu năng

• Tốc độ đọc: 1 / 5 / 10 / 20 / 50 / 70 / 100 / 200 ms
• Thời gian đáp ứng: ≤ 0.1 giây
• Dòng tiêu thụ: 80 mA
• Phân bổ dữ liệu: 1

Cách ly & bảo vệ

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi: 2000 V AC / 1 phút

Chức năng

• Giám sát nguồn kích:
  • Giữ trạng thái tín hiệu khi mất nguồn
  • Hoặc đưa toàn bộ tín hiệu về OFF
• Tùy chọn bật/tắt bằng DIP Switch

Điều kiện lắp đặt

• Nhiệt độ hoạt động: -10 ~ +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Môi trường: không khí không ăn mòn, ít bụi
• Lắp đặt: Đế R3-BSx
• Trọng lượng: ~200 g

Ứng dụng phổ biến

• Thu thập tín hiệu trạng thái từ:
  • Contactor
  • Relay AC
  • Công tắc sử dụng điện áp AC
• Ứng dụng trong hệ thống:
  • PLC / SCADA
  • Giám sát trạng thái thiết bị điện
  • Tự động hóa nhà máy
• Phù hợp cho các ngành:
  • Điện – năng lượng
  • Sản xuất công nghiệp
  • Cơ khí – chế tạo
  • Hệ thống tòa nhà (BMS)
