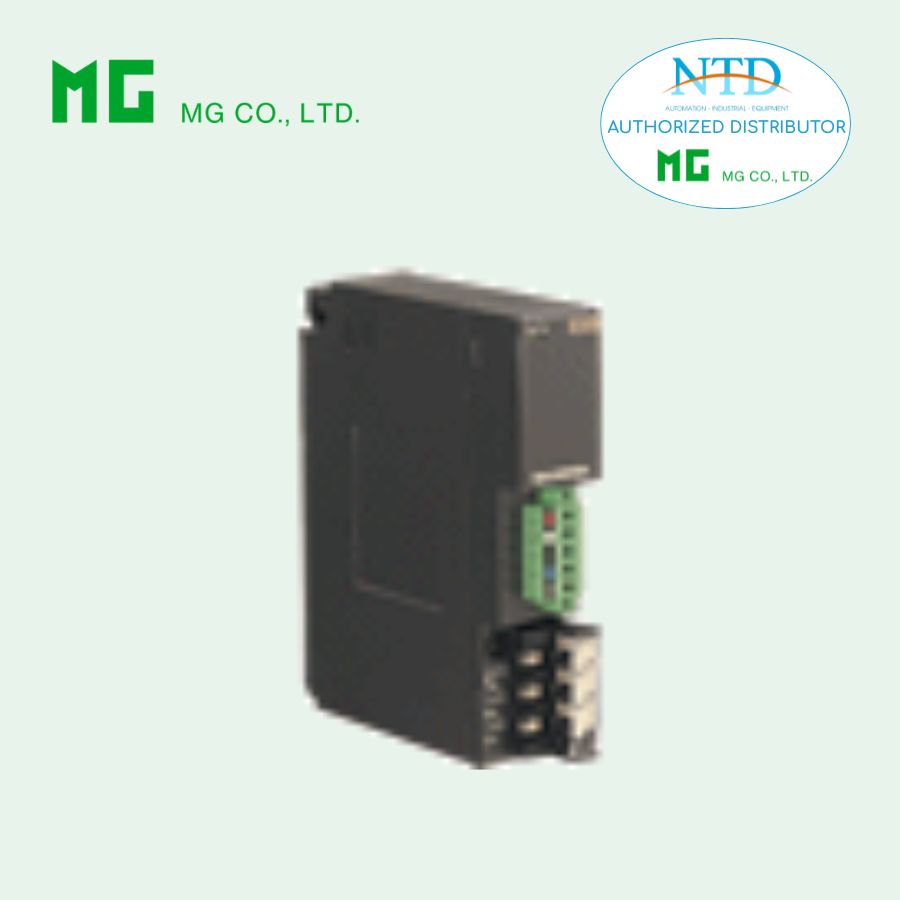

R3-ND3 là mô-đun giao tiếp DeviceNet thuộc Remote I/O R3 Series của MG (M-System), được thiết kế để truyền thông và xử lý tối đa 64 điểm tín hiệu analog trong hệ thống điều khiển và giám sát công nghiệp. Thiết bị giúp kết nối mạng DeviceNet với hệ thống Remote I/O, đảm bảo truyền dữ liệu ổn định và chính xác.
Thông tin đặt hàng
Model: R3-ND3-[1][2]
Ví dụ: R3-ND3-R/CE/Q
[1] Nguồn cấp
-
N: Không nguồn cấp
-
K3: 100 – 120 VAC (85 – 132 V, 47 – 66 Hz)
-
L3: 200 – 240 VAC (170 – 264 V, 47 – 66 Hz)
-
R: 24 VDC (±10%)
[2] Tùy chọn
Tiêu chuẩn
-
Không ký hiệu: Không CE
-
/CE: Chứng nhận CE
Tùy chọn khác
-
Không ký hiệu: Không tùy chọn
-
/Q: Tùy chọn đặc biệt
Tùy chọn /Q
-
/C01: Phủ silicone
-
/C02: Phủ polyurethane
-
/C03: Phủ cao su
-
/SET: Cài đặt sẵn theo bảng thông tin đặt hàng
Thông số kỹ thuật chung
Kết nối
-
DeviceNet: Terminal dạng Euro (0.2 – 2.5 mm²)
-
Bus nội bộ: Qua đế lắp R3-BSx
-
Nguồn nội bộ: Qua đế R3-BSx
-
Nguồn cấp / tiếp điểm RUN: Terminal vít M3
Cách ly
DeviceNet – bus nội bộ – nguồn nội bộ – nguồn cấp – tiếp điểm RUN – FG.
Cài đặt
-
Cài đặt dữ liệu lỗi đầu vào bằng DIP switch bên hông
-
Cài đặt dual communication bằng DIP switch
-
Cài đặt phân bổ dữ liệu bằng DIP switch
Ngõ ra tiếp điểm RUN
Tiếp điểm RUN bật khi cả MS và NS LED đều màu xanh (trạng thái truyền thông DeviceNet bình thường).
-
Tải định mức:
-
250 VAC / 0.5 A
-
30 VDC / 0.5 A
-
-
Công suất chuyển mạch tối đa:
-
250 VA hoặc 150 W
-
-
Tải tối thiểu: 1 VDC / 1 mA
-
Tuổi thọ cơ khí: 2 × 10⁷ lần đóng/ngắt
Truyền thông DeviceNet
-
Cáp truyền: chuẩn DeviceNet
-
Địa chỉ node: DIP switch (0 – 63)
-
Tốc độ truyền:
-
125 kbps
-
250 kbps
-
500 kbps
-
-
NS LED: hiển thị trạng thái mạng
-
MS LED: hiển thị trạng thái mô-đun
Phân bổ dữ liệu:
-
64 word dữ liệu đầu vào
-
67 word dữ liệu đầu ra
Điều kiện lắp đặt và vận hành
-
Nhiệt độ hoạt động: -10 đến 55°C
-
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: không khí không có khí ăn mòn, bụi nặng
-
Lắp đặt: đế R3-BSx
-
Khối lượng: 200 g
Tiêu thụ điện năng
-
AC: khoảng 20 VA
-
DC: khoảng 12 W
-
Dòng tiêu thụ (không nguồn): 80 mA
-
Dòng cấp cho hệ thống:
-
270 mA liên tục tại 20 VDC
-
420 mA trong 10 phút
-
Hiệu suất
-
Điện trở cách điện: ≥ 100 MΩ (500 VDC)
-
Độ bền điện môi: 1500 VAC / 1 phút
