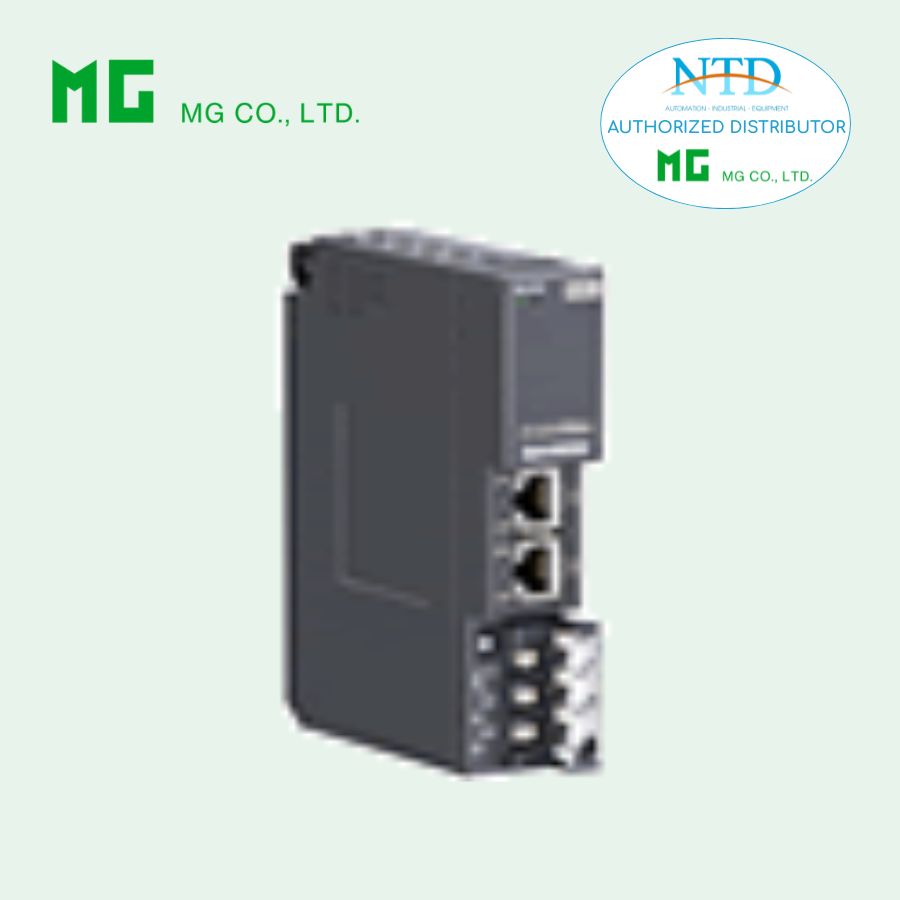

R3-NECT1 là mô-đun giao tiếp EtherCAT thuộc Remote I/O R3 Series của MG (M-System). Thiết bị cho phép hệ thống Remote I/O kết nối trực tiếp với mạng EtherCAT tốc độ cao, hỗ trợ truyền dữ liệu thời gian thực giữa bộ điều khiển trung tâm và các mô-đun I/O trong hệ thống tự động hóa công nghiệp.
Thông tin đặt hàng
Model: R3-NECT1[1]
Ví dụ: R3-NECT1/CE/Q
[1] Tùy chọn
Tiêu chuẩn
-
Không ký hiệu: Không CE
-
/CE: Chứng nhận CE
Tùy chọn khác
-
Không ký hiệu: Không tùy chọn
-
/Q: Tùy chọn đặc biệt
Tùy chọn /Q
-
/C01: Phủ silicone
-
/C02: Phủ polyurethane
-
/C03: Phủ cao su
Sản phẩm liên quan
-
Phần mềm cấu hình R3CON
-
File cấu hình ESI
Các tệp này có thể tải xuống từ website của hãng.
Kết nối cấu hình với máy tính bằng cáp USB Mini-B.
Thông số kỹ thuật chung
Kết nối
-
EtherCAT: cổng RJ-45
-
Bus nội bộ: qua đế lắp R3-BSx
-
Nguồn nội bộ: qua đế R3-BSx
-
Tiếp điểm RUN: terminal vít M3
Cách ly
EtherCAT – bus nội bộ – nguồn nội bộ – tiếp điểm RUN.
Cài đặt
-
Cài đặt dữ liệu lỗi đầu vào bằng DIP switch bên hông
-
Cài đặt dual communication bằng DIP switch
Đèn hiển thị trạng thái
-
RUN
-
ERR
-
L/A IN
-
L/A OUT
Ngõ ra tiếp điểm RUN
Tiếp điểm RUN bật khi RUN LED màu xanh (thiết bị hoạt động bình thường).
-
Tải định mức:
-
250 VAC / 0.5 A
-
30 VDC / 0.5 A
-
-
Công suất chuyển mạch tối đa:
-
250 VA hoặc 150 W
-
-
Tải tối thiểu: 1 VDC / 1 mA
-
Tuổi thọ cơ khí: 2 × 10⁷ lần đóng/ngắt
Truyền thông EtherCAT
-
Chuẩn truyền thông: IEEE 802.3u
-
Chuẩn Ethernet: 100BASE-TX
-
Tốc độ truyền: 100 Mbps (Full-duplex)
-
Cáp truyền: STP Cat5e
-
Chiều dài tối đa mỗi đoạn mạng: 100 m
Cấu hình địa chỉ
-
Địa chỉ thiết bị được thiết lập bằng rotary switch
-
Bộ điều khiển master phải hỗ trợ MDP
Điều kiện lắp đặt và vận hành
-
Nhiệt độ hoạt động: -10 đến 55°C
-
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: không khí không có khí ăn mòn, bụi nặng
-
Lắp đặt: đế R3-BSx
-
Khối lượng: 170 g
Tiêu thụ điện năng
-
Dòng tiêu thụ: 100 mA
Hiệu suất
-
Điện trở cách điện: ≥ 100 MΩ (500 VDC)
-
Độ bền điện môi:
-
1500 VAC / 1 phút (EtherCAT – bus nội bộ – tiếp điểm RUN)
-
1500 VAC / 1 phút (nguồn cấp – FG, cách ly tại mô-đun nguồn)
-
