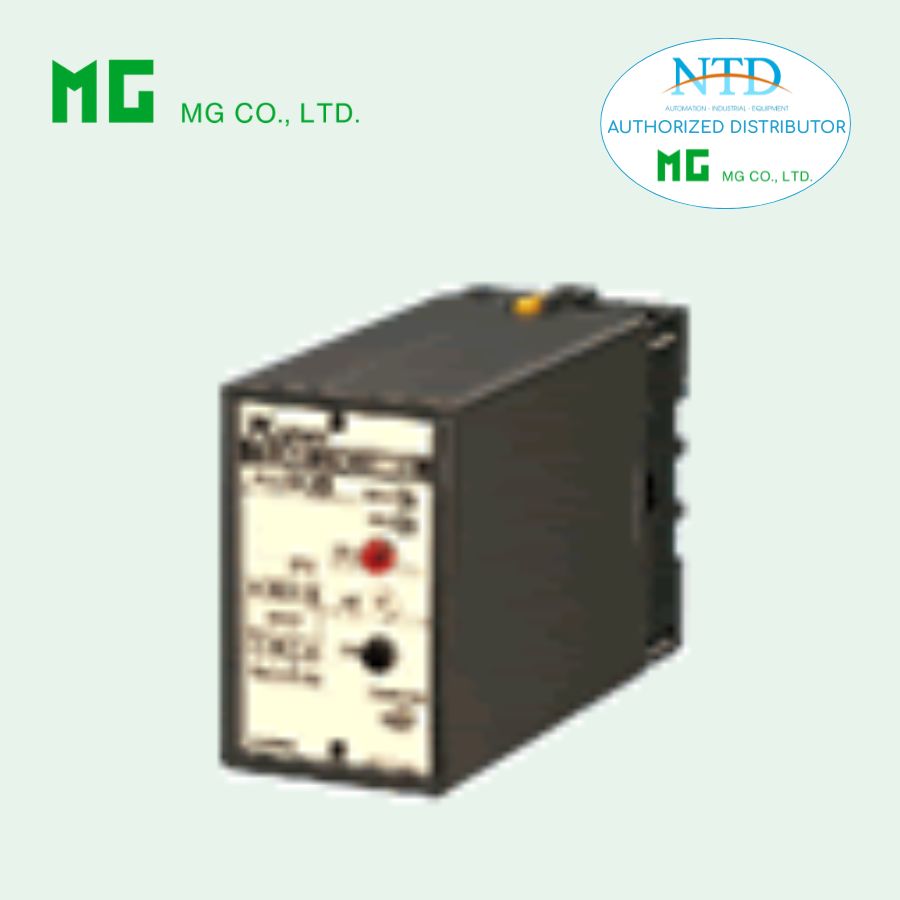

Thiết bị truyền tín hiệu DC mô đun KB của MG (M-System)

Mô đun KB Plug-in Signal Conditioners K-UNIT Ratio Transmitter (output bias; non-isolated) là thiết bị truyền tín hiệu DC với khả năng điều chỉnh tỉ lệ và bù (bias) chính xác, phù hợp cho các hệ thống điều khiển mở hoặc kín. Thiết bị hỗ trợ điều chỉnh ratio từ 0.5 đến 3.0 và bias ±100 %, kèm theo monitor jack để dễ dàng kiểm tra và hiệu chỉnh. KB được thiết kế gắn dày đặc, hỗ trợ cách ly nguồn và thích hợp cho các ứng dụng tính toán gain hoặc kiểm soát tỉ lệ dòng khí/nhiên liệu trong các hệ thống công nghiệp.

Đặc điểm nổi bật

• Truyền tín hiệu DC với ratio và bias chính xác
• Ratio điều chỉnh từ 0.5 – 3.0
• Bias điều chỉnh ±100 %
• Monitor jack 2 mm để theo dõi tín hiệu đầu ra
• Công thức tuyến tính: Xo = KXi + B
• Hỗ trợ nhiều loại đầu vào và đầu ra DC/Voltage
• Cách ly đầu vào hoặc đầu ra tới nguồn
• Thiết kế gắn dày đặc, tối ưu không gian lắp đặt

Thông số kỹ thuật

• Mã model: KB–[1][2]–[3][4]
• Kết nối: M3.5 screw terminals
• Vật liệu housing: Nhựa chống cháy màu đen
• Cách ly: Input hoặc Output → Power
• Điều chỉnh ratio: 0.5 – 3.0
• Điều chỉnh bias: -100 – +100 %
• Overrange output: -10 – +120 % tại 1 – 5 V
• Monitor jack: Ø 2 mm
• Công thức tính toán: Xo = KXi + B
• Độ chính xác: ±0.5 % (tính toán, ratio=1, bias=0 %)
• Setpoint accuracy: ±1.0 % (monitor output voltage)
• Hệ số nhiệt độ: ±0.02 %/°C
• Thời gian phản hồi: ≤0.5 s (0 – 90 %)
• Điện áp cách điện: 2000 V AC @1 phút
• Nhiệt độ hoạt động: -5 đến +55°C
• Độ ẩm hoạt động: 30 – 90 % RH (không ngưng tụ)
• Lắp đặt: Bề mặt hoặc DIN rail
• Trọng lượng: 300 g

Đầu vào (INPUT)
• Dòng DC: 0 – 50 mA, 4 – 20 mA hoặc các dải tùy chọn khác, điện trở từ 50 Ω – 1000 Ω
• Điện áp DC: 0 – 10 V hoặc 0 – 300 V, điện trở ≥1 MΩ

Đầu ra (OUTPUT)
• DC Current: 0 – 20 mA, Load 15 V max
• DC Voltage: -10 – +12 V, Load 10 mA max; 5 mA cho điện áp âm ≥0.5 V
• Minimum span: 1 mA (DC current) hoặc 5 mV (DC voltage)

Nguồn (POWER INPUT)
• AC: 100 – 240 V AC, 50/60 Hz ±2 Hz, ~2 VA
• DC: 12 – 24 V DC, ripple ≤10 %p-p, ~2 W

Ứng dụng phổ biến

• Điều khiển tỉ lệ cho dòng khí/nhiên liệu trong hệ thống công nghiệp
• Tính toán gain từ biến được điều khiển trong các hệ thống điều khiển mở hoặc kín
• Điều chỉnh tín hiệu DC theo yêu cầu chính xác cho các phần tử cuối cùng
• Các ứng dụng công nghiệp cần hiệu chỉnh ratio và bias để tối ưu hóa hệ thống
• Giám sát và hiệu chỉnh tín hiệu trong tủ điện và bảng điều khiển
