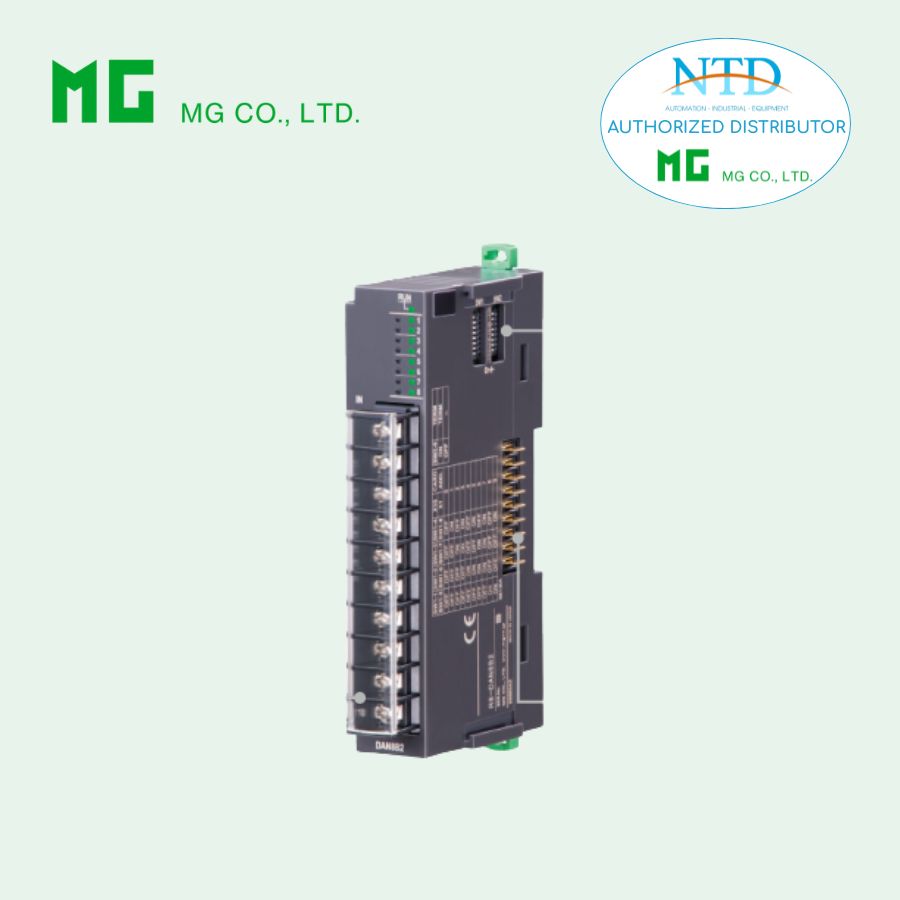

Mô đun ngõ ra điện áp DC R8-YVN4 của MG (M-System)

R8-YVN4 là module ngõ ra điện áp DC thuộc dòng Remote I/O R8 Series, hỗ trợ 4 kênh output với khả năng cách ly hoàn toàn giữa các kênh. Thiết bị được thiết kế nhỏ gọn, sử dụng terminal vít giúp đấu nối chắc chắn, phù hợp cho các ứng dụng điều khiển analog yêu cầu độ ổn định và chống nhiễu cao.

Đặc điểm nổi bật

• 4 kênh output điện áp DC (-10 ~ +10 V)

• Cách ly hoàn toàn giữa các kênh và hệ thống

• Độ chính xác cao (±0.05%)

• Cấu hình dải output linh hoạt bằng DIP switch hoặc phần mềm

• Kết nối bằng terminal vít, chắc chắn, dễ thi công

• Tốc độ phản hồi nhanh (4 ms)

• Cho phép chọn trạng thái output khi mất truyền thông

• Đèn LED hiển thị trạng thái hoạt động và từng kênh

• Tùy chọn lớp phủ bảo vệ (silicone / polyurethane)

Thông số kỹ thuật chính

• Số kênh: 4

• Dải output: -10 ~ +10 V DC (cấu hình được)

• Tải tối thiểu: ≥ 20 kΩ

• Độ chính xác: ±0.05%

• Thời gian chuyển đổi: 4 ms

• Thời gian đáp ứng: ≤ 5 ms (0 → 90%)

• Cách ly: giữa các kênh và với nguồn/bus

• Kết nối: Terminal vít M3

• Cấu hình: DIP switch & PC configurator

Điều kiện lắp đặt

• Dòng tiêu thụ: tối đa 110 mA

• Nhiệt độ hoạt động: -10 ~ +55°C

• Độ ẩm: 30 – 90%RH (không ngưng tụ)

• Môi trường: không khí ăn mòn, ít bụi

• Lắp đặt: DIN rail

• Khối lượng: 120 g

Tiêu chuẩn & chứng nhận

• EMC: EN 61000-6-4, EN 61000-6-2

• RoHS

Ứng dụng phổ biến

• Điều khiển biến tần, van điều khiển, thiết bị analog

• Hệ thống tự động hóa và điều khiển quá trình

• Ứng dụng yêu cầu cách ly tín hiệu, chống nhiễu cao

• Hệ thống I/O phân tán trong nhà máy
