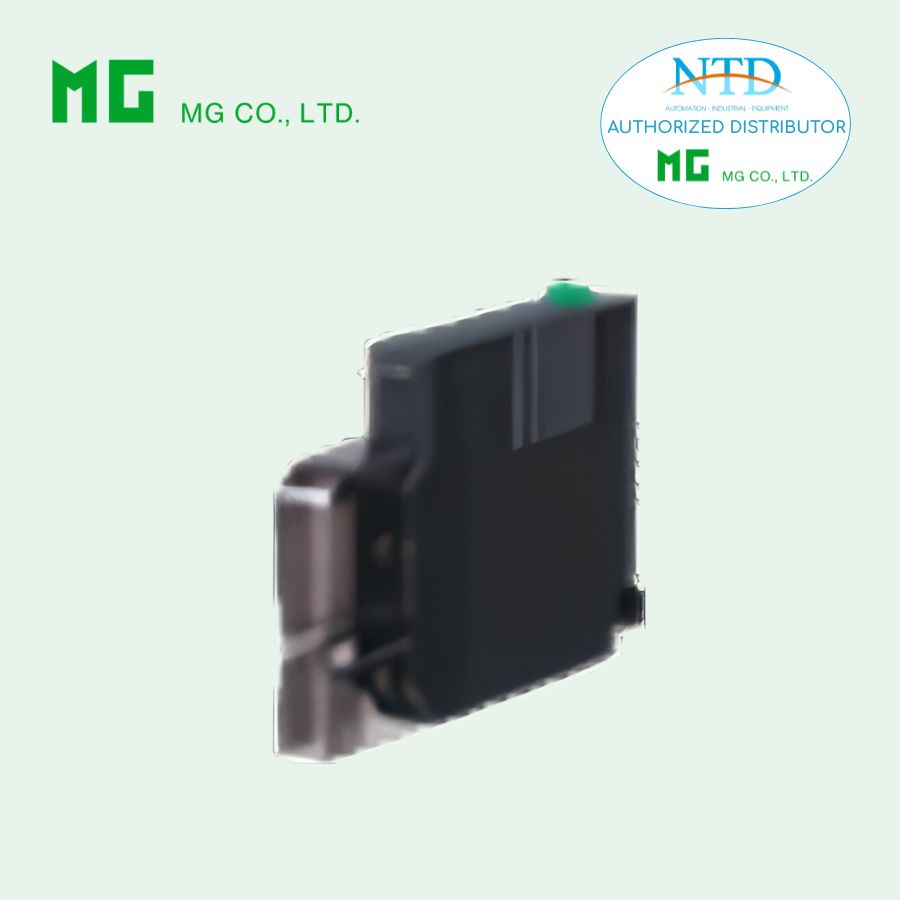

Mô-đun ngõ ra số R5T-DC4 của MG (M-System)

R5T-DC4 là mô-đun ngõ ra số thuộc dòng Remote I/O R5 Series, được thiết kế để điều khiển thiết bị hiện trường thông qua tiếp điểm relay. Với 4 kênh ngõ ra độc lập, thiết bị cho phép đóng/cắt các tải như đèn, còi, relay trung gian hoặc thiết bị điều khiển khác một cách linh hoạt và an toàn.

Nhờ tích hợp vào hệ thống R5 thông qua bus nội bộ, R5T-DC4 mang lại khả năng điều khiển ổn định, dễ mở rộng và phù hợp với nhiều ứng dụng công nghiệp.

Đặc điểm nổi bật

• 4 kênh ngõ ra relay độc lập

• Tiếp điểm relay cách ly, đảm bảo an toàn khi điều khiển tải

• Hỗ trợ nhiều loại tải AC/DC

• Đèn LED hiển thị trạng thái từng ngõ ra, dễ dàng giám sát

• Đèn RUN hai màu, thể hiện trạng thái truyền thông

• Chức năng giữ trạng thái ngõ ra (Output Hold) khi mất truyền thông

• Chuyển đổi dữ liệu giữa bus A/B, tăng độ tin cậy hệ thống

• Thời gian đáp ứng nhanh (≤ 0.1 giây)

• Thiết kế cọc vít M3.5, chắc chắn, dễ đấu nối

• Lắp đặt trên đế R5-BS (DIN rail), thuận tiện bảo trì

Thông số kỹ thuật chính

Ngõ ra

• Số kênh: 4 kênh

• Loại ngõ ra: Tiếp điểm relay

• Cấu hình: 2 kênh / common

Thông số tải

• Tải định mức:

  • 250 V AC @ 0.5 A (cosφ = 1)

  • 30 V DC @ 0.5 A (tải thuần trở)

• Điện áp đóng cắt tối đa: 250 V AC / 30 V DC

• Công suất đóng cắt tối đa: 250 VA / 150 W

• Tải tối thiểu: 1 V DC @ 1 mA

Độ bền

• Tuổi thọ cơ khí: 2 × 10⁷ lần (300 lần/phút)

Khuyến nghị: Sử dụng bảo vệ ngoài (snubber/diode) khi điều khiển tải cảm ứng.

Hiệu suất

• Thời gian đáp ứng: ≤ 0.1 giây

• Phân bổ dữ liệu: 1

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi:

  • 1500 V AC (giữa các nhóm kênh)

  • 2000 V AC (nguồn đến đất FG)

Tính năng vận hành

• Output Hold Function:

  • Hoạt động bình thường: xuất tín hiệu từ bus A

  • Khi lỗi: chuyển sang bus B

  • Khi cả hai lỗi: giữ trạng thái hiện tại

• Khởi động an toàn: ngõ ra OFF cho đến khi truyền thông ổn định

Lắp đặt & môi trường

• Nhiệt độ hoạt động: -10 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Môi trường: Không khí không ăn mòn, ít bụi

• Lắp đặt: Gắn đế R5-BS

• Khối lượng: ~110 g

Ứng dụng phổ biến

• Điều khiển thiết bị ON/OFF: đèn báo, còi, relay trung gian

• Điều khiển van điện, motor nhỏ, contactor

• Tích hợp hệ thống PLC / SCADA / DCS

• Tự động hóa nhà máy, tòa nhà (BMS, HVAC)

• Hệ thống cảnh báo và điều khiển từ xa

R5T-DC4 là mô-đun ngõ ra relay đáng tin cậy, phù hợp cho các hệ thống cần điều khiển tải linh hoạt – an toàn – ổn định. Với thiết kế tối ưu và khả năng dự phòng truyền thông, thiết bị giúp nâng cao độ tin cậy và hiệu quả vận hành trong các ứng dụng công nghiệp.
