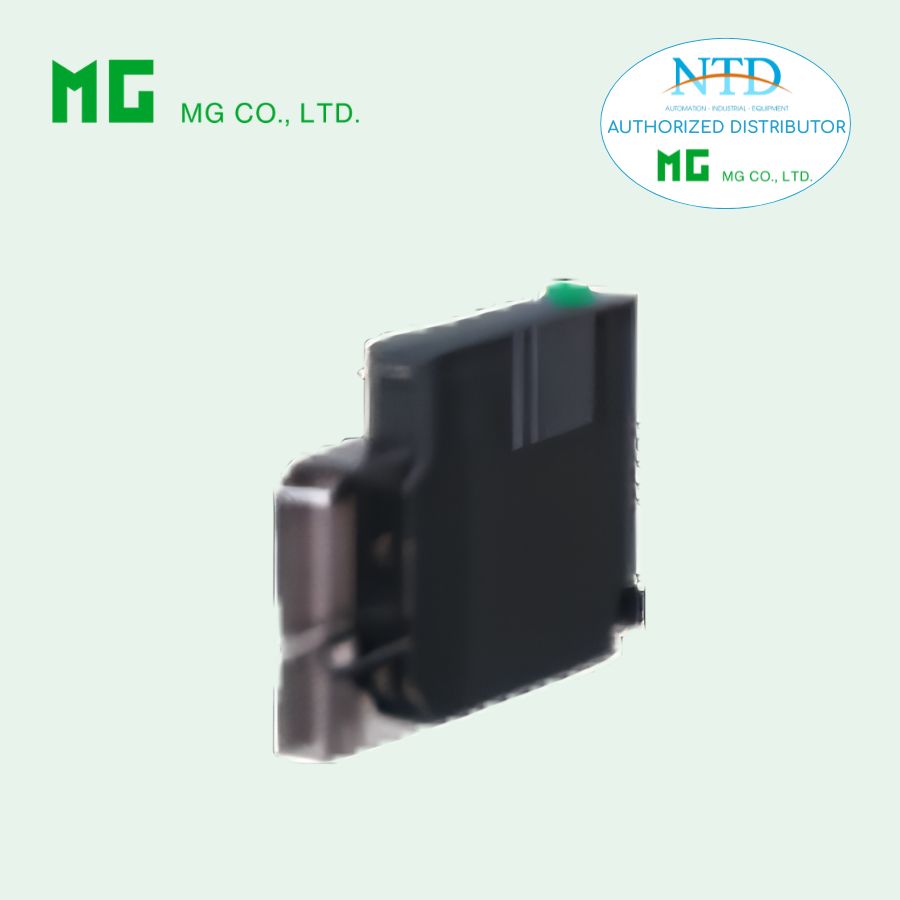

Mô-đun ngõ vào số R5T-DA4 của MG (M-System)

R5T-DA4 là mô-đun ngõ vào số thuộc dòng Remote I/O R5 Series, được thiết kế để thu thập tín hiệu tiếp điểm khô hoặc tín hiệu số 24 V DC từ hiện trường. Với 4 kênh ngõ vào độc lập, thiết bị giúp giám sát trạng thái ON/OFF của các thiết bị như công tắc, relay, cảm biến trong hệ thống tự động hóa.

Nhờ khả năng tích hợp linh hoạt với hệ thống R5 thông qua bus nội bộ, R5T-DA4 mang lại giải pháp thu thập tín hiệu số ổn định, chính xác và dễ dàng mở rộng.

Đặc điểm nổi bật

• 4 kênh ngõ vào số (Discrete Input)

• Hỗ trợ cả tiếp điểm khô và tín hiệu 24 V DC

• Tùy chọn nguồn kích thích linh hoạt: nội bộ hoặc ngoài (24 V DC)

• Hỗ trợ đấu nối dạng cọc vít M3.5, chắc chắn và dễ lắp đặt

• Cách ly giữa các nhóm kênh và hệ thống, tăng độ an toàn

• LED hiển thị trạng thái từng kênh, dễ dàng giám sát

• Đèn RUN hai màu, thể hiện trạng thái truyền thông

• Thời gian đáp ứng nhanh (≤ 0.1 giây)

• Thiết kế gọn nhẹ, lắp DIN rail qua đế R5-BS

Thông số kỹ thuật chính

Ngõ vào

• Số kênh: 4 kênh

• Loại tín hiệu:

  • Tiếp điểm khô

  • Tín hiệu số 24 V DC

• Phân nhóm: 2 kênh / common

Chế độ nguồn kích thích nội bộ

• Điện áp phát hiện: tối đa 24 V DC

• ON: ≥ 2.5 mA, ≤ 1 kΩ

• OFF: ≤ 1 mA, ≥ 10 kΩ

Chế độ nguồn kích thích ngoài (24 V DC)

• Điện áp: 24 V DC ±10 %

• Điện trở ngõ vào: 6 kΩ

• ON: ≥ 2.5 mA, ≤ 2 kΩ

• OFF: ≤ 1 mA, ≥ 18 kΩ

• Tùy chọn:

  • /A: Common dương

  • /B: Common âm

Hiệu suất

• Thời gian đáp ứng: ≤ 0.1 giây

• Phân bổ dữ liệu: 1

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi:

  • 1500 V AC (giữa các nhóm kênh)

  • 2000 V AC (nguồn đến đất FG)

Lắp đặt & môi trường

• Nhiệt độ hoạt động: -10 đến +55°C

• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

• Môi trường: Không khí không ăn mòn, ít bụi

• Lắp đặt: Gắn đế R5-BS

• Khối lượng: ~110 g

Ứng dụng phổ biến

• Thu thập tín hiệu ON/OFF từ công tắc, nút nhấn, relay

• Giám sát trạng thái thiết bị trong tủ điện, dây chuyền sản xuất

• Kết nối cảm biến số (proximity, limit switch…)

• Hệ thống PLC / SCADA / BMS

• Ứng dụng trong: sản xuất công nghiệp, năng lượng, HVAC, xử lý nước

R5T-DA4 là mô-đun ngõ vào số nhỏ gọn nhưng mạnh mẽ, phù hợp cho các hệ thống cần thu thập tín hiệu trạng thái nhanh, ổn định và dễ mở rộng. Với khả năng hỗ trợ nhiều kiểu đấu nối và nguồn kích thích, thiết bị mang lại sự linh hoạt cao trong triển khai thực tế.
