Modbus I/O MODULE R7G4FM-DA16 CỦA MG

R7G4FM-DA16 Modbus I/O MODULE - MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R7G4FM-DA16

• Thương hiệu: MG (M-System)

• Xuất xứ: Nhật Bản

Mô tả

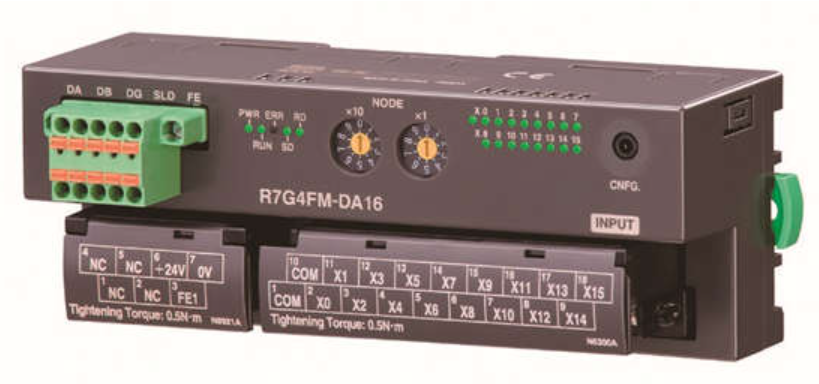

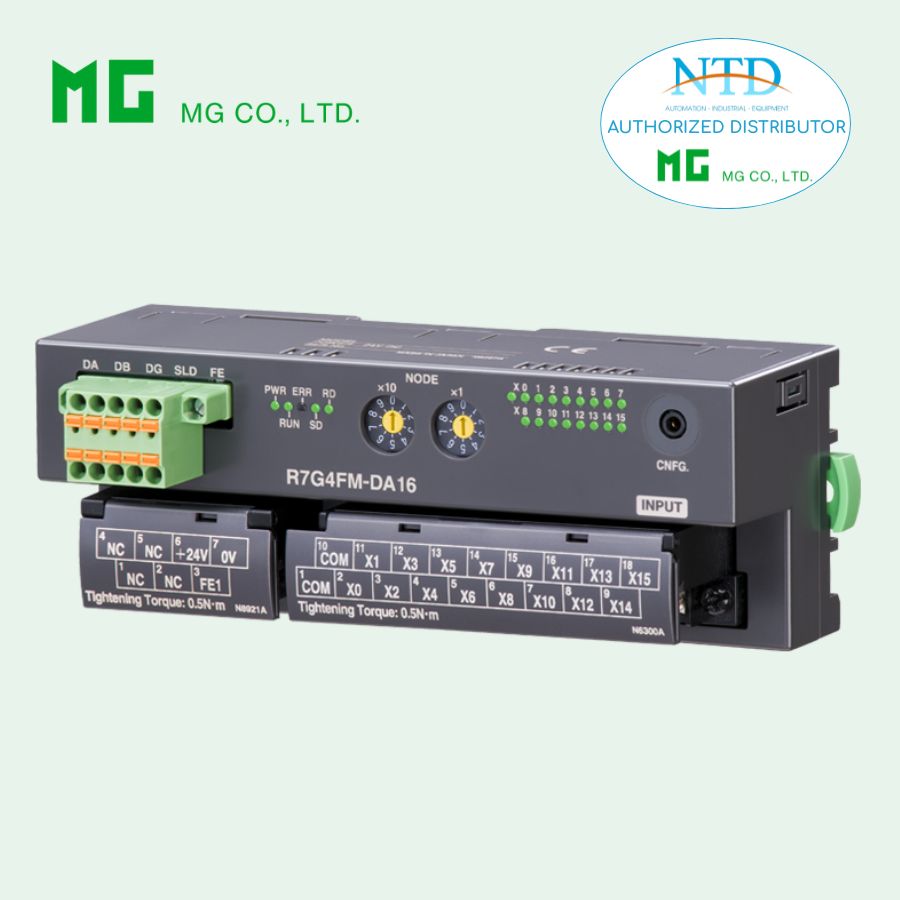

Mô-đun Remote I/O dùng để nhận tín hiệu số (digital input) qua giao thức Modbus, gồm 16 ngõ vào NPN/PNP. Hỗ trợ chức năng đếm xung (totalized pulse input), phù hợp cho các ứng dụng đo đếm, encoder đơn giản.

Thông số kỹ thuật chính

Loại I/O

• Ngõ vào: NPN/PNP – 16 điểm

Kết nối

• Truyền thông Modbus: Terminal dạng kẹp (tension clamp – front twin)

• Nguồn & ngõ vào: Terminal vít M3

• Tiết diện dây:

  • Truyền thông: 0.2 – 1.5 mm²

  • I/O: 0.25 – 1.65 mm² (AWG 22–16)

Nguồn cấp

• 24V DC ±10% (ripple ≤ 10% p-p)

Truyền thông Modbus

• Chuẩn: RS-485 (TIA/EIA-485-A)

• Khoảng cách: ≤ 500 m

• Cáp: Shielded twisted pair (CPEV-S)

• Cài đặt: qua phần mềm M7CFG

• Baudrate: 4800 / 9600 / 19.2k / 38.4k bps

• Parity: None / Even / Odd

• Stop bit: 1 hoặc 2 bit

• Địa chỉ node: 1 – 99 (rotary switch)

• LED trạng thái: PWR, RUN, ERR, SD, RD

Thông số ngõ vào (INPUT)

• Số điểm: 16 (NPN/PNP)

• Common: dương hoặc âm (16 điểm/common)

Thông số

• Điện áp: 24V DC ±10%

• ON: ≥ 15V / ≥ 3.5 mA

• OFF: ≤ 5V / ≤ 1 mA

Đặc tính

• Dòng vào: ≤ 5.5 mA/điểm

• Điện trở: ~4.4 kΩ

• Thời gian đáp ứng:

  • ON: ≤ 0.2 ms

  • OFF: ≤ 0.5 ms

Chức năng đếm xung (Pulse Counter)

• Tần số tối đa: 100 Hz

• Độ rộng xung tối thiểu: 5 ms

• Giá trị đếm: 0 → 4,294,967,295

• Giá trị tràn (overflow): 0 hoặc 1

• Giá trị tối đa cài đặt: 1 → 4,294,967,295

Lắp đặt & môi trường

• Dòng tiêu thụ: ≤ 50 mA @ 24V

• Nhiệt độ hoạt động: -10 ~ +55°C

• Nhiệt độ lưu trữ: -20 ~ +65°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: Không khí không có khí ăn mòn, ít bụi

• Lắp đặt: DIN rail (35 mm) hoặc bắt vít

• Khối lượng: 190 g

Hiệu suất

• Cách điện: ≥ 100 MΩ (500V DC)

• Chịu điện áp:

  • 1500V AC / 1 phút (input – Modbus – nguồn)

Phụ kiện & phần mềm

• Cáp cấu hình: MCN-CON / COP-US

• Phần mềm cấu hình: M7CFG

• Phụ kiện kèm theo: Điện trở kết thúc 110Ω / 0.25W

Tùy chọn

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ cao su
