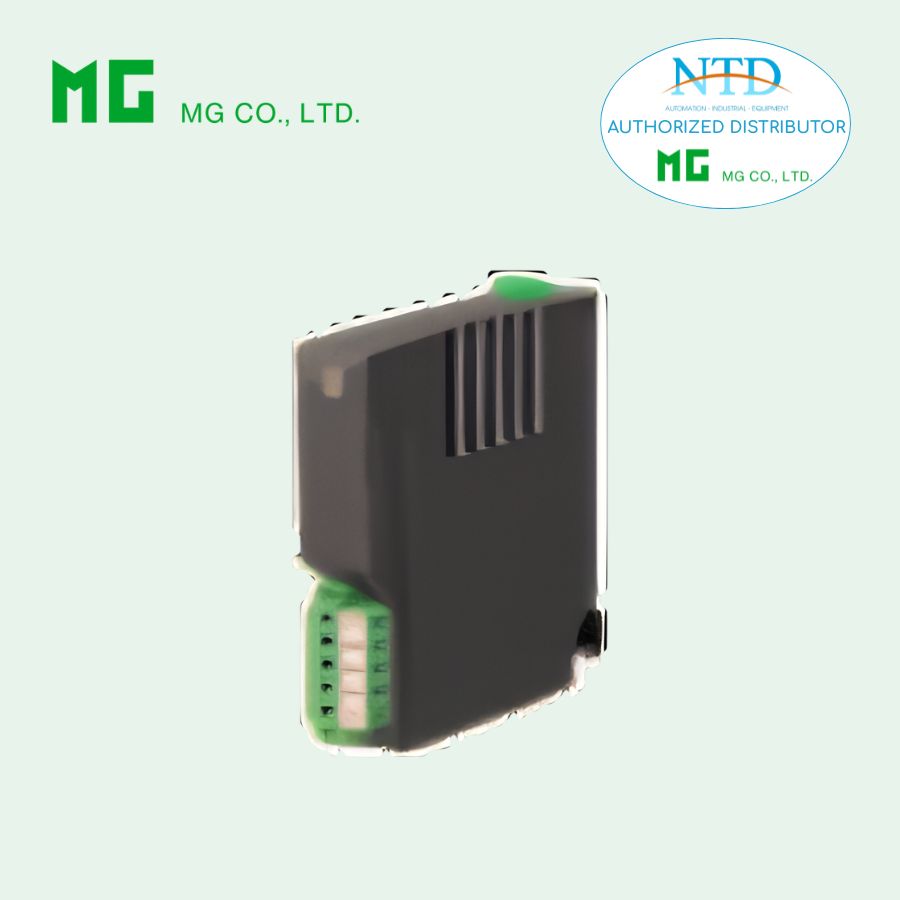

Module giao tiếp Modbus R6-NM1 của MG (M-System)

R6-NM1 là module giao tiếp Modbus thuộc dòng Remote I/O R6 Series, được thiết kế để kết nối và truyền thông dữ liệu giữa hệ thống điều khiển (PLC, DCS) và các module I/O từ xa. Sản phẩm hỗ trợ xử lý lên đến 32 điểm tín hiệu analog, mang lại giải pháp truyền thông ổn định, linh hoạt và tiết kiệm không gian cho hệ thống tự động hóa công nghiệp.

Với khả năng kết hợp tự do giữa I/O analog và digital, cùng thiết kế nhỏ gọn và tiêu thụ điện năng thấp, R6-NM1 là lựa chọn phù hợp cho các hệ thống cần mở rộng và tối ưu hóa hạ tầng điều khiển.

ĐẶC ĐIỂM NỔI BẬT

• Hỗ trợ giao tiếp Modbus (RTU/ASCII) theo chuẩn RS-485
• Kết nối tối đa 16 module I/O (tương đương 32 điểm analog)
• Cho phép kết hợp linh hoạt giữa I/O analog và digital
• Hỗ trợ kết nối trực tiếp cảm biến
• Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt
• Tiêu thụ điện năng thấp
• Khoảng cách truyền thông lên đến 500 m
• Tùy chọn lớp phủ bảo vệ (silicone hoặc polyurethane) cho môi trường khắc nghiệt
• Cấu hình linh hoạt bằng DIP switch (baud rate, parity, địa chỉ node, chế độ dữ liệu)
• Đèn LED hiển thị trạng thái hoạt động và lỗi truyền thông

THÔNG SỐ KỸ THUẬT

Cấu hình chung

• Giao tiếp mạng: Modbus (RS-485, TIA/EIA-485-A)
• Kết nối: Terminal dạng Euro
• Kích thước dây: 0.2 – 2.5 mm²
• Chiều dài tuốt dây: 7 mm
• Số module I/O tối đa: 16 (32 điểm analog)
• Cấp nguồn: Qua đế R6x-BS
• Cách ly: Giữa Modbus và bus nội / nguồn nội

Cấu hình truyền thông

• Chế độ truyền: RTU (Binary) hoặc ASCII
• Tốc độ truyền: 4800 / 9600 / 19.2k / 38.4 kbps
• Parity: None / Even / Odd
• Địa chỉ node: 01 – F7 (cài đặt qua DIP switch)
• Khoảng cách truyền: Tối đa 500 m
• Cáp truyền: Cáp xoắn đôi có chống nhiễu (shielded twisted-pair)

Hiển thị trạng thái

• RUN LED:
  • Xanh: Hoạt động bình thường
  • Đỏ: Đang nhận dữ liệu
• ERR LED:
  • Xanh: Lỗi truyền thông (sáng hoặc nhấp nháy)
  • Đỏ: Đang truyền dữ liệu

Hiệu suất và an toàn

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi: 2000 V AC trong 1 phút

Điều kiện hoạt động

• Nhiệt độ làm việc: -10 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Môi trường: Không có khí ăn mòn hoặc bụi nặng

Tiêu chuẩn

• EMC: EN 61000-6-4 (EMI), EN 61000-6-2 (EMS)
• Tuân thủ RoHS

ỨNG DỤNG PHỔ BIẾN

Module R6-NM1 được sử dụng rộng rãi trong các hệ thống tự động hóa như:

• Hệ thống DCS và PLC với yêu cầu mở rộng I/O từ xa
• Giám sát và thu thập dữ liệu trong nhà máy
• Hệ thống điều khiển phân tán trong công nghiệp
• Kết nối và truyền thông giữa cảm biến và hệ thống điều khiển
• Các ứng dụng yêu cầu truyền thông ổn định qua khoảng cách xa

SẢN PHẨM LIÊN QUAN

• Đế lắp đặt: R6x-BS
• Cáp cấu hình: MCN-CON / COP-US
• Phần mềm cấu hình: R6CON
