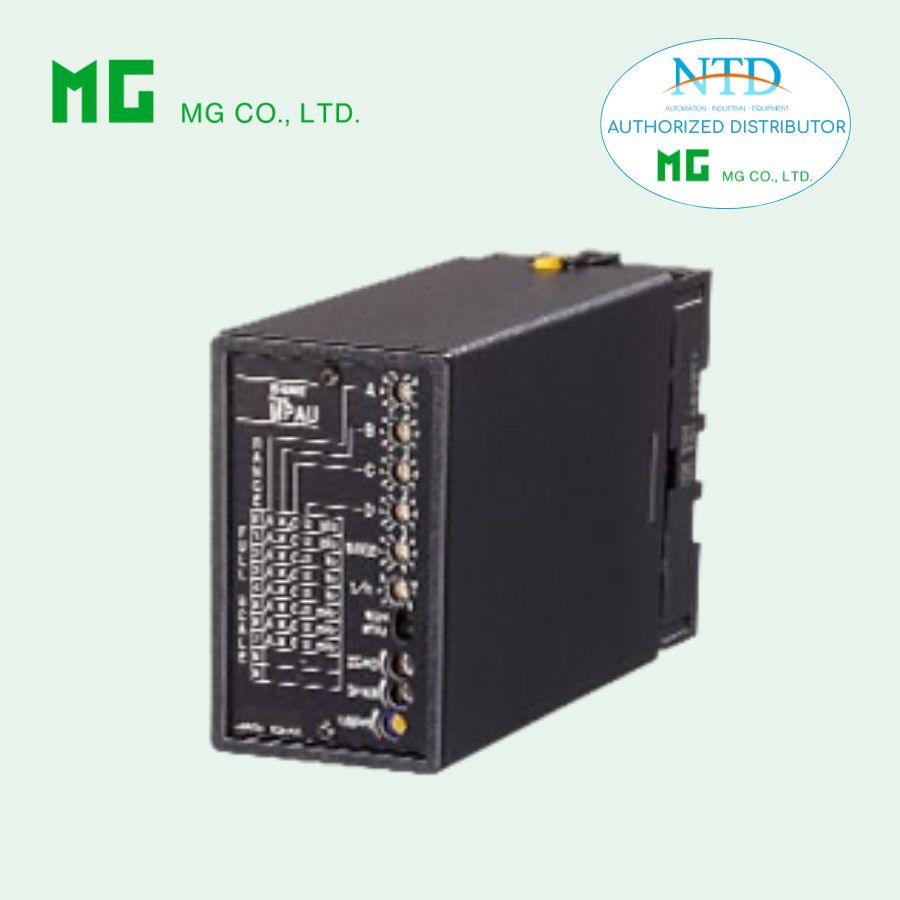

Bộ chuyển đổi tần số MPAU MG (M-System)

MPAU là bộ chuyển đổi tần số sang tín hiệu analog tiêu chuẩn, được thiết kế để chuyển đổi tín hiệu xung (pulse) từ các cảm biến đo lường thành tín hiệu dòng hoặc điện áp (như 4–20 mA, 0–10 V) phục vụ cho hệ thống điều khiển và giám sát.

Thiết bị hỗ trợ nhiều loại đầu vào như open collector, tiếp điểm cơ khí, cảm biến tiệm cận, xung điện áp và xung dòng 2 dây. Với khả năng cách ly cao và độ chính xác vượt trội, MPAU là giải pháp lý tưởng trong các ứng dụng đo lưu lượng, tốc độ quay và tín hiệu xung công nghiệp.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu xung → analog chính xác cao (±0.1%)
• Hỗ trợ đa dạng đầu vào xung:
  • Open collector
  • Tiếp điểm cơ khí
  • Cảm biến tiệm cận (proximity)
  • Xung điện áp
  • Xung dòng 2 dây
• Dải tần số rộng: từ mHz đến 99.99 kHz
• Tích hợp nguồn kích (excitation): 12 V hoặc 24 V DC
• Cách ly tín hiệu lên đến 2000 V AC → tăng độ an toàn hệ thống
• Chống rung tín hiệu (chattering protection) cho tiếp điểm cơ khí
• Bù xung không đều (non-uniform pulse compensation) giúp ổn định đầu ra
• Tùy chỉnh linh hoạt:
  • Dải tần số bằng rotary switch
  • Thời gian đáp ứng (damper: 0 – 5 giây)
• LED hiển thị trạng thái và xung đầu vào
• Thiết kế module cắm (plug-in), lắp DIN rail tiết kiệm không gian

Thông số kỹ thuật chính

Ngõ vào (Input)

• Loại tín hiệu:
  • Open collector
  • Mechanical contact
  • Proximity sensor
  • Voltage pulse
  • Two-wire current pulse
• Dải tần số:
  • Tối đa lên đến 99.99 kHz (tùy loại input)
    Tối thiểu: 1 mHz
• Nguồn kích (Excitation):
  • 12 V DC / 40 mA
  • 24 V DC / 25 mA
  • Có bảo vệ ngắn mạch

Ngõ ra (Output)

• Dòng điện:
  • 4 – 20 mA, 0 – 20 mA, 0 – 10 mA…
• Điện áp:
  • 0 – 10 V, 1 – 5 V, ±10 V…
• Đặc tính:
  • Overrange: 0 – 120%
  • Output giảm dần khi mất tín hiệu đầu vào

Hiệu suất

• Độ chính xác: ±0.1%
• Hệ số nhiệt: ±0.01 %/°C
• Thời gian đáp ứng: ≤ 0.5 giây + 1 chu kỳ xung
• Cách ly: Input – Output – Power
• Khả năng chống nhiễu cao

Cài đặt & điều chỉnh

• Zero: -5 đến +5%
• Span: 95 – 105%
• Damper (lọc tín hiệu): 0 – 5 giây
• Chia xung (pulse division): 1/1 đến 1/16

Điều kiện vận hành

• Nhiệt độ: -5 đến +60°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Nguồn cấp:
  • AC 100 – 240 V
  • DC 12 / 24 / 48 V
• Công suất tiêu thụ:
  • ~4 VA (AC)
  • ~2.5 W (DC)
• Lắp đặt: DIN rail hoặc gắn panel
• Trọng lượng: ~350 g

Tiêu chuẩn & chứng nhận

• EMC: EN 61000-6-2 / EN 61000-6-4
• An toàn điện: EN 61010-1
• RoHS compliant

Ứng dụng phổ biến

• Đo lưu lượng công nghiệp:
  • Flowmeter dạng turbine
  • Flowmeter thể tích (positive displacement)
  • Flowmeter vortex
• Đo tốc độ quay (RPM):
  • Động cơ
  • Máy quay
  • Băng tải
• Xử lý tín hiệu xung trong hệ thống tự động hóa:
  • PLC / DCS
  • Hệ thống SCADA
• Ứng dụng cảm biến tiệm cận & encoder:
  • Đếm xung
  • Giám sát trạng thái
• Chuyển đổi tín hiệu cho hệ thống điều khiển:
  • Từ xung → analog tiêu chuẩn
  • Truyền tín hiệu đi xa, chống nhiễu tốt

MPAU – Frequency Transmitter là giải pháp mạnh mẽ và linh hoạt cho việc chuyển đổi tín hiệu xung trong công nghiệp. Với khả năng tương thích đa dạng cảm biến, độ chính xác cao và khả năng tùy chỉnh linh hoạt, sản phẩm giúp nâng cao độ tin cậy và hiệu quả cho các hệ thống đo lường và điều khiển.
