MÔ-ĐUN HLS MASTER MPHLS CỦA MG (M-SYSTEM)

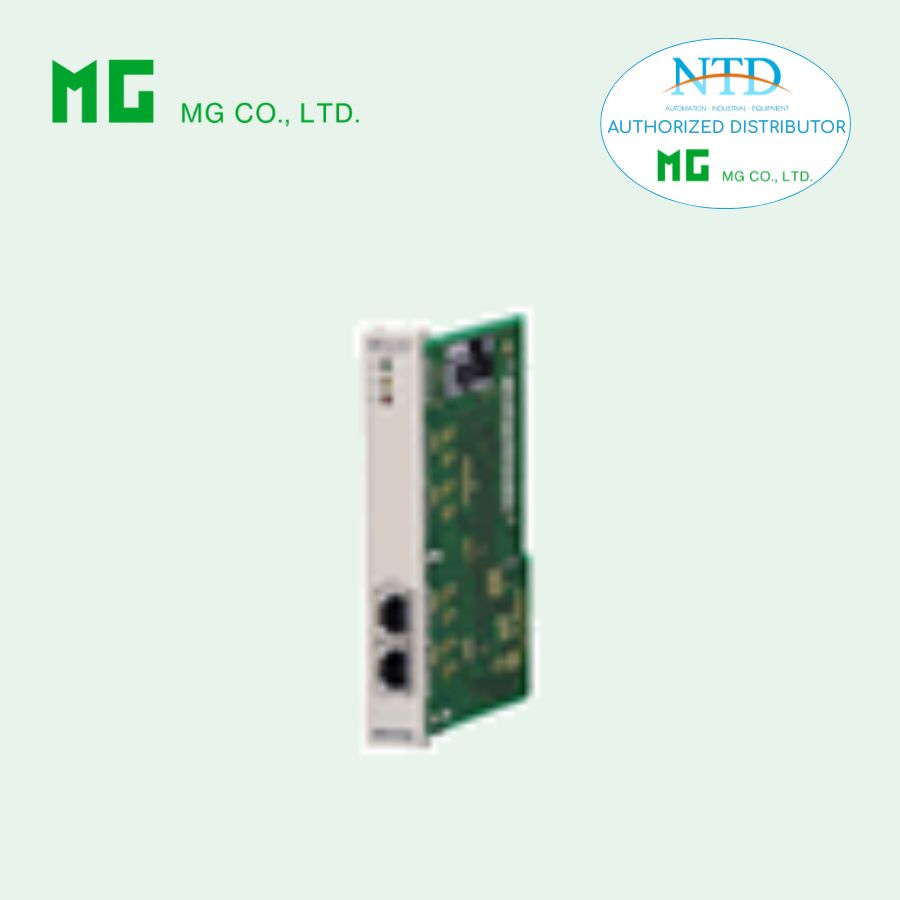

MPHLS-01 – MÔ-ĐUN HLS MASTER – MG (M-SYSTEM)

Mô tả

MPHLS-01 là mô-đun HLS Master thuộc dòng MP Series, được sử dụng với các bộ điều khiển máy của Yaskawa:

• MP2200

• MP2300

• MP3300

👉 Module đóng vai trò master trong mạng HLS (Hi-speed Link System)
👉 Dùng để kết nối I/O analog và digital tốc độ cao

Thông số kỹ thuật chính

1. Chức năng

• Điều khiển mạng HLS với vai trò master

• Kết nối tối đa 63 slave

• Hỗ trợ cấu hình bằng phần mềm MPE720

Truyền thông HLS

• Chế độ truyền:

  • Full-duplex

  • Half-duplex

• Tốc độ & khoảng cách:

  • 12 Mbps → 100 m

  • 6 Mbps → 200 m

  • 3 Mbps → 300 m

• Số slave: 1 – 63 thiết bị

• Hop count: 0 – 7

Cáp mạng

• Shield cable: ZHY262PS, ZHT262PS

• Dual-shield: ZHY262PBA

Điện & tiêu thụ

• Nguồn: 5 V DC (từ controller)

• Dòng tiêu thụ: 180 mA

📌 Điện trở kết thúc: 100 Ω (tích hợp sẵn)

Hiển thị trạng thái

• RUN

• CHK1

• CHK2

Lắp đặt & môi trường

• Nhiệt độ hoạt động: 0 ~ 55°C

• Nhiệt độ lưu trữ: -25 ~ +85°C

• Độ ẩm: 30 – 95% RH

• Môi trường: không ăn mòn

• Lắp trực tiếp vào controller MP series

• Khối lượng: ~70 g

Cách ly & an toàn

• Điện trở cách điện: ≥ 100 MΩ

• Chịu điện áp: 1500 VAC

Tiêu chuẩn

• EMC: EN 61000-6-4 / EN 61000-6-2

• RoHS

Ứng dụng

• Hệ thống điều khiển máy tốc độ cao

• Dây chuyền sản xuất tự động

• Đồng bộ I/O với độ trễ thấp

• Hệ thống motion control của Yaskawa

Ưu điểm nổi bật

• Tốc độ truyền cao (tới 12 Mbps)

• Hỗ trợ nhiều node (63 slave)

• Độ ổn định cao cho hệ thống công nghiệp

• Tích hợp trực tiếp với controller Yaskawa

Lưu ý quan trọng

⚠️ Chỉ sử dụng với controller MP2200 / MP2300 / MP3300
⚠️ Cần phần mềm MPE720 để cấu hình
⚠️ Phải chọn đúng loại cáp HLS để đảm bảo tốc độ
⚠️ Khoảng cách phụ thuộc tốc độ truyền
