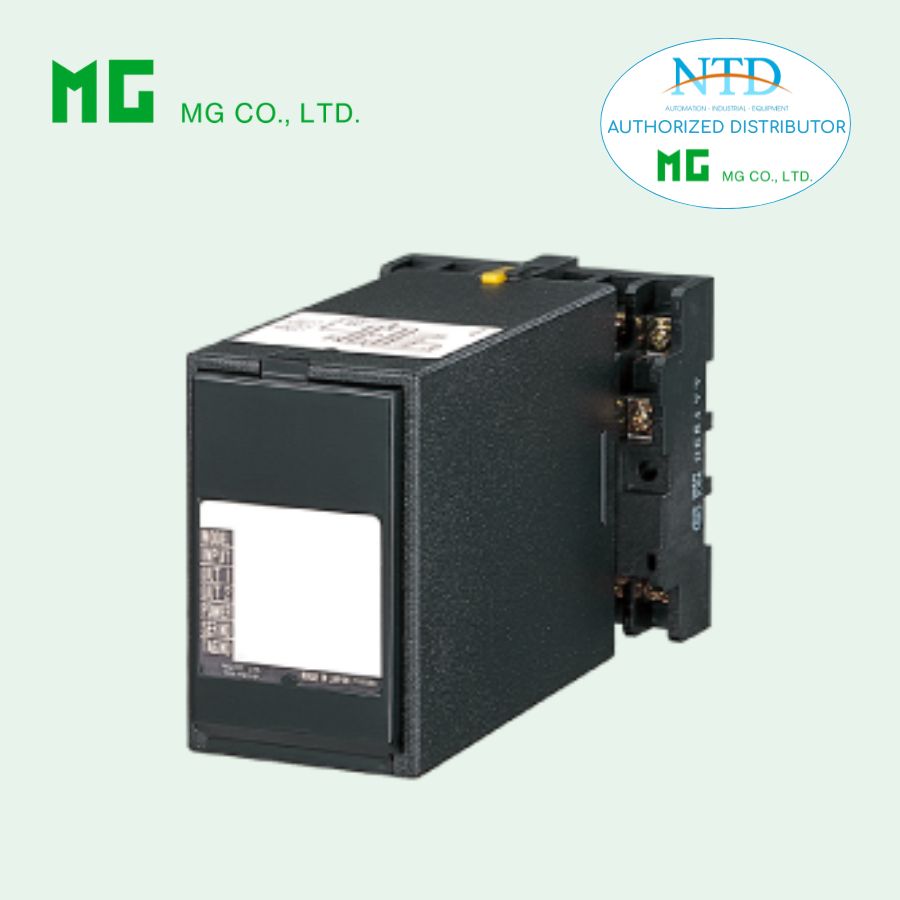

Bộ cảnh báo DC MSEF của MG (M-System)

MSEF là bộ cảnh báo DC dạng plug-in thuộc dòng M-UNIT của hãng M-System, dùng để giám sát tín hiệu DC với điều chỉnh ngưỡng bằng nút bấm mặt trước (front control button) và kích hoạt 2 tiếp điểm relay Hi/Lo khi vượt ngưỡng cài đặt.

Chức năng & Đặc điểm nổi bật

• Cung cấp đầu ra rơ-le SPDT tại các mức đầu vào DC được đặt trước
• Cảnh báo hai điểm (Dual trip)
• Chế độ latching (giữ trạng thái) hoặc non-latching (tự reset)
• Deadband (hysteresis), thời gian trễ ON, chế độ Hi/Lo trip, hành động failsafe có thể lập trình bằng nút UP/DOWN mặt trước
• Rơ-le được bao kín
• Lắp đặt mật độ cao

Ứng dụng điển hình

• Hệ thống cảnh báo (Annunciator)
• Các ứng dụng cảnh báo đa dạng

MÔ HÌNH: MSEF–[1]5–[2][3]

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: MSEF-[1]5-[2][3] Chỉ định mã từ bảng dưới đây cho từng phần [1] và [3]. (Ví dụ: MSEF-65-F/Q)
• Nếu chọn tùy chọn /Q, cần chỉ định chi tiết thông số (Ví dụ: /C01)

[1] ĐẦU VÀO Dòng điện

• A: 4 – 20 mA DC (Điện trở đầu vào 250 Ω)
• B: 2 – 10 mA DC (Điện trở đầu vào 500 Ω)
• C: 1 – 5 mA DC (Điện trở đầu vào 1000 Ω)

Điện áp

• 4: 0 – 10 V DC (Điện trở đầu vào tối thiểu 1 MΩ)
• 5: 0 – 5 V DC (Điện trở đầu vào tối thiểu 1 MΩ)
• 6: 1 – 5 V DC (Điện trở đầu vào tối thiểu 1 MΩ)

ĐẦU RA

• 5: Cảnh báo hai điểm; SPDT hoặc tiếp điểm chuyển đổi

[2] NGUỒN ĐIỆN Nguồn AC

• B: 100 V AC
• C: 110 V AC
• D: 115 V AC
• F: 120 V AC
• G: 200 V AC
• H: 220 V AC
• J: 240 V AC

Nguồn DC

• S: 12 V DC
• R: 24 V DC

[3] TÙY CHỌN

• blank: Không có
• /Q: Tùy chọn khác (chỉ định chi tiết)

THÔNG SỐ TÙY CHỌN Q (có thể chọn nhiều) Lớp phủ (chi tiết xem website hãng)

• /C01: Phủ silicone
• /C02: Phủ polyurethane
• /C03: Phủ cao su

Vật liệu ốc vít đầu nối

• /S01: Thép không gỉ

THÔNG SỐ CHUNG

• Kết cấu: Loại cắm (Plug-in)
• Kết nối: Đầu vít M3.5
• Vật liệu đầu vít: Thép mạ crom (tiêu chuẩn) hoặc thép không gỉ
• Vật liệu vỏ: Nhựa chống cháy (màu đen)
• Cách ly: Giữa đầu vào – đầu ra – nguồn
• Chế độ latching: Có thể chọn thay thế cho deadband; reset bằng cách tắt nguồn
• Đèn LED mặt trước: LED hai màu đỏ/xanh
  • Chế độ Run: Đỏ sáng khi cảnh báo (L1 cho Output 1, L2 cho Output 2)
  • Chế độ Check: Xanh sáng
  • Chế độ Set: Đỏ/xanh sáng
• Hiển thị: LED 4 chữ số (digital meter)
• Phạm vi hiển thị: -14.0 đến +113.5 %
• Lập trình bằng bàn phím mặt trước (UP/DOWN buttons): • Điểm trip • Hysteresis (deadband) • Latching • Chế độ trip (Hi/Lo, cuộn dây energized/de-energized) • Thời gian trễ ON (ON-delay time) • Thời gian trễ bật nguồn (Power ON-delay time) (Chi tiết tham khảo hướng dẫn sử dụng)

THÔNG SỐ ĐẦU VÀO

Dòng điện DC

• Shunt resistor gắn sẵn tại đầu vào (công suất 0.5 W)

THÔNG SỐ ĐẦU RA

• Tiếp điểm rơ-le SPDT (tiếp điểm chuyển đổi)
• Định mức tiếp điểm: 100 V AC @ 5 A (cos ø = 1) 120 V AC @ 5 A (cos ø = 1) 240 V AC @ 2.5 A (cos ø = 1) 30 V DC @ 5 A (tải thuần trở)
• Điện áp chuyển mạch tối đa: 300 V AC hoặc 125 V DC
• Công suất chuyển mạch tối đa: 600 VA hoặc 150 W
• Tải tối thiểu: 5 V DC @ 10 mA
• Tuổi thọ cơ học: 5 × 10⁷ chu kỳ

LẮP ĐẶT

• Tiêu thụ công suất: • AC: Phạm vi hoạt động ±10 %, 50/60 ±2 Hz, khoảng 3 VA • DC: Phạm vi hoạt động ±10 %, gợn sóng tối đa 10 %p-p, khoảng 3 W (120 mA tại 24 V)
• Nhiệt độ hoạt động: -5 đến +60°C
• Độ ẩm hoạt động: 30 đến 90 %RH (không ngưng tụ)
• Lắp đặt: Bề mặt hoặc thanh DIN rail
• Trọng lượng: 400 g

HIỆU SUẤT (tính theo % span)

• Độ chính xác setpoint: ±0.5 %
• Độ chính xác hiển thị: ±0.1 %
• Độ chính xác deadband: ±0.3 %
• Độ lặp lại điểm trip: ±0.1 %
• Hệ số nhiệt độ: ±0.015 %/°C (±0.008 %/°F)
• Thời gian đáp ứng: ≤ 0.5 giây (0 – 100 % tại setpoint 90 %)
• Ảnh hưởng điện áp nguồn: ±0.1 % trên toàn phạm vi
• Điện trở cách điện: ≥ 100 MΩ (tại 500 V DC)
• Độ bền điện: 2000 V AC trong 1 phút (giữa đầu vào – đầu ra – nguồn – nối đất)

TIÊU CHUẨN & CHỨNG NHẬN

Phù hợp EU:

• Chỉ thị EMC • EMI: EN 61000-6-4 • EMS: EN 61000-6-2
• Chỉ thị Điện áp thấp • EN 61010-1 • Phân loại đo lường II (đầu ra) • Phân loại lắp đặt II (nguồn) • Độ ô nhiễm 2 • Giữa đầu vào – đầu ra – nguồn: Cách điện cơ bản (Basic insulation) 300 V
