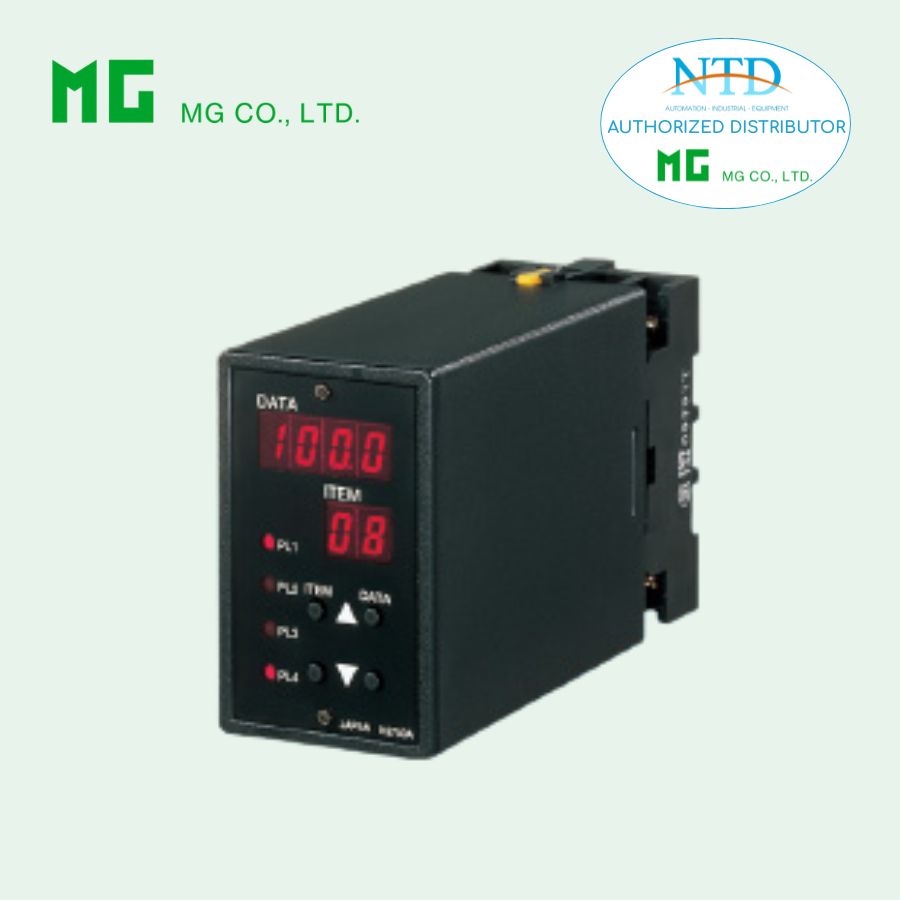

MXAB là trạm sao lưu tín hiệu analog thuộc dòng Plug-in Signal Conditioners MX-UNIT, được thiết kế để xử lý và duy trì tín hiệu điều khiển trong các hệ thống điều khiển tự động như máy tính công nghiệp hoặc DCS. Thiết bị cho phép duy trì hoạt động ổn định của hệ thống ngay cả khi máy tính hoặc hệ thống DCS gặp sự cố, nhờ khả năng chuyển sang chế độ điều khiển thủ công.
MXAB có khả năng tiếp nhận tín hiệu điều khiển từ máy tính hoặc hệ thống DCS, sau đó truyền tín hiệu điều khiển analog ra các thiết bị hiện trường. Khi hệ thống điều khiển chính gặp lỗi hoặc mất kết nối, thiết bị cho phép người vận hành chuyển sang chế độ điều khiển thủ công để duy trì hoạt động của hệ thống. Ngoài ra, MXAB còn có khả năng khởi động lại tại giá trị tín hiệu cuối cùng đã lưu trước khi mất nguồn, giúp đảm bảo quá trình vận hành liên tục.
Với thiết kế dạng module cắm, màn hình LED hiển thị rõ ràng và khả năng cấu hình trực tiếp từ mặt trước thiết bị, MXAB là giải pháp đáng tin cậy cho các hệ thống điều khiển công nghiệp yêu cầu độ ổn định và khả năng dự phòng cao.
Đặc điểm nổi bật
- Cho phép thao tác và xử lý tín hiệu điều khiển từ máy tính hoặc hệ thống DCS.
- Cung cấp chức năng điều khiển thủ công khi hệ thống điều khiển chính gặp sự cố.
- Có khả năng khởi động lại tại giá trị tín hiệu cuối cùng trước khi mất nguồn.
- Điều chỉnh tốc độ thay đổi tín hiệu (ramp rate) linh hoạt trong chế độ thủ công.
- Cách ly giữa đầu vào, đầu ra và nguồn cấp nhằm tăng độ an toàn và giảm nhiễu.
- Có thể sử dụng như bộ điều khiển chuyển đổi giữa chế độ tự động và thủ công.
- Hỗ trợ lập trình và cấu hình trực tiếp thông qua các phím trên mặt trước.
- Màn hình LED 7 đoạn hiển thị giá trị tín hiệu với độ phân giải cao.
- Thiết kế dạng module cắm giúp lắp đặt và bảo trì thuận tiện.
Thông số kỹ thuật
Thông tin chung
-
Model: MXAB-[1][2]-[3][4]
-
Loại thiết bị: Trạm sao lưu tín hiệu analog
-
Cấu trúc: Dạng cắm (plug-in)
-
Kết nối: Cọc vít M3.5
-
Vật liệu vỏ: Nhựa chống cháy màu đen
-
Cách ly: Giữa đầu vào, đầu ra và nguồn cấp
Đầu vào
Tín hiệu điện áp DC từ máy tính hoặc DCS
-
Dải -1 đến +1 V DC, điện trở đầu vào tối thiểu 100 kΩ
-
Dải -10 đến +10 V DC, điện trở đầu vào tối thiểu 1 MΩ
-
Dải -30 đến +30 V DC, điện trở đầu vào tối thiểu 1 MΩ
Dải hoạt động
-
S1: -1.15 đến +1.15 V DC
-
S2: -11.5 đến +11.5 V DC
-
S3: -34.5 đến +34.5 V DC
Bước điều chỉnh tối thiểu
-
S1: 10 mV
-
S2 và S3: 100 mV
Ngõ vào tiếp điểm
-
Mức TTL hoặc tiếp điểm khô/open collector
-
Điện áp phát hiện khoảng 5 V
-
Dòng sink tối đa 0.5 mA
Các tín hiệu điều khiển
-
Stop signal: chuyển đổi giữa chế độ AUTO và MAN
-
UP/DOWN signal: điều chỉnh giá trị đầu ra trong chế độ MAN
Đầu ra
Tín hiệu dòng
-
0 – 20 mA DC
-
Dải hoạt động: 0 – 24 mA
-
Bước điều chỉnh: 0.1 mA
-
Giá trị mặc định: 4 – 20 mA
Tín hiệu điện áp
-
-1 đến +1 V DC
-
-10 đến +10 V DC
Bước điều chỉnh
-
10 mV đối với dải ±1 V
-
100 mV đối với dải ±10 V
Nguồn cấp
Nguồn AC
-
100 – 240 V AC
-
Dải hoạt động: 85 – 264 V AC
-
Tần số: 47 – 66 Hz
Nguồn DC
-
12 – 24 V DC
-
Dải hoạt động: 10.8 – 26.4 V DC
Hoặc
-
110 V DC
-
Dải hoạt động: 85 – 150 V DC
Công suất tiêu thụ
-
AC: khoảng 10 VA
-
DC: khoảng 3.5 W
Hiển thị và cấu hình
-
Màn hình LED 7 đoạn màu đỏ
-
Chiều cao ký tự: 8 mm
-
Hiển thị dữ liệu: 4 chữ số
-
Hiển thị mục cấu hình: 2 chữ số
-
Dải hiển thị: -9999 đến 9999
-
Chế độ tiết kiệm điện khi không thao tác
Điều chỉnh và lập trình
-
Thiết lập dải đo
-
Thiết lập trung bình động
-
Điều chỉnh thời gian đáp ứng
-
Chế độ truy hồi giá trị
-
Cài đặt giá trị khởi tạo, giới hạn cao và thấp
Hiệu suất
-
Độ chính xác đầu vào: ±0.05 %
-
Độ chính xác đầu ra: ±0.05 %
-
Hệ số nhiệt độ: ±0.015 %/°C
-
Thời gian đáp ứng AUTO: khoảng 0.5 đến 100 giây
-
Thời gian đáp ứng MAN: 1 đến 999 giây
Bộ nhớ
-
Lưu giá trị đầu ra khi mất nguồn bằng bộ nhớ E2PROM
Cách điện
-
Điện trở cách điện: ≥ 100 MΩ tại 500 V DC
-
Điện áp chịu đựng: 2000 V AC trong 1 phút giữa đầu vào, đầu ra, nguồn và đất
Điều kiện hoạt động
-
Nhiệt độ hoạt động: -5 đến +55°C
-
Độ ẩm hoạt động: 30 đến 90 %RH (không ngưng tụ)
Lắp đặt
-
Phương thức lắp đặt: gắn bề mặt hoặc thanh DIN
-
Khối lượng: khoảng 450 g
Tiêu chuẩn và chứng nhận
-
Tuân thủ chỉ thị EMC của Liên minh châu Âu
-
EMI: EN 61000-6-4
-
EMS: EN 61000-6-2
-
-
Tuân thủ chỉ thị điện áp thấp
-
EN 61010-1
-
-
Tuân thủ chỉ thị RoHS
Ứng dụng thực tế
MXAB được sử dụng trong các hệ thống điều khiển công nghiệp cần cơ chế dự phòng tín hiệu và khả năng chuyển đổi giữa điều khiển tự động và thủ công.
Một số ứng dụng phổ biến gồm:
-
Hệ thống điều khiển sử dụng máy tính hoặc DCS cần chức năng sao lưu tín hiệu.
-
Hệ thống tự động hóa trong nhà máy sản xuất, hóa chất, dầu khí hoặc năng lượng.
-
Các ứng dụng cần duy trì tín hiệu điều khiển khi hệ thống điều khiển trung tâm gặp sự cố.
-
Sử dụng như bộ điều khiển chuyển đổi giữa chế độ tự động và thủ công trong dây chuyền sản xuất.
Nhờ khả năng điều khiển linh hoạt, lưu trữ giá trị tín hiệu và hỗ trợ điều khiển thủ công khi cần thiết, MXAB là giải pháp đáng tin cậy để đảm bảo tính liên tục và ổn định cho các hệ thống điều khiển công nghiệp.
