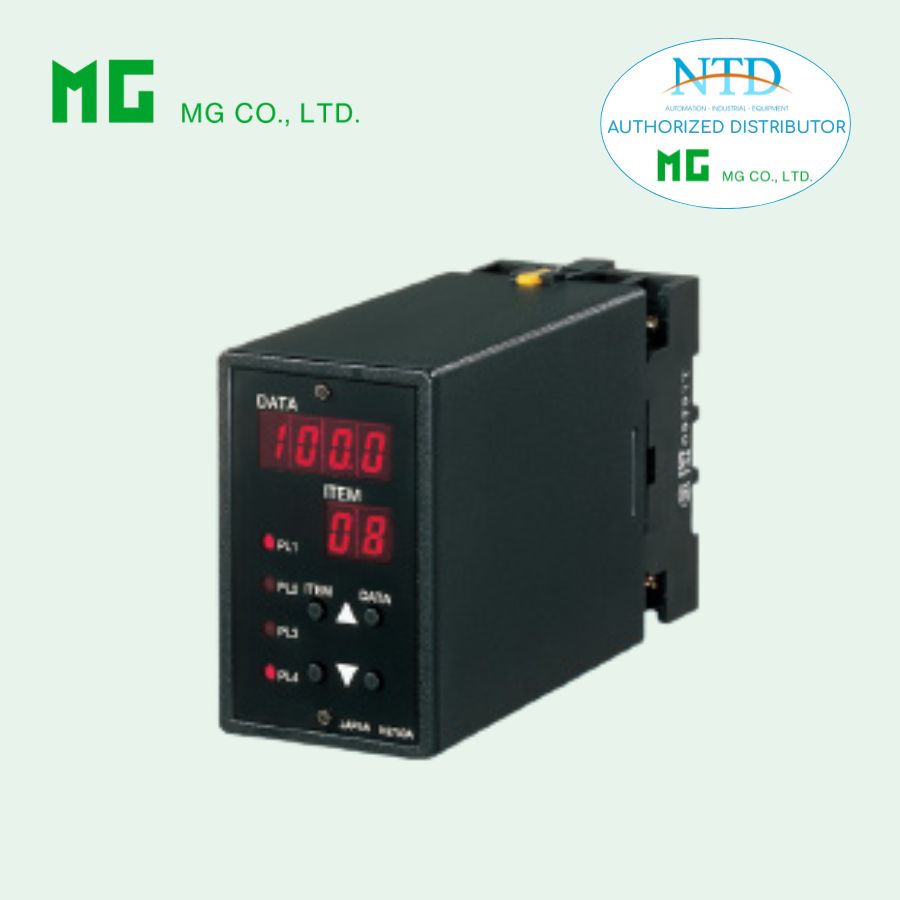

Bộ chuyển đổi tín hiệu DC MXAP MG (M-System)

MXAP là bộ chuyển đổi tín hiệu DC sang tần số thuộc dòng Plug-in Signal Conditioners MX-UNIT, được thiết kế để chuyển đổi tín hiệu dòng hoặc điện áp DC thành tín hiệu xung tần số tỷ lệ với giá trị đầu vào. Thiết bị thường được sử dụng trong các hệ thống đo lường và điều khiển công nghiệp, đặc biệt là các ứng dụng cần đếm xung hoặc tổng hợp tín hiệu thông qua bộ đếm.

MXAP cho phép cấu hình linh hoạt các thông số như dải đầu vào, dải tần số đầu ra, độ rộng xung và logic đầu ra thông qua các phím điều khiển trên mặt trước thiết bị. Màn hình LED hiển thị rõ ràng giúp người vận hành dễ dàng thiết lập và theo dõi giá trị tín hiệu. Thiết bị còn tích hợp chức năng cắt tín hiệu mức thấp, tổng hợp xung và xuất tín hiệu kiểm tra vòng lặp, giúp tối ưu hóa quá trình vận hành trong hệ thống tự động hóa.

Với khả năng cách ly tín hiệu lên đến 2000 V AC và thiết kế module cắm gọn gàng, MXAP là giải pháp hiệu quả cho các hệ thống chuyển đổi tín hiệu và ứng dụng tổng hợp xung trong môi trường công nghiệp.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu dòng hoặc điện áp DC thành tín hiệu xung tần số tỷ lệ với giá trị đầu vào.
• Cho phép lập trình dải tần số đầu ra và độ rộng xung trực tiếp tại mặt trước thiết bị.
• Hỗ trợ nhiều dạng đầu ra xung như open collector, voltage pulse, RS-422 line driver hoặc AC/DC switch.
• Có chức năng cắt tín hiệu mức thấp nhằm loại bỏ nhiễu trong vùng tín hiệu nhỏ.
• Tích hợp chức năng tổng hợp xung với khả năng reset thủ công hoặc tự động.
• Có chức năng xuất tín hiệu kiểm tra vòng lặp phục vụ quá trình bảo trì và kiểm tra hệ thống.
• Màn hình LED hiển thị 7 đoạn giúp dễ dàng theo dõi và cấu hình thông số.
• Cách ly giữa đầu vào, đầu ra và nguồn cấp với điện áp cách ly lên đến 2000 V AC.
• Thiết kế dạng module cắm cho phép lắp đặt mật độ cao và thuận tiện bảo trì.

Thông số kỹ thuật

Thông tin chung

• Model: MXAP-[1][2]-[3][4]

• Loại thiết bị: Bộ chuyển đổi DC sang tần số

• Cấu trúc: Dạng cắm (plug-in)

• Kết nối: Cọc vít M3.5

• Vật liệu vỏ: Nhựa chống cháy màu đen

• Cách ly: Giữa đầu vào, đầu ra và nguồn cấp

Hiển thị và cấu hình

• Màn hình LED 7 đoạn màu đỏ

• Chiều cao ký tự: 8 mm

• Hiển thị dữ liệu: 4 chữ số

• Hiển thị mục cấu hình: 2 chữ số

• Dải hiển thị: -9999 đến 9999

• Bộ đếm tổng xung: 0 đến 99,999,999

• Chế độ tiết kiệm điện khi không thao tác

Đầu vào

Tín hiệu dòng

• 0 – 50 mA DC

• Điện trở đầu vào: 100 Ω

• Dải hoạt động: 0 – 70 mA DC

• Giá trị mặc định: 4 – 20 mA DC

Tín hiệu điện áp

• -1 đến +1 V DC, điện trở đầu vào tối thiểu 100 kΩ

• -10 đến +10 V DC, điện trở đầu vào tối thiểu 1 MΩ

• -30 đến +30 V DC, điện trở đầu vào tối thiểu 1 MΩ

Dải hoạt động

• S1: -1.15 đến +1.15 V DC

• S2: -11.5 đến +11.5 V DC

• S3: -34.5 đến +34.5 V DC

Bước điều chỉnh tối thiểu

• 10 mV đối với dải ±1 V

• 100 mV đối với dải ±10 V và ±30 V

Đầu ra

Open collector

• Điện áp tối đa: 50 V DC

• Dòng tải: 50 mA

• Dải tần số: 0 đến 10 xung/giờ đến 10 kHz

• Điện áp bão hòa: 0.6 V DC

Voltage pulse

• Dải tần số: 0 đến 10 xung/giờ đến 10 kHz

• Mức thấp: ≤ 0.5 V

• Mức cao: 5 đến 24 V ±10 %

• Điện trở tải tối thiểu: 5 kΩ

RS-422 line driver

• Dải tần số: 0 đến 10 xung/giờ đến 10 kHz

• Tuân theo chuẩn EIA/TIA-422-B

AC/DC switch

• 120 V AC/DC

• Dòng tải: 200 mA

• Dải tần số: 0 đến 10 xung/giờ đến 10 Hz

Độ rộng xung

• Tỷ lệ duty khoảng 50 %

• Hoặc chế độ one-shot với độ rộng xung từ 1 ms đến 10 giây

• Đối với AC/DC switch: 50 ms đến 10 giây

Nguồn cấp

Nguồn AC

• 100 – 240 V AC

• Dải hoạt động: 85 – 264 V AC

• Tần số: 47 – 66 Hz

Nguồn DC

• 12 – 24 V DC

• Dải hoạt động: 10.8 – 26.4 V DC

Hoặc

• 110 V DC

• Dải hoạt động: 85 – 150 V DC

Công suất tiêu thụ

• AC: khoảng 3.5 VA tại 100 V, 5 VA tại 200 V, 7 VA tại 264 V

• DC: khoảng 3.3 W

Hiệu suất

• Độ chính xác đầu vào: ±0.05 %

• Độ chính xác đầu ra:

  • ±0.3 % tại dải 10 kHz

  • ±0.05 % tại dải 1 kHz hoặc thấp hơn

• Hệ số nhiệt độ: ±0.015 %/°C

• Thời gian đáp ứng: 0.3 giây cộng với một chu kỳ xung tại 100 % đầu ra

Cách điện

• Điện trở cách điện: ≥ 100 MΩ tại 500 V DC

• Điện áp chịu đựng: 2000 V AC trong 1 phút giữa đầu vào, đầu ra, nguồn và đất

Điều kiện hoạt động

• Nhiệt độ hoạt động: -5 đến +55°C

• Độ ẩm hoạt động: 30 đến 90 %RH (không ngưng tụ)

Lắp đặt

• Phương thức lắp đặt: gắn bề mặt hoặc thanh DIN

• Khối lượng: khoảng 450 g

Tiêu chuẩn và chứng nhận

• Tuân thủ chỉ thị EMC của Liên minh châu Âu

  • EMI: EN 61000-6-4

  • EMS: EN 61000-6-2

• Tuân thủ chỉ thị điện áp thấp EN 61010-1

• Tuân thủ chỉ thị RoHS

Ứng dụng thực tế

MXAP được sử dụng trong nhiều hệ thống tự động hóa công nghiệp để chuyển đổi tín hiệu analog thành tín hiệu xung phục vụ cho các thiết bị đếm hoặc giám sát lưu lượng.

Một số ứng dụng phổ biến gồm:

• Hệ thống tổng hợp tín hiệu kết hợp với bộ đếm xung trong các dây chuyền sản xuất.

• Chuyển đổi tín hiệu analog từ cảm biến lưu lượng, áp suất hoặc mức sang tín hiệu xung.

• Hệ thống giám sát và đo lường cần tín hiệu xung để tính toán hoặc thống kê dữ liệu.

• Ứng dụng trong các nhà máy xử lý nước, năng lượng, dầu khí và sản xuất công nghiệp.

Nhờ khả năng chuyển đổi tín hiệu chính xác, cấu hình linh hoạt và tích hợp nhiều chức năng hỗ trợ vận hành, MXAP là giải pháp hiệu quả cho các hệ thống chuyển đổi tín hiệu analog sang xung trong môi trường công nghiệp.
