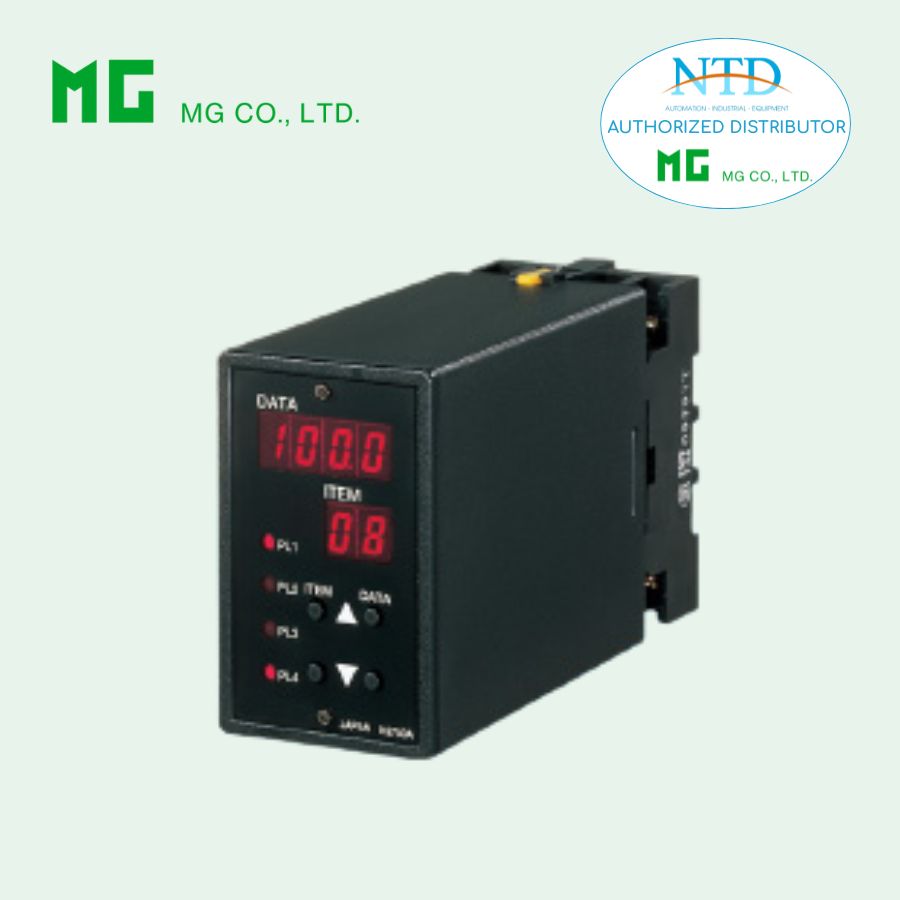

MXCB là trạm dự phòng điều khiển máy tính thuộc dòng Plug-in Signal Conditioners MX-UNIT, được thiết kế để điều khiển và duy trì tín hiệu analog trong các hệ thống điều khiển công nghiệp sử dụng máy tính hoặc hệ thống DCS. Thiết bị cho phép thao tác và giữ tín hiệu analog thông qua các tín hiệu tiếp điểm từ máy tính, đảm bảo hệ thống vẫn có thể vận hành ổn định ngay cả khi hệ thống điều khiển trung tâm gặp sự cố.
MXCB hỗ trợ điều khiển thủ công thông qua bộ Soft-Terminal như ST hoặc STL, cho phép người vận hành dễ dàng điều chỉnh tín hiệu đầu ra trong trường hợp cần can thiệp trực tiếp. Thiết bị có khả năng khởi động lại tại giá trị tín hiệu cuối cùng đã lưu trước khi mất nguồn, giúp duy trì trạng thái vận hành ổn định của hệ thống. Với thiết kế dạng module cắm, màn hình LED hiển thị rõ ràng và khả năng cấu hình trực tiếp từ mặt trước, MXCB là giải pháp đáng tin cậy cho các hệ thống điều khiển yêu cầu tính ổn định và khả năng dự phòng cao.
Đặc điểm nổi bật
- Cho phép điều khiển và giữ tín hiệu analog thông qua tín hiệu tiếp điểm từ máy tính hoặc hệ thống DCS.
- Hỗ trợ điều khiển thủ công thông qua bộ Soft-Terminal ST hoặc STL.
- Cho phép tăng hoặc giảm tín hiệu đầu ra bằng tín hiệu UP/DOWN từ máy tính hoặc thiết bị điều khiển.
- Có khả năng chuyển đổi giữa chế độ tự động và thủ công bằng tín hiệu STOP.
- Khởi động lại tại giá trị tín hiệu cuối cùng trước khi mất nguồn nhờ bộ nhớ không bay hơi.
- Cách ly giữa đầu ra và nguồn cấp giúp giảm nhiễu và bảo vệ hệ thống.
- Cho phép cấu hình và lập trình thông số trực tiếp từ mặt trước thiết bị.
- Màn hình LED hiển thị giá trị tín hiệu rõ ràng với độ phân giải cao.
- Thiết kế dạng module cắm thuận tiện cho việc lắp đặt và bảo trì.
Thông số kỹ thuật
Thông tin chung
- Model: MXCB-[1]-[2][3]
- Loại thiết bị: Trạm dự phòng điều khiển máy tính
- Cấu trúc: Dạng cắm (plug-in)
- Kết nối: Cọc vít M3.5
- Vật liệu vỏ: Nhựa chống cháy màu đen
- Cách ly: Giữa đầu ra và nguồn cấp
Hiển thị và cấu hình
-
Màn hình LED 7 đoạn màu đỏ
-
Chiều cao ký tự: 8 mm
-
Hiển thị dữ liệu: 4 chữ số
-
Hiển thị mục cấu hình: 2 chữ số
-
Dải hiển thị: -9999 đến 9999
-
Hiển thị tín hiệu đầu ra theo đơn vị kỹ thuật
-
Chế độ tiết kiệm điện khi không thao tác
Đầu vào
Tín hiệu tiếp điểm
-
Mức TTL (5V CMOS) hoặc open collector / tiếp điểm khô
-
Điện áp phát hiện: khoảng 5 V
-
Điện áp bão hòa: ≤ 1 V
-
Dòng sink: 0.5 mA
Các tín hiệu điều khiển
-
UP/DOWN từ máy tính: tăng hoặc giảm tín hiệu đầu ra
-
STOP từ máy tính: chuyển đổi giữa chế độ AUTO và MAN
-
UP/DOWN từ Soft-Terminal: điều khiển đầu ra trong chế độ MAN
Đầu ra
Tín hiệu dòng
-
0 – 20 mA DC
-
Dải hoạt động: 0 – 24 mA
-
Bước điều chỉnh: 0.1 mA
-
Giá trị mặc định: 4 – 20 mA DC
-
Điện trở tải tối đa: 600 Ω
Tín hiệu điện áp
-
-1 đến +1 V DC
-
-10 đến +10 V DC
Dải hoạt động
-
V1: -1.15 đến +1.15 V DC
-
V2: -11.5 đến +11.5 V DC
Bước điều chỉnh
-
10 mV đối với dải ±1 V
-
100 mV đối với dải ±10 V
Nguồn cấp
Nguồn AC
-
100 – 240 V AC
-
Dải hoạt động: 85 – 264 V AC
-
Tần số: 47 – 66 Hz
Nguồn DC
-
12 – 24 V DC
-
Dải hoạt động: 10.8 – 26.4 V DC
Hoặc
-
110 V DC
-
Dải hoạt động: 85 – 150 V DC
Công suất tiêu thụ
-
AC: khoảng 10 VA
-
DC: khoảng 3.5 W
Hiệu suất
-
Độ chính xác: ±0.1 %
-
Hệ số nhiệt độ: ±0.015 %/°C
-
Thời gian đáp ứng: khoảng 1 – 999 giây (0 – 100 %)
-
Sai số hiển thị: ±1 digit
Bộ nhớ
-
Lưu giá trị đầu ra khi mất nguồn bằng bộ nhớ E2PROM
Cách điện
-
Điện trở cách điện: ≥ 100 MΩ tại 500 V DC
-
Điện áp chịu đựng: 2000 V AC trong 1 phút giữa đầu ra, nguồn và đất
Điều kiện hoạt động
-
Nhiệt độ hoạt động: -5 đến +55°C
-
Độ ẩm hoạt động: 30 đến 90 %RH (không ngưng tụ)
Lắp đặt
-
Phương thức lắp đặt: gắn bề mặt hoặc thanh DIN
-
Khối lượng: khoảng 450 g
Tiêu chuẩn và chứng nhận
-
Tuân thủ chỉ thị EMC của Liên minh châu Âu
-
EMI: EN 61000-6-4
-
EMS: EN 61000-6-2
-
-
Tuân thủ chỉ thị điện áp thấp EN 61010-1
-
Tuân thủ chỉ thị RoHS
Ứng dụng thực tế
MXCB được sử dụng trong các hệ thống điều khiển công nghiệp cần chức năng dự phòng tín hiệu và khả năng điều khiển thủ công khi hệ thống điều khiển trung tâm gặp sự cố.
Một số ứng dụng phổ biến gồm:
- Hệ thống điều khiển sử dụng máy tính hoặc DCS cần cơ chế dự phòng điều khiển.
- Điều khiển van hoặc damper thông qua tín hiệu ON/OFF từ máy tính.
- Hệ thống tự động hóa yêu cầu chuyển đổi giữa chế độ điều khiển tự động và thủ công.
- Các dây chuyền sản xuất công nghiệp cần đảm bảo quá trình vận hành liên tục ngay cả khi hệ thống điều khiển trung tâm gặp lỗi.
Nhờ khả năng điều khiển linh hoạt, hỗ trợ điều khiển thủ công và lưu trữ giá trị tín hiệu, MXCB là giải pháp hiệu quả để duy trì sự ổn định và độ tin cậy cho các hệ thống điều khiển công nghiệp.
