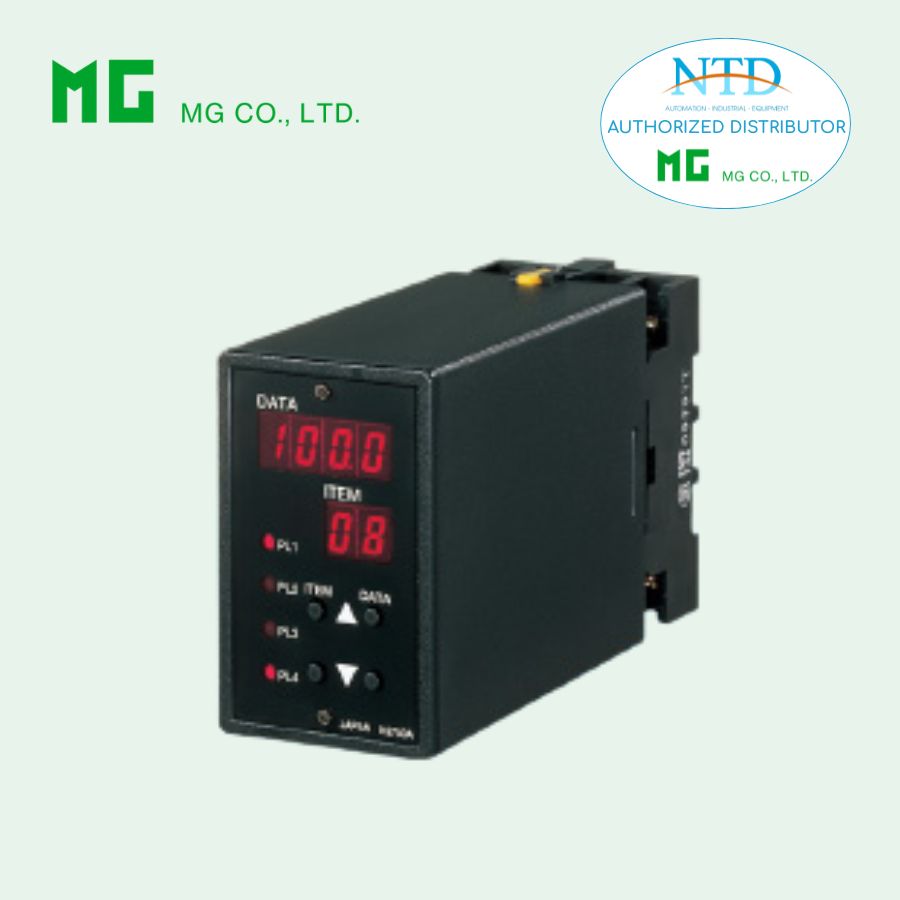

MXF là bộ truyền tín hiệu thuộc dòng Plug-in Signal Conditioners MX-UNIT, được thiết kế để chuyển đổi tín hiệu điện áp DC đầu vào thành tín hiệu quá trình tiêu chuẩn dùng trong các hệ thống điều khiển và tự động hóa công nghiệp. Thiết bị hỗ trợ cấu hình linh hoạt ngay tại mặt trước, cho phép người dùng dễ dàng thiết lập dải tín hiệu đầu vào và đầu ra phù hợp với từng ứng dụng thực tế.
MXF tích hợp nhiều chức năng xử lý tín hiệu như tuyến tính, bình phương, căn bậc hai hoặc nghịch đảo, giúp tối ưu việc xử lý dữ liệu đo lường trong hệ thống điều khiển. Thiết bị còn hỗ trợ các chức năng đảo tín hiệu, thiết lập hệ số tỷ lệ, bù sai lệch đầu ra và cài đặt giới hạn trên dưới nhằm đảm bảo tín hiệu đầu ra luôn nằm trong phạm vi an toàn. Với khả năng cách ly lên đến 2000 V AC và thiết kế dạng module cắm, MXF mang lại độ tin cậy cao và dễ dàng lắp đặt trong các tủ điều khiển có mật độ thiết bị lớn.
Đặc điểm nổi bật
- Chuyển đổi tín hiệu điện áp DC đầu vào thành tín hiệu quá trình tiêu chuẩn.
- Cho phép cấu hình dải tín hiệu đầu vào và đầu ra trực tiếp tại hiện trường.
- Lập trình dễ dàng thông qua các phím UP và DOWN ở mặt trước thiết bị.
- Màn hình LED hiển thị 4 chữ số và 2 chữ số giúp theo dõi và cấu hình thuận tiện.
- Hỗ trợ nhiều hàm xử lý tín hiệu như tuyến tính, bình phương, căn bậc hai và nghịch đảo.
- Có chức năng đảo chiều tín hiệu đầu vào hoặc đầu ra.
- Cho phép thiết lập hệ số tỷ lệ và độ lệch đầu ra theo công thức xử lý tín hiệu.
- Cài đặt giới hạn cao và thấp cho tín hiệu đầu ra.
- Hỗ trợ chức năng kiểm tra vòng lặp tín hiệu.
- Cách ly tín hiệu giữa đầu vào, đầu ra và nguồn cấp lên đến 2000 V AC.
- Thiết kế dạng module cắm giúp lắp đặt mật độ cao trong tủ điều khiển.
Thông số kỹ thuật
Thông tin chung
- Model: MXF-[1][2]-[3][4]
- Loại thiết bị: Bộ truyền tín hiệu
- Cấu trúc: Dạng cắm (plug-in)
- Kết nối: Cọc vít M3.5
- Vật liệu vỏ: Nhựa chống cháy màu đen
- Cách ly: Giữa đầu vào, đầu ra và nguồn cấp
- Công thức xử lý tín hiệu: Xo = K × F(Xi) + B
Trong đó
- Xo là tín hiệu đầu ra
- Xi là tín hiệu đầu vào
- F là hàm xử lý tín hiệu
- K là hệ số khuếch đại
- B là độ lệch đầu ra
Hiển thị và cấu hình
- Màn hình LED 7 đoạn màu đỏ
- Chiều cao ký tự: 8 mm
- Hiển thị dữ liệu: 4 chữ số
- Hiển thị mục cấu hình: 2 chữ số
- Dải hiển thị: -9999 đến 9999
- Hiển thị giá trị tín hiệu theo đơn vị kỹ thuật
- Cảnh báo vượt dải bằng nhấp nháy LED
- Chế độ tiết kiệm điện khi không thao tác
Đầu vào
Tín hiệu điện áp DC
-
S1: -1 đến +1 V DC
-
S2: -10 đến +10 V DC
-
S3: -30 đến +30 V DC
Dải hoạt động
-
S1: -1.15 đến +1.15 V DC
-
S2: -11.5 đến +11.5 V DC
-
S3: -34.5 đến +34.5 V DC
Độ phân giải điều chỉnh
-
10 mV đối với dải ±1 V
-
100 mV đối với dải ±10 V và ±30 V
Trở kháng đầu vào
-
Tối thiểu 1 MΩ
Đầu ra
Tín hiệu dòng
-
0 đến 20 mA DC
-
Dải hoạt động: 0 đến 24 mA
-
Bước điều chỉnh: 0.1 mA
-
Giá trị mặc định: 4 đến 20 mA DC
-
Điện trở tải tối đa: 600 Ω
Tín hiệu điện áp
-
V1: -1 đến +1 V DC
-
V2: -10 đến +10 V DC
Dải hoạt động
-
V1: -1.15 đến +1.15 V DC
-
V2: -11.5 đến +11.5 V DC
Bước điều chỉnh
-
10 mV đối với dải ±1 V
-
100 mV đối với dải ±10 V
Nguồn cấp
Nguồn AC
-
100 đến 240 V AC
-
Dải hoạt động: 85 đến 264 V AC
-
Tần số: 47 đến 66 Hz
Nguồn DC
-
24 V DC
-
Hoặc 110 V DC
Công suất tiêu thụ
-
AC: khoảng 3 VA tại 100 V, 4.5 VA tại 200 V, 5.5 VA tại 264 V
-
DC: khoảng 3.5 W
Hiệu suất
-
Độ chính xác đầu vào: ±0.05 %
-
Độ chính xác đầu ra: ±0.05 %
-
Sai số hiển thị: ±1 digit
-
Hệ số nhiệt độ: ±0.015 %/°C
-
Thời gian đáp ứng: ≤ 0.5 giây
Cách điện
-
Điện trở cách điện: ≥ 100 MΩ tại 500 V DC
-
Điện áp chịu đựng: 2000 V AC trong 1 phút giữa đầu vào, đầu ra, nguồn và đất
Điều kiện hoạt động
-
Nhiệt độ hoạt động: -5 đến +55°C
-
Độ ẩm hoạt động: 30 đến 90 %RH không ngưng tụ
Lắp đặt
-
Phương thức lắp đặt: gắn bề mặt hoặc thanh DIN
-
Khối lượng: khoảng 450 g
Tiêu chuẩn và chứng nhận
-
Tuân thủ chỉ thị EMC của Liên minh châu Âu
-
EMI: EN 61000-6-4
-
EMS: EN 61000-6-2
-
-
Tuân thủ tiêu chuẩn an toàn EN 61010-1
-
Tuân thủ chỉ thị RoHS
Ứng dụng thực tế
MXF được sử dụng rộng rãi trong các hệ thống đo lường và điều khiển công nghiệp cần xử lý, chuyển đổi và cách ly tín hiệu analog giữa thiết bị hiện trường và hệ thống điều khiển trung tâm.
Một số ứng dụng điển hình gồm:
- Cách ly tín hiệu giữa phòng điều khiển và thiết bị đo lường ngoài hiện trường.
- Điều chỉnh dải tín hiệu đo lường trong các hệ thống cảm biến công nghiệp.
- Ứng dụng trong vòng điều khiển đốt để đảm bảo lưu lượng nhiên liệu tối thiểu.
- Chuyển đổi và chuẩn hóa tín hiệu trong các hệ thống PLC, DCS hoặc SCADA.
- Xử lý tín hiệu đo lường phức tạp cần các hàm toán học như căn bậc hai hoặc bình phương.
Nhờ khả năng lập trình linh hoạt, độ chính xác cao và tính năng cách ly mạnh mẽ, MXF là giải pháp hiệu quả cho các hệ thống tự động hóa công nghiệp yêu cầu xử lý và truyền tín hiệu ổn định, chính xác.
