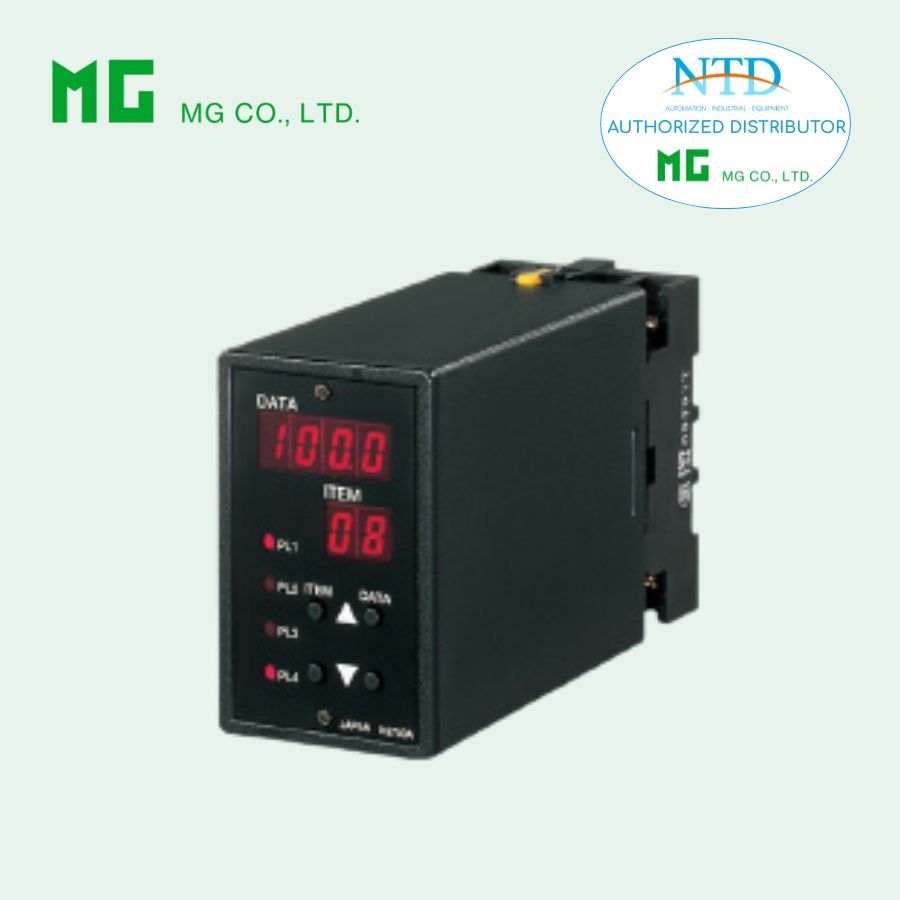

MXLC là bộ truyền tín hiệu strain gauge thuộc dòng Plug-in Signal Conditioners MX-UNIT, được thiết kế để chuyển đổi tín hiệu từ cảm biến cầu đo biến dạng (strain gauge) thành tín hiệu analog tiêu chuẩn dùng trong các hệ thống điều khiển và giám sát công nghiệp. Thiết bị thường được sử dụng với load cell, cảm biến áp suất hoặc các thiết bị đo sử dụng nguyên lý biến dạng cơ học.
MXLC cung cấp tín hiệu đầu ra DC tỷ lệ với tín hiệu đầu vào từ cầu đo strain gauge, đồng thời tích hợp nguồn kích thích cho cảm biến với dải điều chỉnh rộng. Thiết bị cho phép cấu hình linh hoạt ngay tại mặt trước thông qua các phím điều khiển và màn hình LED hiển thị, giúp người dùng dễ dàng thiết lập các thông số như dải đo, hệ số khuếch đại, zero, tare hoặc bộ lọc trung bình.
Với khả năng cách ly tín hiệu lên đến 2000 V AC, thiết kế dạng module cắm gọn gàng và khả năng lắp đặt mật độ cao trong tủ điều khiển, MXLC mang lại giải pháp đo lường chính xác và ổn định cho các hệ thống cân, đo lực và đo áp suất trong công nghiệp.
Đặc điểm nổi bật
- Chuyển đổi tín hiệu từ cảm biến strain gauge dạng cầu thành tín hiệu analog tiêu chuẩn.
- Tương thích với nhiều loại cảm biến strain gauge có điện trở cầu và độ nhạy khác nhau.
- Cung cấp nguồn kích thích cho cảm biến với dải điều chỉnh từ 0.1 đến 12.0 V.
- Cho phép điều chỉnh zero trong phạm vi 0 đến 100 %.
- Cho phép điều chỉnh hệ số khuếch đại từ 0 đến 9.99.
- Hỗ trợ chức năng tare để bù trừ tải trọng hoặc giá trị ban đầu.
- Màn hình LED hiển thị giá trị đo với độ phân giải cao.
- Hỗ trợ cấu hình và lập trình trực tiếp tại mặt trước thiết bị.
- Cách ly tín hiệu giữa đầu vào, đầu ra và nguồn cấp lên đến 2000 V AC.
- Hỗ trợ chức năng kiểm tra vòng lặp tín hiệu.
- Thiết kế dạng module cắm cho phép lắp đặt mật độ cao trong tủ điều khiển.
Thông số kỹ thuật
Thông tin chung
-
Model: MXLC-[1][2]-[3][4]
-
Loại thiết bị: Bộ truyền tín hiệu strain gauge
-
Cấu trúc: Dạng cắm (plug-in)
-
Kết nối: Cọc vít M3.5
-
Vật liệu vỏ: Nhựa chống cháy màu đen
-
Cách ly: Giữa đầu vào, đầu ra và nguồn cấp
-
Dải đầu ra vượt mức: khoảng -15 đến +115 %
Hiển thị và cấu hình
-
Màn hình LED 7 đoạn màu đỏ
-
Chiều cao ký tự: 8 mm
-
Hiển thị dữ liệu: 4 chữ số
-
Hiển thị mục cấu hình: 2 chữ số
-
Dải hiển thị: -9999 đến 9999
-
Có thể lựa chọn vị trí dấu thập phân
-
Hiển thị giá trị tín hiệu theo đơn vị kỹ thuật
-
Cảnh báo vượt dải bằng nhấp nháy LED
-
Chế độ tiết kiệm điện khi không thao tác
Điều chỉnh
-
Điều chỉnh điện áp kích thích: 0.1 đến 12.0 V
-
Điều chỉnh zero: 0 đến 100 %
-
Điều chỉnh gain: 0 đến 9.99
-
Điều chỉnh tare: -999.9 đến 999.9 %
Đầu vào
Tín hiệu strain gauge
S1
-
Dải nhạy cảm biến: 0.010 đến 3.000 mV/V
-
Bước điều chỉnh: 0.001 mV/V
-
Dải điện áp đầu vào: -30.00 đến +30.00 mV
-
Span: 1.00 đến 30.00 mV
S2
-
Dải nhạy cảm biến: 0.010 đến 9.999 mV/V
-
Bước điều chỉnh: 0.001 mV/V
-
Dải điện áp đầu vào: -99.99 đến +99.99 mV
-
Span: 3.00 đến 99.99 mV
S3
-
Dải nhạy cảm biến: 0.10 đến 30.00 mV/V
-
Bước điều chỉnh: 0.01 mV/V
-
Dải điện áp đầu vào: -300.0 đến +300.0 mV
-
Span: 10.0 đến 300.0 mV
Nguồn kích thích cảm biến
-
Dải điều chỉnh: 0.1 đến 12.0 V
-
Bước điều chỉnh: 0.1 V
-
Dòng tối đa: 30 mA
-
Giá trị mặc định: 1.0 V
Đầu vào tiếp điểm
-
Mức TTL hoặc open collector
-
Điện áp phát hiện: khoảng 5 V
-
Điện áp bão hòa: ≤ 1 V
-
Dòng sink: 0.5 mA
Đầu ra
Tín hiệu dòng
-
0 đến 20 mA DC
-
Dải hoạt động: 0 đến 24 mA
-
Bước điều chỉnh: 0.1 mA
-
Giá trị mặc định: 4 đến 20 mA DC
-
Điện trở tải tối đa: 600 Ω
Tín hiệu điện áp
-
V1: -1 đến +1 V DC
-
V2: -10 đến +10 V DC
Dải hoạt động
-
V1: -1.15 đến +1.15 V DC
-
V2: -11.5 đến +11.5 V DC
Bước điều chỉnh
-
10 mV đối với dải ±1 V
-
100 mV đối với dải ±10 V
Nguồn cấp
Nguồn AC
-
100 đến 240 V AC
-
Dải hoạt động: 85 đến 264 V AC
-
Tần số: 47 đến 66 Hz
Nguồn DC
-
24 V DC
-
Hoặc 110 V DC
Công suất tiêu thụ
-
AC: khoảng 10 VA
-
DC: khoảng 7 W
Điều kiện hoạt động
-
Nhiệt độ hoạt động: -5 đến +55°C
-
Độ ẩm hoạt động: 30 đến 90 %RH không ngưng tụ
Lắp đặt
-
Phương thức lắp đặt: gắn bề mặt hoặc thanh DIN
-
Khối lượng: khoảng 450 g
Hiệu suất
-
Độ chính xác đầu vào: ±0.1 %
-
Độ chính xác đầu ra: ±0.1 %
-
Sai số hiển thị: ±1 digit
-
Hệ số nhiệt độ: ±0.015 %/°C
-
Thời gian đáp ứng: 0.7 đến 1.5 giây
Cách điện
-
Điện trở cách điện: ≥ 100 MΩ tại 500 V DC
-
Điện áp chịu đựng: 2000 V AC trong 1 phút giữa đầu vào, đầu ra, nguồn và đất
Tiêu chuẩn và chứng nhận
-
Tuân thủ chỉ thị EMC của Liên minh châu Âu
-
EMI: EN 61000-6-4
-
EMS: EN 61000-6-2
-
-
Tuân thủ tiêu chuẩn an toàn EN 61010-1
-
Tuân thủ chỉ thị RoHS
Ứng dụng thực tế
MXLC được sử dụng trong các hệ thống đo lường lực, trọng lượng và áp suất sử dụng cảm biến strain gauge. Thiết bị giúp chuyển đổi tín hiệu nhỏ từ cảm biến thành tín hiệu analog tiêu chuẩn để truyền về hệ thống PLC, DCS hoặc bộ điều khiển trung tâm.
Một số ứng dụng phổ biến gồm:
-
Hệ thống cân công nghiệp cho bồn chứa, silo hoặc phễu chứa vật liệu.
-
Hệ thống cân tải sử dụng trên cần cẩu hoặc thiết bị nâng hạ.
-
Hệ thống đo áp suất sử dụng cảm biến strain gauge.
-
Thiết bị đo mức chất lỏng dạng phao sử dụng cảm biến biến dạng.
-
Các hệ thống đo lực và tải trọng trong dây chuyền sản xuất tự động.
Nhờ khả năng tương thích với nhiều loại cảm biến strain gauge, dải điều chỉnh rộng và độ chính xác cao, MXLC là giải pháp hiệu quả cho các ứng dụng đo lường tải trọng và lực trong môi trường công nghiệp.
