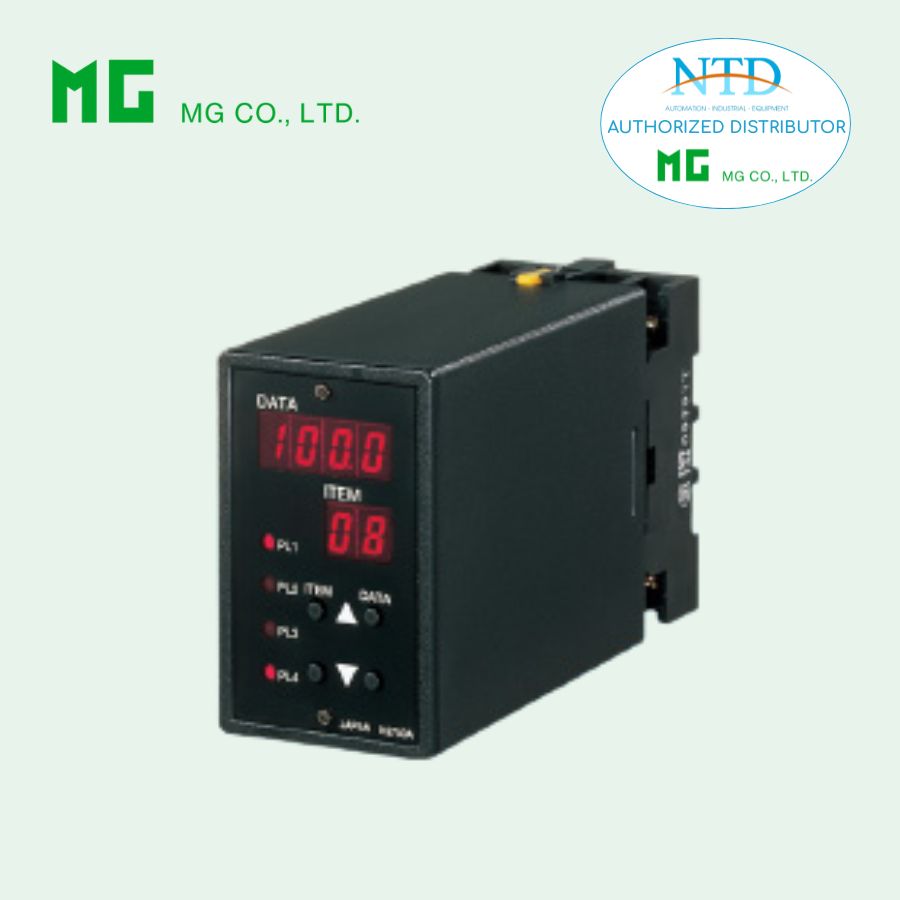

Bộ truyền tín hiệu cảm biến lực biến dạng MXLCF MG (M-System)

MXLCF là bộ truyền tín hiệu cảm biến lực biến dạng (strain gauge) tốc độ cao thuộc dòng Plug-in Signal Conditioners MX-UNIT, được thiết kế để chuyển đổi tín hiệu từ cảm biến cầu đo biến dạng thành tín hiệu analog tiêu chuẩn dùng trong các hệ thống điều khiển và giám sát công nghiệp. Thiết bị đặc biệt phù hợp với các ứng dụng yêu cầu tốc độ phản hồi nhanh và độ chính xác cao như hệ thống cân động, đo lực hoặc đo áp suất.

MXLCF cung cấp tín hiệu đầu ra DC tỷ lệ với tín hiệu đầu vào từ cảm biến strain gauge như load cell hoặc cảm biến áp suất. Thiết bị tích hợp nguồn kích thích cho cảm biến với khả năng điều chỉnh từ 0.1 đến 12.0 V và dòng tối đa lên đến 120 mA, giúp tương thích với nhiều loại cảm biến có điện trở cầu khác nhau.

Thiết bị hỗ trợ cấu hình trực tiếp tại mặt trước thông qua các phím điều khiển và màn hình LED hiển thị, cho phép điều chỉnh các thông số như zero, gain, tare hoặc bộ lọc trung bình. Với thời gian đáp ứng rất nhanh, khả năng cách ly lên đến 2000 V AC và thiết kế dạng module cắm gọn gàng, MXLCF mang lại giải pháp đo lường ổn định, chính xác cho các hệ thống tự động hóa hiện đại.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu từ cảm biến strain gauge dạng cầu thành tín hiệu analog tiêu chuẩn.

• Tương thích với nhiều loại cảm biến load cell và cảm biến áp suất sử dụng strain gauge.

• Cung cấp nguồn kích thích cho cảm biến từ 0.1 đến 12.0 V với dòng tối đa 120 mA.

• Hỗ trợ nhiều dải độ nhạy cảm biến từ 0.0010 đến 30.00 mV/V.

• Thời gian đáp ứng rất nhanh, có thể đạt khoảng 5 mili giây.

• Cho phép điều chỉnh zero trong phạm vi 0 đến 100 %.

• Cho phép điều chỉnh hệ số khuếch đại từ 0 đến 9.99.

• Hỗ trợ chức năng tare để bù trừ tải trọng hoặc giá trị ban đầu.

• Có chức năng kiểm tra vòng lặp tín hiệu.

• Màn hình LED hiển thị rõ ràng giúp cấu hình và giám sát thuận tiện.

• Cách ly tín hiệu giữa đầu vào, đầu ra và nguồn cấp lên đến 2000 V AC.

• Thiết kế dạng module cắm giúp lắp đặt mật độ cao trong tủ điều khiển.

Thông số kỹ thuật

Thông tin chung

• Model: MXLCF-[1][2]-[3][4]

• Loại thiết bị: Bộ truyền tín hiệu strain gauge tốc độ cao

• Cấu trúc: Dạng cắm (plug-in)

• Kết nối: Cọc vít M3.5

• Vật liệu vỏ: Nhựa chống cháy màu đen

• Cách ly: Giữa đầu vào, đầu ra và nguồn cấp

• Dải đầu ra vượt mức: khoảng -15 đến +115 %

Hiển thị và cấu hình

• Màn hình LED 7 đoạn màu đỏ

• Chiều cao ký tự: 8 mm

• Hiển thị dữ liệu: 4 chữ số

• Hiển thị mục cấu hình: 2 chữ số

• Dải hiển thị: -9999 đến 9999

• Có thể lựa chọn vị trí dấu thập phân

• Hiển thị giá trị tín hiệu theo đơn vị kỹ thuật

• Cảnh báo vượt dải bằng nhấp nháy LED

• Chế độ tiết kiệm điện khi không thao tác

Điều chỉnh

• Điều chỉnh điện áp kích thích: 0.1 đến 12.0 V

• Điều chỉnh zero: 0 đến 100 %

• Điều chỉnh gain: 0 đến 9.99

• Điều chỉnh tare: -999.9 đến 999.9 %

Đầu vào

Tín hiệu strain gauge

S1

• Dải độ nhạy cảm biến: 0.0010 đến 0.9999 mV/V

• Bước điều chỉnh: 0.0001 mV/V

• Dải điện áp đầu vào: -9.999 đến +9.999 mV

• Span: 1.000 đến 9.999 mV

S2

• Dải độ nhạy cảm biến: 0.010 đến 3.000 mV/V

• Bước điều chỉnh: 0.001 mV/V

• Dải điện áp đầu vào: -30.00 đến +30.00 mV

• Span: 3.00 đến 30.00 mV

S3

• Dải độ nhạy cảm biến: 0.010 đến 9.999 mV/V

• Bước điều chỉnh: 0.001 mV/V

• Dải điện áp đầu vào: -99.99 đến +99.99 mV

• Span: 10.00 đến 99.99 mV

S4

• Dải độ nhạy cảm biến: 0.10 đến 30.00 mV/V

• Bước điều chỉnh: 0.01 mV/V

• Dải điện áp đầu vào: -300.0 đến +300.0 mV

• Span: 30.0 đến 300.0 mV

Nguồn kích thích cảm biến

• Dải điều chỉnh: 0.1 đến 12.0 V

• Bước điều chỉnh: 0.1 V

• Dòng tối đa: 120 mA

• Điện trở tải tối thiểu: 85 Ω

• Giá trị mặc định: 1.0 V

Đầu vào tiếp điểm

• Mức TTL hoặc open collector

• Điện áp phát hiện: khoảng 5 V

• Điện áp bão hòa: ≤ 1 V

• Dòng sink: 0.5 mA

Đầu ra

Tín hiệu dòng

• 0 đến 20 mA DC

• Dải hoạt động: 0 đến 24 mA

• Bước điều chỉnh: 0.1 mA

• Giá trị mặc định: 4 đến 20 mA DC

• Điện trở tải tối đa: 600 Ω

Tín hiệu điện áp

• V1: -1 đến +1 V DC

• V2: -10 đến +10 V DC

Dải hoạt động

• V1: -1.15 đến +1.15 V DC

• V2: -11.5 đến +11.5 V DC

Bước điều chỉnh

• 10 mV đối với dải ±1 V

• 100 mV đối với dải ±10 V

Nguồn cấp

Nguồn AC

• 100 đến 240 V AC

• Dải hoạt động: 85 đến 264 V AC

• Tần số: 47 đến 66 Hz

Nguồn DC

• 24 V DC

• Hoặc 110 V DC

Công suất tiêu thụ

• AC: khoảng 16 VA

• DC: khoảng 7 W

Điều kiện hoạt động

• Nhiệt độ hoạt động: -5 đến +55°C

• Độ ẩm hoạt động: 30 đến 90 %RH không ngưng tụ

Lắp đặt

• Phương thức lắp đặt: gắn bề mặt hoặc thanh DIN

• Khối lượng: khoảng 450 g

Hiệu suất

• Độ chính xác đầu vào: ±0.1 %

• Độ chính xác đầu ra: ±0.1 %

• Sai số hiển thị: ±1 digit

• Hệ số nhiệt độ: ±0.015 %/°C

Thời gian đáp ứng

• Không sử dụng bộ lọc: khoảng 5 ms

• 4 mẫu: khoảng 10 ms

• 8 mẫu: khoảng 15 ms

• 16 mẫu: khoảng 20 ms

• 32 mẫu: khoảng 40 ms

• 64 mẫu: khoảng 70 ms

Cách điện

• Điện trở cách điện: ≥ 100 MΩ tại 500 V DC

• Điện áp chịu đựng: 2000 V AC trong 1 phút giữa đầu vào, đầu ra, nguồn và đất

Tiêu chuẩn và chứng nhận

• Tuân thủ chỉ thị EMC của Liên minh châu Âu

  • EMI: EN 61000-6-4

  • EMS: EN 61000-6-2

• Tuân thủ tiêu chuẩn an toàn EN 61010-1

• Tuân thủ chỉ thị RoHS

Ứng dụng thực tế

MXLCF được sử dụng trong các hệ thống đo lường công nghiệp yêu cầu xử lý tín hiệu strain gauge với tốc độ cao và độ chính xác lớn. Thiết bị đặc biệt phù hợp với các ứng dụng cần phản hồi nhanh trong các hệ thống cân và đo lực.

Một số ứng dụng phổ biến gồm:

• Hệ thống cân công nghiệp cho bồn chứa, silo và phễu chứa vật liệu.

• Hệ thống cân tải trên cần cẩu hoặc thiết bị nâng hạ.

• Hệ thống đo áp suất sử dụng cảm biến strain gauge.

• Thiết bị đo mức chất lỏng dạng phao sử dụng cảm biến biến dạng.

• Các dây chuyền sản xuất yêu cầu đo lực hoặc tải trọng với tốc độ phản hồi cao.

Nhờ khả năng xử lý tín hiệu nhanh, nguồn kích thích mạnh và khả năng tương thích với nhiều loại cảm biến strain gauge, MXLCF là giải pháp hiệu quả cho các hệ thống đo lường lực và trọng lượng trong môi trường công nghiệp hiện đại.
