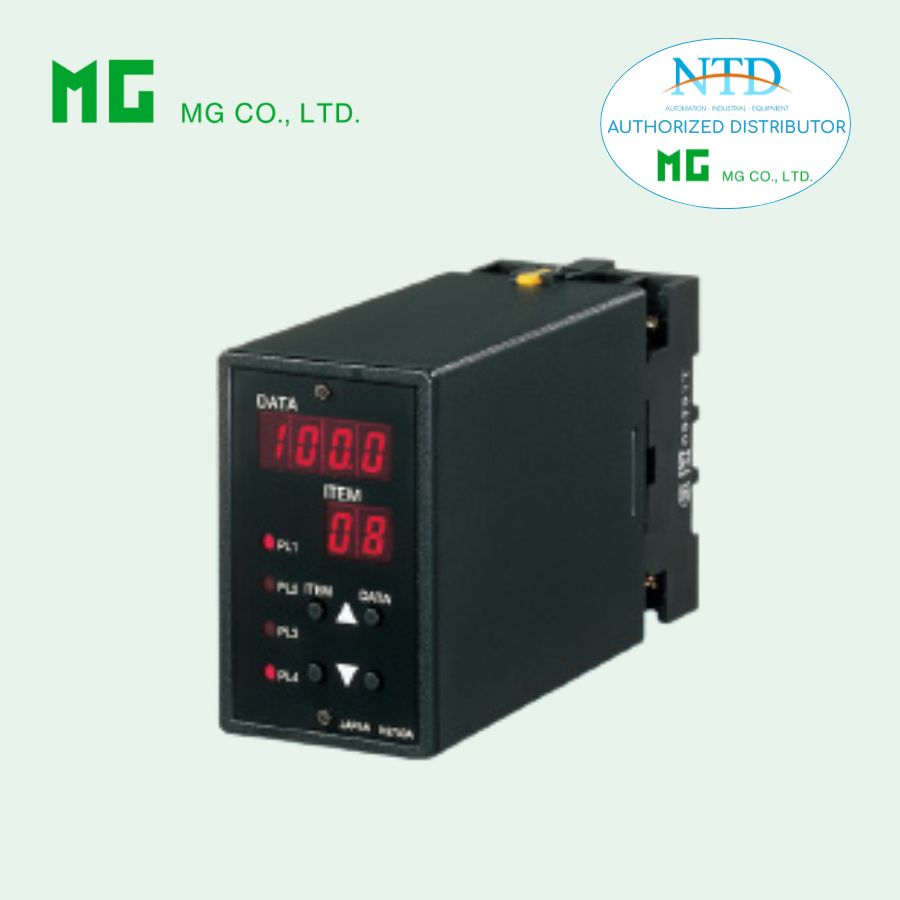

MXMS là bộ tạo tín hiệu ramp lập trình thuộc dòng Plug-in Signal Conditioners MX-UNIT, được thiết kế để tạo ra các dạng tín hiệu đầu ra theo chương trình cài đặt sẵn. Thiết bị cho phép người dùng thiết lập các dạng tín hiệu khác nhau thông qua các phím UP và DOWN ở mặt trước, đồng thời hiển thị và lập trình theo đơn vị kỹ thuật trực tiếp trên màn hình LED.
MXMS có khả năng tạo ra tối đa 16 đoạn ramp trong một chu kỳ tín hiệu, giúp mô phỏng nhiều dạng tín hiệu biến thiên theo thời gian phục vụ cho việc thử nghiệm, thiết lập tham số hoặc điều khiển trong hệ thống tự động hóa. Thiết bị cho phép cài đặt giới hạn tăng và giảm tín hiệu cũng như chu kỳ hoạt động của tín hiệu đầu ra. Với khả năng cách ly cao giữa tín hiệu điều khiển, đầu ra và nguồn cấp, MXMS mang lại độ ổn định và an toàn cho các hệ thống điều khiển công nghiệp.
Đặc điểm nổi bật
- Tạo tín hiệu đầu ra theo các dạng ramp được lập trình trước.
- Cho phép lập trình trực tiếp tại mặt trước bằng các phím UP và DOWN.
- Có thể thiết lập tối đa 16 đoạn ramp trong một chu kỳ tín hiệu.
- Cho phép cài đặt giới hạn tăng và giảm của tín hiệu đầu ra.
- Có thể thiết lập chu kỳ hoạt động của tín hiệu đầu ra.
- Hiển thị và lập trình theo đơn vị kỹ thuật trên màn hình LED.
- Hỗ trợ chức năng kiểm tra vòng lặp tín hiệu.
- Có tín hiệu RUN output để giám sát trạng thái hoạt động của chương trình.
- Cách ly tín hiệu giữa đầu vào điều khiển, đầu ra và nguồn cấp.
- Thiết kế dạng module cắm giúp lắp đặt dễ dàng trong tủ điều khiển.
Thông số kỹ thuật
Thông tin chung
-
Model: MXMS-[1]-[2][3]
-
Loại thiết bị: Bộ tạo tín hiệu ramp lập trình
-
Cấu trúc: Dạng cắm (plug-in)
-
Kết nối: Cọc vít M3.5
-
Vật liệu vỏ: Nhựa chống cháy màu đen
-
Cách ly: Giữa tín hiệu điều khiển, đầu ra và nguồn cấp
Hiển thị và cấu hình
-
Màn hình LED 7 đoạn màu đỏ
-
Chiều cao ký tự: 8 mm
-
Hiển thị dữ liệu: 4 chữ số
-
Hiển thị mục cấu hình: 2 chữ số
-
Dải hiển thị: -9999 đến 9999
-
Hiển thị giá trị tín hiệu đầu ra theo đơn vị kỹ thuật
-
Cảnh báo vượt dải bằng nhấp nháy LED
-
Chế độ tiết kiệm điện khi không thao tác
Lập trình
-
Thiết lập dải tín hiệu đầu ra
-
Thiết lập dạng sóng và chu kỳ tín hiệu
-
Cấu hình các đoạn ramp
-
Hỗ trợ tối đa 16 đoạn ramp trong một chu kỳ
Đầu vào điều khiển
Output Enable Command
-
Thời gian ON tối thiểu: 0.1 giây
-
Điện áp phát hiện: 5 V DC
-
Mức ON: ≤ 500 Ω hoặc ≤ 0.65 V
-
Mức OFF: ≥ 30 kΩ hoặc ≥ 4.5 V
Đầu ra
Tín hiệu dòng
-
0 đến 20 mA DC
-
Dải hoạt động: 0 đến 24 mA
-
Bước điều chỉnh: 0.1 mA
-
Giá trị mặc định: 4 đến 20 mA DC
-
Điện trở tải tối đa: 600 Ω
Tín hiệu điện áp
-
V1: -1 đến +1 V DC
-
V2: -10 đến +10 V DC
Dải hoạt động
-
V1: -1.15 đến +1.15 V DC
-
V2: -11.5 đến +11.5 V DC
Bước điều chỉnh
-
10 mV đối với dải ±1 V
-
100 mV đối với dải ±10 V
RUN Output
-
Loại: Open collector
-
Điện áp collector-emitter tối đa: 30 V
-
Dòng collector tối đa: 30 mA
-
Điện áp bão hòa: ≤ 1.1 V
Nguồn cấp
Nguồn AC
-
100 đến 240 V AC
-
Dải hoạt động: 85 đến 264 V AC
-
Tần số: 47 đến 66 Hz
Nguồn DC
-
24 V DC
-
Hoặc 110 V DC
Công suất tiêu thụ
-
AC: khoảng 3.8 VA tại 100 V, 5.2 VA tại 200 V, 6.1 VA tại 264 V
-
DC: khoảng 3.5 W
Điều kiện hoạt động
-
Nhiệt độ hoạt động: -5 đến +55°C
-
Độ ẩm hoạt động: 30 đến 90 %RH không ngưng tụ
Lắp đặt
-
Phương thức lắp đặt: gắn bề mặt hoặc thanh DIN
-
Khối lượng: khoảng 450 g
Hiệu suất
-
Độ chính xác đầu ra: ±0.05 %
-
Sai số hiển thị: ±1 digit
-
Sai số trục thời gian: ±0.5 giây mỗi phút
-
Hệ số nhiệt độ: ±0.015 %/°C
-
Thời gian đáp ứng: ≤ 0.5 giây
Cách điện
-
Điện trở cách điện: ≥ 100 MΩ tại 500 V DC
-
Điện áp chịu đựng: 2000 V AC trong 1 phút giữa tín hiệu điều khiển, đầu ra, nguồn và đất
Tiêu chuẩn và chứng nhận
-
Tuân thủ chỉ thị EMC của Liên minh châu Âu
-
EMI: EN 61000-6-4
-
EMS: EN 61000-6-2
-
-
Tuân thủ tiêu chuẩn an toàn EN 61010-1
-
Tuân thủ chỉ thị RoHS
Ứng dụng thực tế
MXMS được sử dụng trong các hệ thống tự động hóa công nghiệp cần tạo tín hiệu analog theo dạng chương trình để mô phỏng hoặc điều khiển thiết bị. Thiết bị đặc biệt hữu ích trong việc thiết lập tham số, thử nghiệm hệ thống hoặc tạo tín hiệu điều khiển ổn định trong tủ điều khiển.
Một số ứng dụng phổ biến gồm:
-
Thiết lập tham số tín hiệu cho máy tính điều khiển hoặc hệ thống DCS.
-
Tạo tín hiệu điều khiển trong tủ điều khiển khi tín hiệu ít thay đổi.
-
Mô phỏng tín hiệu analog phục vụ kiểm tra và hiệu chuẩn hệ thống.
-
Tạo tín hiệu ramp để kiểm tra thiết bị đo lường và bộ điều khiển.
-
Ứng dụng trong các hệ thống tự động hóa cần tín hiệu biến thiên theo thời gian.
Nhờ khả năng lập trình linh hoạt, tạo nhiều dạng tín hiệu và độ chính xác cao, MXMS là giải pháp hiệu quả cho các ứng dụng tạo và mô phỏng tín hiệu trong hệ thống điều khiển công nghiệp.
