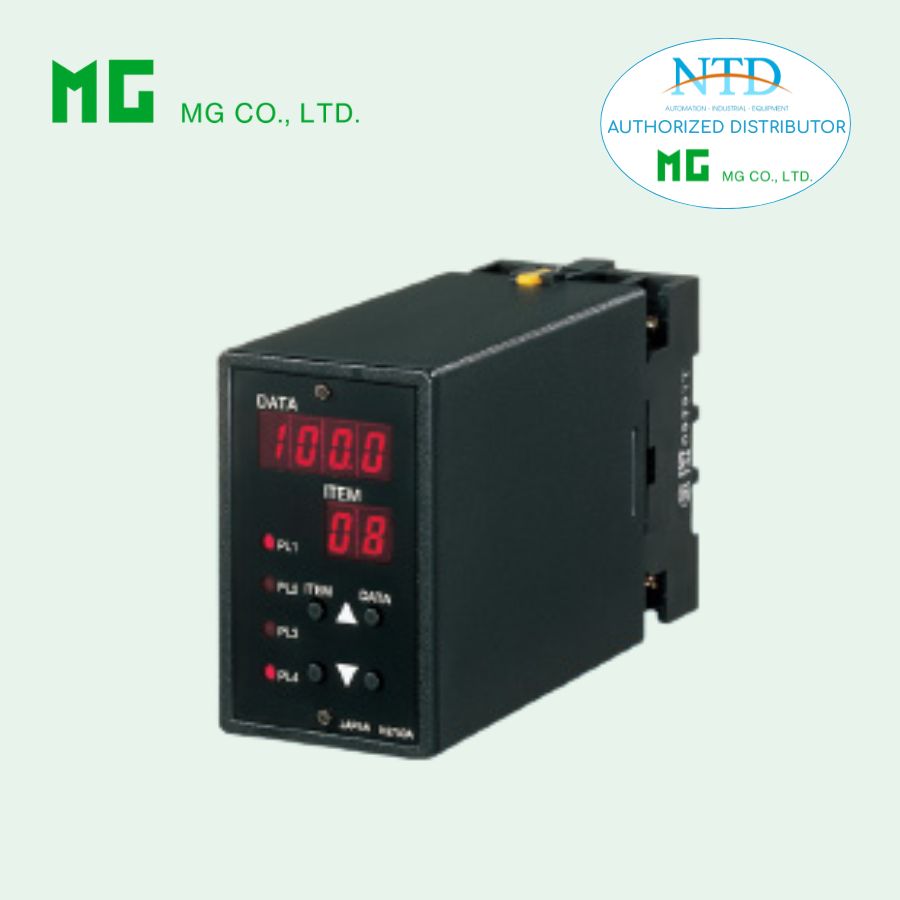

Bộ chuyển đổi tần số MXPA MG (M-System)

MXPA là bộ chuyển đổi tần số thuộc dòng Plug-in Signal Conditioners MX-UNIT, được thiết kế để chuyển đổi tín hiệu xung từ các cảm biến hoặc thiết bị đo dạng xung thành tín hiệu analog tiêu chuẩn dùng trong hệ thống điều khiển công nghiệp. Thiết bị hỗ trợ nhiều loại tín hiệu đầu vào khác nhau và cho phép cấu hình linh hoạt thông qua các phím UP và DOWN ở mặt trước, kết hợp với màn hình LED hiển thị dữ liệu rõ ràng.

MXPA có khả năng đo và xử lý tín hiệu xung với dải tần rộng, đồng thời thực hiện tuyến tính hóa tín hiệu và trung bình hóa các xung không đồng đều nhằm tạo ra tín hiệu đầu ra ổn định. Thiết bị cũng tích hợp nguồn kích cho cảm biến, giúp kết nối trực tiếp với nhiều loại cảm biến đo lưu lượng hoặc cảm biến tốc độ. Với khả năng cách ly lên đến 2000 V AC giữa đầu vào, đầu ra và nguồn cấp, MXPA đảm bảo độ an toàn và độ tin cậy cao trong các hệ thống tự động hóa.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu xung từ cảm biến thành tín hiệu analog tiêu chuẩn.
• Hỗ trợ nhiều loại tín hiệu đầu vào như open collector, tiếp điểm cơ khí, xung điện áp, xung dòng hai dây và RS-422.
• Lập trình và cấu hình trực tiếp tại mặt trước thông qua phím UP và DOWN.
• Màn hình LED hiển thị giá trị theo đơn vị kỹ thuật giúp dễ dàng giám sát và cài đặt.
• Hỗ trợ tuyến tính hóa tín hiệu với tối đa 24 điểm.
• Chức năng trung bình hóa các xung không đồng đều để tạo tín hiệu ổn định.
• Tích hợp nguồn kích cho cảm biến từ 5 đến 24 V DC.
• Có chức năng lọc nhiễu và chống rung tiếp điểm.
• Hỗ trợ chức năng kiểm tra vòng lặp tín hiệu.
• Cách ly điện lên đến 2000 V AC giữa đầu vào, đầu ra và nguồn cấp.

Thông số kỹ thuật

Thông tin chung

• Model: MXPA-[1][2]-[3][4]
• Loại thiết bị: Bộ chuyển đổi tần số sang tín hiệu analog
• Cấu trúc: Dạng cắm (plug-in)
• Kết nối: Cọc vít M3.5
• Vật liệu vỏ: Nhựa chống cháy màu đen
• Cách ly: Giữa đầu vào, đầu ra và nguồn cấp

Hiển thị

• Màn hình LED 7 đoạn màu đỏ
• Chiều cao ký tự: 8 mm
• Hiển thị dữ liệu: 4 chữ số
• Hiển thị mục cài đặt: 2 chữ số
• Dải hiển thị: -9999 đến 9999
• Hiển thị tín hiệu đầu vào theo đơn vị kỹ thuật
• Cảnh báo vượt dải bằng nhấp nháy LED
• Chế độ tiết kiệm điện khi không thao tác

Nguồn kích cảm biến

• Điện áp kích: 5 đến 24 V DC (bước 1 V)

• Giá trị mặc định: 5 V

• Bật hoặc tắt qua phím điều khiển phía trước

• Dòng tối đa phụ thuộc điện áp kích

  • 120 mA tại 5 V

  • 50 mA tại 12 V

  • 25 mA tại 24 V

Dải tần số đầu vào

• 0 đến 0.01 Hz đến 100 kHz

• Đối với tiếp điểm cơ khí: tối đa 10 Hz

Độ rộng xung tối thiểu

• 4 micro giây cho trạng thái ON và OFF

• 40 mili giây đối với tiếp điểm cơ khí

Các loại tín hiệu đầu vào

Open collector hoặc tiếp điểm cơ khí

• Điện áp phát hiện: khoảng 15 V DC

• Dòng phát hiện: khoảng 1.8 mA

• Mức ON: ≤ 200 Ω hoặc ≤ 2.5 V

• Mức OFF: ≥ 100 kΩ hoặc ≥ 4.0 V

Xung điện áp

• Dạng sóng: vuông hoặc sin

• Trở kháng đầu vào: tối thiểu 10 kΩ

• Biên độ tín hiệu: 0.5 đến 100 Vp-p

Xung dòng hai dây

• Trở kháng đầu vào: 100 Ω

• Dải dòng: 0 đến 25 mA

• Mức phát hiện: ≥ 13.6 mA (Hi), ≤ 7.2 mA (Lo)

RS-422 line driver

• Bộ thu tương thích chuẩn RS-422

Tín hiệu đầu ra

Dòng điện

• 0 đến 20 mA DC

• Dải hoạt động: 0 đến 24 mA

• Bước điều chỉnh: 0.1 mA

• Giá trị mặc định: 4 đến 20 mA

Điện áp

• V1: -1 đến +1 V DC

• V2: -10 đến +10 V DC

Dải hoạt động

• V1: -1.15 đến +1.15 V

• V2: -11.5 đến +11.5 V

Nguồn cấp

Nguồn AC

• 100 đến 240 V AC

• Dải hoạt động: 85 đến 264 V AC

• Tần số: 47 đến 66 Hz

Nguồn DC

• 24 V DC

• 110 V DC

Công suất tiêu thụ

• AC: khoảng 5.6 VA tại 100 V, 7.6 VA tại 200 V, 9.0 VA tại 264 V

• DC: khoảng 5 W

Điều kiện hoạt động

• Nhiệt độ hoạt động: -5 đến +55°C

• Độ ẩm hoạt động: 30 đến 90 %RH không ngưng tụ

Lắp đặt

• Phương thức lắp đặt: gắn bề mặt hoặc thanh DIN

• Khối lượng: khoảng 450 g

Hiệu suất

• Độ chính xác đầu vào: ±0.05 %

• Độ chính xác đầu ra: ±0.05 %

• Sai số hiển thị: ±1 digit

• Hệ số nhiệt độ: ±0.015 %/°C

• Thời gian đáp ứng: 0.5 giây + 1 chu kỳ xung

Cách điện

• Điện trở cách điện: ≥ 100 MΩ tại 500 V DC

• Điện áp chịu đựng: 2000 V AC trong 1 phút giữa đầu vào, đầu ra, nguồn và đất

Tiêu chuẩn và chứng nhận

• Tuân thủ chỉ thị EMC của Liên minh châu Âu

  • EMI: EN 61000-6-4

  • EMS: EN 61000-6-2

• Tuân thủ tiêu chuẩn an toàn EN 61010-1

• Tuân thủ chỉ thị RoHS

Ứng dụng thực tế

MXPA được sử dụng rộng rãi trong các hệ thống đo lường và điều khiển công nghiệp, đặc biệt trong các ứng dụng cần chuyển đổi tín hiệu xung thành tín hiệu analog để truyền về bộ điều khiển PLC, DCS hoặc hệ thống giám sát.

Một số ứng dụng phổ biến gồm:

• Kết nối với lưu lượng kế thể tích như positive displacement flowmeter.

• Ứng dụng với turbine flowmeter hoặc vortex flowmeter để chuyển đổi xung lưu lượng sang tín hiệu analog.

• Đo tốc độ quay của động cơ, trục máy hoặc băng tải.

• Chuyển đổi tín hiệu xung từ cảm biến tốc độ thành tín hiệu dòng hoặc điện áp cho hệ thống điều khiển.

• Chuyển đổi các xung không đồng đều từ lưu lượng kế oval thành tín hiệu DC ổn định.

Nhờ khả năng xử lý tín hiệu xung chính xác, cấu hình linh hoạt và độ ổn định cao, MXPA là giải pháp hiệu quả cho các hệ thống đo lường và điều khiển sử dụng tín hiệu tần số trong công nghiệp.
