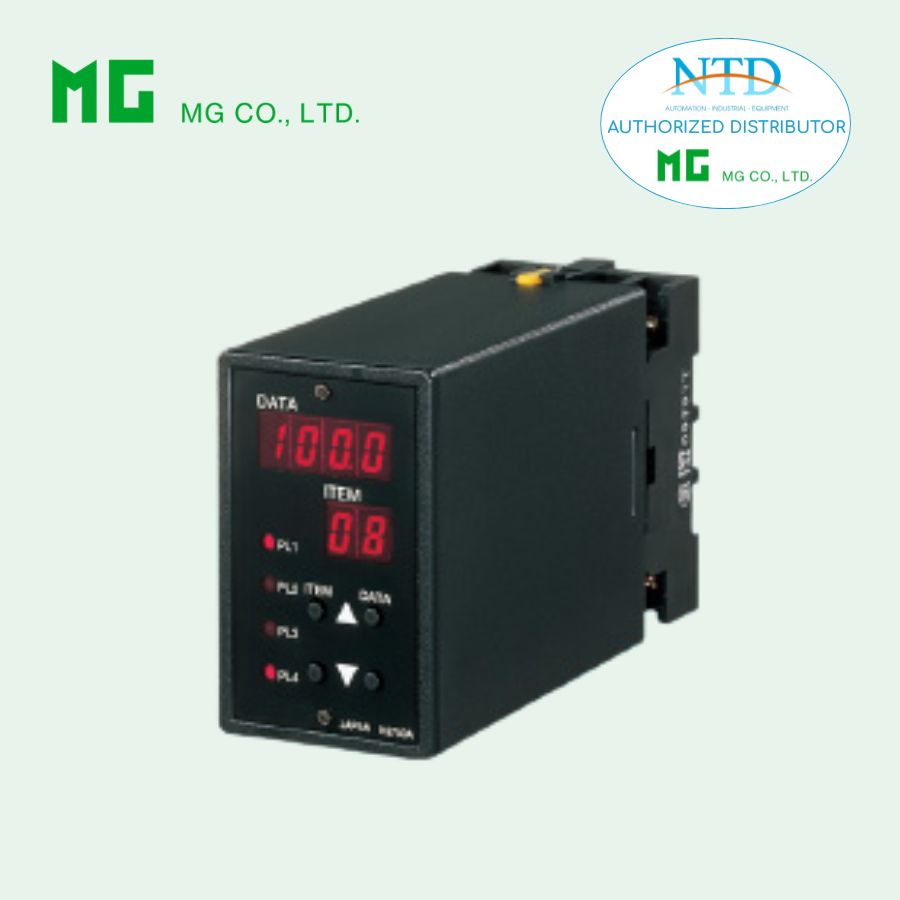

MXR là bộ chuyển đổi tín hiệu nhiệt độ RTD thuộc dòng Plug-in Signal Conditioners MX-UNIT, được thiết kế để chuyển đổi tín hiệu từ cảm biến nhiệt độ RTD thành tín hiệu analog tuyến tính sử dụng trong các hệ thống điều khiển và giám sát công nghiệp. Thiết bị cho phép cấu hình linh hoạt loại RTD, dải nhiệt độ và dải tín hiệu đầu ra trực tiếp tại mặt trước thông qua các phím UP và DOWN kết hợp với màn hình LED hiển thị.
MXR tích hợp chức năng tuyến tính hóa tín hiệu RTD, đảm bảo độ chính xác cao khi chuyển đổi sang tín hiệu quá trình tiêu chuẩn. Thiết bị hỗ trợ cách ly điện lên đến 2000 V AC giữa đầu vào, đầu ra và nguồn cấp nhằm đảm bảo an toàn cho hệ thống đo lường và điều khiển. Với thiết kế dạng module cắm nhỏ gọn, MXR cho phép lắp đặt mật độ cao trong tủ điều khiển, đồng thời rất thuận tiện khi thay thế hoặc sử dụng làm thiết bị dự phòng.
Đặc điểm nổi bật
- Chuyển đổi tín hiệu RTD thành tín hiệu analog tuyến tính dùng trong hệ thống điều khiển.
- Cho phép cấu hình loại RTD, dải nhiệt độ và dải tín hiệu đầu ra tại hiện trường.
- Lập trình dễ dàng thông qua các phím UP và DOWN ở mặt trước.
- Màn hình LED hiển thị giá trị theo đơn vị kỹ thuật giúp thuận tiện trong vận hành và cài đặt.
- Hỗ trợ chức năng đảo chiều tín hiệu đầu vào và đầu ra.
- Tích hợp chức năng kiểm tra vòng lặp tín hiệu.
- Hỗ trợ chức năng phát hiện lỗi cảm biến RTD.
- Cách ly điện lên đến 2000 V AC giữa đầu vào, đầu ra và nguồn cấp.
- Thiết kế dạng module cắm giúp lắp đặt nhanh và thuận tiện bảo trì.
- Phù hợp cho lắp đặt mật độ cao trong tủ điều khiển.
Thông số kỹ thuật
Thông tin chung
-
Model: MXR-[1]-[2][3]
-
Loại thiết bị: Bộ chuyển đổi tín hiệu RTD sang tín hiệu analog
-
Cấu trúc: Dạng cắm (plug-in)
-
Kết nối: Cọc vít M3.5
-
Vật liệu vỏ: Nhựa chống cháy màu đen
-
Cách ly: Giữa đầu vào, đầu ra và nguồn cấp
Hiển thị
-
Màn hình LED 7 đoạn màu đỏ
-
Chiều cao ký tự: 8 mm
-
Hiển thị dữ liệu: 4 chữ số
-
Hiển thị mục cấu hình: 2 chữ số
-
Hiển thị giá trị tín hiệu đầu vào theo đơn vị kỹ thuật
-
Cảnh báo vượt dải bằng nhấp nháy LED
-
Cảnh báo lỗi cảm biến bằng LED
-
Chế độ tiết kiệm điện khi không thao tác
Thông số đầu vào
-
Loại tín hiệu: RTD
-
Điện trở dây dẫn tối đa: 200 Ω mỗi dây (đối với cấu hình 3 dây)
-
Dòng đo cảm biến: ≤ 0.5 mA
-
Bước cấu hình đầu vào tối thiểu: 0.1
-
Cài đặt mặc định: Pt100 (JIS '97, IEC) với dải 0 đến 100°C
Chế độ báo lỗi cảm biến
-
Downscale: ≤ -10 %
-
Upscale: ≥ 110 %
Tín hiệu đầu ra
Dòng điện
-
0 đến 20 mA DC
-
Dải hoạt động: 0 đến 24 mA
-
Bước điều chỉnh: 0.1 mA
-
Giá trị mặc định: 4 đến 20 mA DC
Điện áp
-
V1: -1 đến +1 V DC
-
V2: -10 đến +10 V DC
Dải hoạt động
-
V1: -1.15 đến +1.15 V
-
V2: -11.5 đến +11.5 V
Bước điều chỉnh
-
10 mV đối với dải ±1 V
-
100 mV đối với dải ±10 V
Nguồn cấp
Nguồn AC
-
100 đến 240 V AC
-
Dải hoạt động: 85 đến 264 V AC
-
Tần số: 47 đến 66 Hz
Nguồn DC
-
24 V DC
-
110 V DC
Công suất tiêu thụ
-
AC: khoảng 4 VA tại 100 V, 5 VA tại 200 V, 6 VA tại 264 V
-
DC: khoảng 3.5 W
Điều kiện hoạt động
-
Nhiệt độ hoạt động: -5 đến +55°C
-
Độ ẩm hoạt động: 30 đến 90 %RH không ngưng tụ
Lắp đặt
-
Phương thức lắp đặt: gắn bề mặt hoặc thanh DIN
-
Khối lượng: khoảng 280 g
Hiệu suất
-
Độ chính xác đầu vào: ±0.3°C
-
Độ chính xác đầu ra: ±0.05 %
-
Sai số hiển thị: ±1 digit
-
Hệ số nhiệt độ: ±0.015 %/°C
-
Thời gian đáp ứng: ≤ 0.5 giây
-
Thời gian phản hồi khi lỗi cảm biến: ≤ 2 giây
Cách điện
-
Điện trở cách điện: ≥ 100 MΩ tại 500 V DC
-
Điện áp chịu đựng: 2000 V AC trong 1 phút giữa đầu vào, đầu ra, nguồn và đất
Tiêu chuẩn và chứng nhận
-
Tuân thủ chỉ thị EMC của Liên minh châu Âu
-
EMI: EN 61000-6-4
-
EMS: EN 61000-6-2
-
-
Tuân thủ tiêu chuẩn an toàn EN 61010-1
-
Tuân thủ chỉ thị RoHS
Ứng dụng thực tế
MXR được sử dụng rộng rãi trong các hệ thống đo lường và điều khiển nhiệt độ trong công nghiệp, đặc biệt trong các ứng dụng cần chuyển đổi tín hiệu RTD sang tín hiệu analog để truyền về PLC, DCS hoặc hệ thống giám sát.
Một số ứng dụng phổ biến gồm:
-
Chuyển đổi tín hiệu nhiệt độ từ cảm biến RTD sang tín hiệu dòng hoặc điện áp cho hệ thống điều khiển.
-
Cách ly tín hiệu giữa thiết bị đo tại hiện trường và phòng điều khiển.
-
Ứng dụng trong các hệ thống đo nhiệt độ của nhà máy sản xuất, lò nung, hệ thống HVAC và dây chuyền công nghiệp.
-
Sử dụng làm thiết bị dự phòng để thay thế nhanh trong các hệ thống điều khiển.
-
Giám sát và điều khiển nhiệt độ trong các hệ thống tự động hóa công nghiệp.
Nhờ độ chính xác cao, khả năng cấu hình linh hoạt và độ tin cậy lớn, MXR là giải pháp hiệu quả cho các ứng dụng đo và chuyển đổi tín hiệu nhiệt độ RTD trong môi trường công nghiệp.
