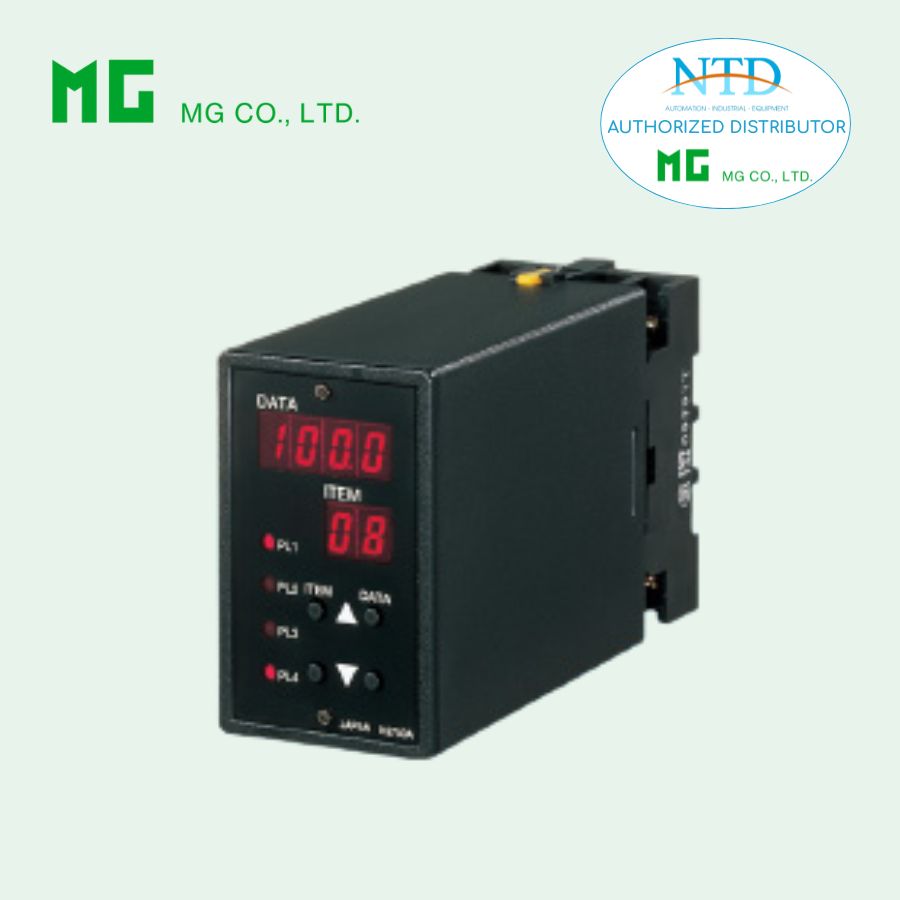

Bộ chuyển đổi tín hiệu MXS MG (M-System)

MXS là bộ chuyển đổi tín hiệu vị trí thuộc dòng Plug-in Signal Conditioners MX-UNIT, được thiết kế để chuyển đổi tín hiệu vị trí từ động cơ self-synchronizing (self-synch) thành tín hiệu analog DC tỷ lệ với góc quay của trục. Thiết bị cho phép chuyển đổi chính xác tín hiệu góc quay thành tín hiệu dòng hoặc điện áp tiêu chuẩn để truyền về hệ thống điều khiển hoặc giám sát.

MXS hỗ trợ cấu hình linh hoạt trực tiếp tại mặt trước thông qua các phím điều khiển và màn hình LED hiển thị. Thiết bị cho phép lựa chọn dễ dàng điểm 0 % và 100 % của dải đo, đồng thời hỗ trợ tuyến tính hóa tín hiệu để đảm bảo độ chính xác cao. Với khả năng cách ly điện lên đến 2000 V AC giữa đầu vào, đầu ra và nguồn cấp, MXS giúp tăng độ an toàn và ổn định cho hệ thống đo lường công nghiệp. Thiết kế dạng module cắm nhỏ gọn cũng cho phép lắp đặt mật độ cao trong tủ điều khiển.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu vị trí từ động cơ self-synch thành tín hiệu DC tỷ lệ với góc quay.
• Cho phép lựa chọn điểm 0 % và 100 % của dải đo trực tiếp từ mặt trước thiết bị.
• Hỗ trợ cấu hình linh hoạt dải tín hiệu đầu ra tại hiện trường.
• Tích hợp chức năng tuyến tính hóa tín hiệu với tối đa 32 điểm.
• Hỗ trợ điều chỉnh offset góc và zero/span của tín hiệu.
• Có chức năng trung bình tín hiệu nhằm tăng độ ổn định của đầu ra.
• Tích hợp chức năng kiểm tra vòng lặp tín hiệu.
• Màn hình LED hiển thị giá trị theo đơn vị kỹ thuật.
• Cách ly điện lên đến 2000 V AC giữa đầu vào, đầu ra và nguồn cấp.
• Thiết kế dạng plug-in giúp lắp đặt nhanh và phù hợp cho tủ điều khiển mật độ cao.

Thông số kỹ thuật

Thông tin chung

• Model: MXS-1[1]-[2][3]

• Loại thiết bị: Bộ chuyển đổi tín hiệu vị trí self-synch

• Cấu trúc: Dạng cắm (plug-in)

• Kết nối: Cọc vít M3.5

• Vật liệu vỏ: Nhựa chống cháy màu đen

• Cách ly: Giữa đầu vào, đầu ra và nguồn cấp

Hiển thị

• Màn hình LED 7 đoạn màu đỏ

• Chiều cao ký tự: 8 mm

• Hiển thị dữ liệu: 4 chữ số

• Hiển thị mục cấu hình: 2 chữ số

• Hiển thị giá trị tín hiệu đầu vào theo đơn vị kỹ thuật

• Cảnh báo vượt dải bằng nhấp nháy LED

• Chế độ tiết kiệm điện khi không thao tác

Thông số đầu vào

• Loại tín hiệu: Self-synch signal

• Dải đo góc: 0 đến 360°

• Dải đo tối thiểu: 60°

• Bước cấu hình tối thiểu: 0.1°

• Trở kháng đầu vào: tối thiểu 1 MΩ

• Điện áp đầu vào danh định: 90 V AC

• Cài đặt mặc định: 270°

Tín hiệu đầu ra

Dòng điện

• 0 đến 20 mA DC

• Dải hoạt động: 0 đến 24 mA

• Bước điều chỉnh: 0.1 mA

• Giá trị mặc định: 4 đến 20 mA DC

Điện áp

• V1: -1 đến +1 V DC

• V2: -10 đến +10 V DC

Dải hoạt động

• V1: -1.15 đến +1.15 V

• V2: -11.5 đến +11.5 V

Bước điều chỉnh

• 10 mV đối với dải ±1 V

• 100 mV đối với dải ±10 V

Nguồn cấp

Nguồn AC

• 85 đến 132 V AC hoặc 170 đến 264 V AC

• Tần số: 47 đến 66 Hz

Công suất tiêu thụ

• Khoảng 6 VA

Điều kiện hoạt động

• Nhiệt độ hoạt động: -5 đến +55°C

• Độ ẩm hoạt động: 30 đến 90 %RH không ngưng tụ

Lắp đặt

• Phương thức lắp đặt: gắn bề mặt hoặc thanh DIN

• Khối lượng: khoảng 450 g

Hiệu suất

• Độ chính xác: ±0.1 % hoặc ±0.3° tùy giá trị lớn hơn

• Điều kiện đảm bảo độ chính xác:

  • Góc đầu vào tối thiểu ≥ 60°

  • Tín hiệu đầu ra ≥ 20 % dải lựa chọn

• Sai số hiển thị: ±1 digit

• Hệ số nhiệt độ: ±0.015 %/°C

• Thời gian đáp ứng: ≤ 1 giây (0 đến 90 %, khi không sử dụng trung bình tín hiệu)

• Ảnh hưởng điện áp nguồn: ±0.1 %

Cách điện

• Điện trở cách điện: ≥ 100 MΩ tại 500 V DC

• Điện áp chịu đựng: 2000 V AC trong 1 phút giữa đầu vào, đầu ra, nguồn và đất

Ứng dụng thực tế

MXS được sử dụng trong các hệ thống đo lường và giám sát vị trí trong công nghiệp, đặc biệt trong các ứng dụng sử dụng động cơ self-synch để truyền tín hiệu góc quay. Thiết bị giúp chuyển đổi tín hiệu vị trí thành tín hiệu analog tiêu chuẩn để tích hợp với các hệ thống điều khiển như PLC, DCS hoặc hệ thống giám sát.

Một số ứng dụng phổ biến gồm:

• Hệ thống hiển thị vị trí sử dụng cảm biến self-synch.
• Hệ thống đo mức bồn chứa bằng cơ cấu đo góc quay.
• Thiết bị đo mức kiểu sounding level meter.
• Hệ thống giám sát vị trí trục hoặc cơ cấu quay trong công nghiệp.
• Chuyển đổi tín hiệu góc quay thành tín hiệu dòng hoặc điện áp cho hệ thống điều khiển tự động.

Nhờ khả năng xử lý tín hiệu chính xác, cấu hình linh hoạt và độ ổn định cao, MXS là giải pháp hiệu quả cho các ứng dụng đo và chuyển đổi tín hiệu vị trí trong các hệ thống tự động hóa công nghiệp.
