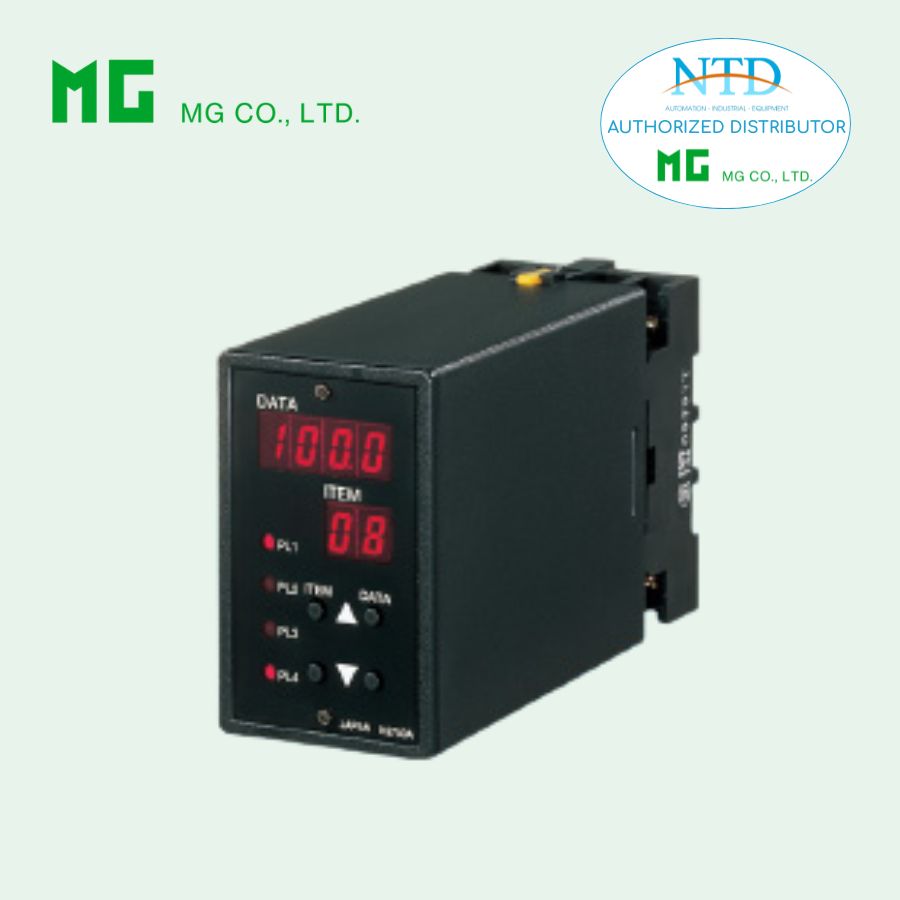

MXT là bộ chuyển đổi tín hiệu nhiệt độ Thermocouple thuộc dòng Plug-in Signal Conditioners MX-UNIT, được thiết kế để chuyển đổi tín hiệu từ cảm biến nhiệt điện (thermocouple) thành tín hiệu analog tuyến tính dùng trong các hệ thống điều khiển và giám sát công nghiệp. Thiết bị hỗ trợ cấu hình linh hoạt loại thermocouple, dải nhiệt độ và dải tín hiệu đầu ra trực tiếp tại hiện trường thông qua các phím UP và DOWN ở mặt trước, kết hợp với màn hình LED hiển thị.
MXT thực hiện tuyến tính hóa tín hiệu đầu vào từ thermocouple nhằm đảm bảo độ chính xác cao khi chuyển đổi sang tín hiệu quá trình tiêu chuẩn. Thiết bị cũng tích hợp chức năng bù nhiệt độ mối nối lạnh, giúp đảm bảo độ chính xác trong các ứng dụng đo nhiệt độ. Với khả năng cách ly điện lên đến 2000 V AC giữa đầu vào, đầu ra và nguồn cấp, MXT đảm bảo độ an toàn và ổn định cao cho hệ thống đo lường. Thiết kế dạng module cắm nhỏ gọn cho phép lắp đặt mật độ cao trong tủ điều khiển và thuận tiện khi thay thế hoặc bảo trì.
Đặc điểm nổi bật
-
Chuyển đổi tín hiệu thermocouple thành tín hiệu analog tuyến tính cho hệ thống điều khiển.
-
Cho phép cấu hình loại thermocouple, dải nhiệt độ và dải tín hiệu đầu ra tại hiện trường.
-
Lập trình dễ dàng thông qua các phím UP và DOWN ở mặt trước thiết bị.
-
Màn hình LED hiển thị giá trị theo đơn vị kỹ thuật giúp thuận tiện trong giám sát và cài đặt.
-
Hỗ trợ chức năng đảo chiều tín hiệu đầu vào và đầu ra.
-
Tích hợp chức năng trung bình tín hiệu để tăng độ ổn định khi đo.
-
Hỗ trợ chức năng phát hiện lỗi cảm biến thermocouple.
-
Tích hợp chức năng kiểm tra vòng lặp tín hiệu.
-
Cách ly điện lên đến 2000 V AC giữa đầu vào, đầu ra và nguồn cấp.
-
Thiết kế dạng plug-in giúp lắp đặt nhanh và phù hợp cho tủ điều khiển mật độ cao.
Thông số kỹ thuật
Thông tin chung
-
Model: MXT-[1]-[2][3]
-
Loại thiết bị: Bộ chuyển đổi tín hiệu thermocouple sang tín hiệu analog
-
Cấu trúc: Dạng cắm (plug-in)
-
Kết nối: Cọc vít M3.5
-
Vật liệu vỏ: Nhựa chống cháy màu đen
-
Cách ly: Giữa đầu vào, đầu ra và nguồn cấp
Hiển thị
-
Màn hình LED 7 đoạn màu đỏ
-
Chiều cao ký tự: 8 mm
-
Hiển thị dữ liệu: 4 chữ số
-
Hiển thị mục cấu hình: 2 chữ số
-
Hiển thị giá trị tín hiệu đầu vào theo đơn vị kỹ thuật
-
Cảnh báo vượt dải bằng nhấp nháy LED
-
Cảnh báo lỗi cảm biến bằng LED
-
Chế độ tiết kiệm điện khi không thao tác
Thông số đầu vào
-
Loại tín hiệu: Thermocouple
-
Trở kháng đầu vào: tối thiểu 1 MΩ
-
Dòng phát hiện lỗi cảm biến: ≤ 0.2 μA
-
Bước cấu hình đầu vào tối thiểu: 0.1
-
Cài đặt mặc định: Thermocouple loại K (CA), dải 0 đến 100°C
Chế độ báo lỗi cảm biến
-
Downscale: ≤ -10 %
-
Upscale: ≥ 110 %
Tín hiệu đầu ra
Dòng điện
-
0 đến 20 mA DC
-
Dải hoạt động: 0 đến 24 mA
-
Bước điều chỉnh: 0.1 mA
-
Giá trị mặc định: 4 đến 20 mA DC
Điện áp
-
V1: -1 đến +1 V DC
-
V2: -10 đến +10 V DC
Dải hoạt động
-
V1: -1.15 đến +1.15 V
-
V2: -11.5 đến +11.5 V
Bước điều chỉnh
-
10 mV đối với dải ±1 V
-
100 mV đối với dải ±10 V
Nguồn cấp
Nguồn AC
-
100 đến 240 V AC
-
Dải hoạt động: 85 đến 264 V AC
-
Tần số: 47 đến 66 Hz
Nguồn DC
-
24 V DC
-
110 V DC
Công suất tiêu thụ
-
AC: khoảng 3 VA tại 100 V, 5 VA tại 200 V, 6 VA tại 264 V
-
DC: khoảng 3.5 W
Điều kiện hoạt động
-
Nhiệt độ hoạt động: -5 đến +55°C
-
Độ ẩm hoạt động: 30 đến 90 %RH không ngưng tụ
Lắp đặt
-
Phương thức lắp đặt: gắn bề mặt hoặc thanh DIN
-
Khối lượng: khoảng 450 g
Hiệu suất
-
Độ chính xác đầu vào: ±0.3°C
-
Độ chính xác đầu ra: ±0.05 %
-
Sai số hiển thị: ±1 digit
-
Sai số bù nhiệt độ mối nối lạnh: ±0.5°C tại 20°C ±10°C
-
Hệ số nhiệt độ: ±0.015 %/°C
-
Thời gian đáp ứng: ≤ 0.5 giây
-
Thời gian phản hồi khi lỗi cảm biến: ≤ 2 giây
-
Ảnh hưởng điện áp nguồn: ±0.1 %
Cách điện
-
Điện trở cách điện: ≥ 100 MΩ tại 500 V DC
-
Điện áp chịu đựng: 2000 V AC trong 1 phút giữa đầu vào, đầu ra, nguồn và đất
Tiêu chuẩn và chứng nhận
-
Tuân thủ chỉ thị EMC của Liên minh châu Âu
-
EMI: EN 61000-6-4
-
EMS: EN 61000-6-2
-
-
Tuân thủ tiêu chuẩn an toàn EN 61010-1
-
Tuân thủ chỉ thị RoHS
Ứng dụng thực tế
MXT được sử dụng rộng rãi trong các hệ thống đo lường và điều khiển nhiệt độ trong công nghiệp, đặc biệt trong các ứng dụng sử dụng cảm biến thermocouple để đo nhiệt độ cao hoặc môi trường khắc nghiệt. Thiết bị giúp chuyển đổi tín hiệu nhiệt độ sang tín hiệu analog tiêu chuẩn để truyền về PLC, DCS hoặc hệ thống giám sát.
Một số ứng dụng phổ biến gồm:
-
Hệ thống đo và giám sát nhiệt độ trong lò nung công nghiệp.
-
Các dây chuyền sản xuất cần giám sát nhiệt độ liên tục.
-
Hệ thống HVAC và các hệ thống điều khiển nhiệt độ.
-
Cách ly tín hiệu giữa thiết bị đo tại hiện trường và phòng điều khiển.
-
Sử dụng làm thiết bị dự phòng để thay thế nhanh trong hệ thống điều khiển.
Nhờ độ chính xác cao, khả năng cấu hình linh hoạt và độ ổn định lớn, MXT là giải pháp hiệu quả cho các ứng dụng chuyển đổi tín hiệu thermocouple trong hệ thống tự động hóa công nghiệp.
