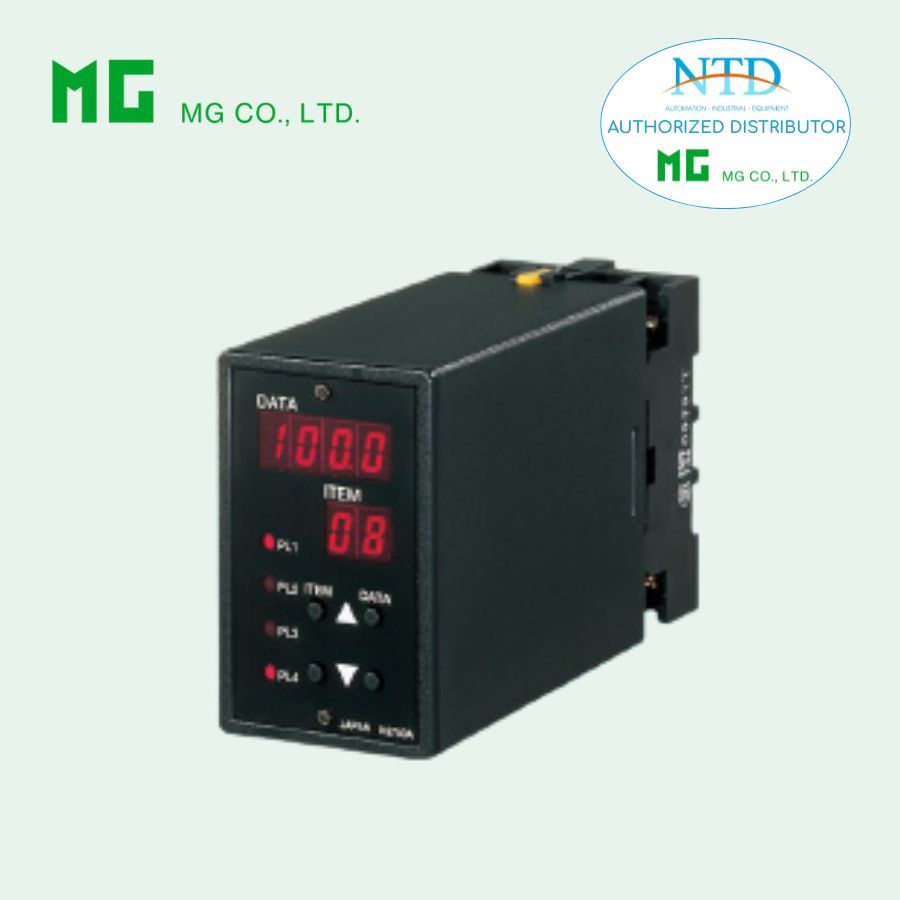

Bộ chuyển đổi tín hiệu MXV MG (M-System)

MXV là bộ chuyển đổi tín hiệu thuộc dòng Plug-in Signal Conditioners MX-UNIT, được thiết kế để chuyển đổi tín hiệu điện áp DC đầu vào thành tín hiệu quá trình tiêu chuẩn dùng trong các hệ thống điều khiển và giám sát công nghiệp. Thiết bị hỗ trợ cấu hình linh hoạt dải đầu vào và đầu ra ngay tại hiện trường, giúp người dùng dễ dàng điều chỉnh để phù hợp với từng ứng dụng cụ thể.

MXV được trang bị màn hình LED hiển thị và các phím UP-DOWN ở mặt trước, cho phép lập trình nhanh chóng các thông số như dải đầu vào, dải đầu ra, tỷ lệ tín hiệu và các chức năng xử lý tín hiệu khác. Thiết bị cũng hỗ trợ chức năng đảo chiều tín hiệu đầu vào và đầu ra, giúp linh hoạt hơn trong việc tích hợp vào hệ thống điều khiển. Với khả năng cách ly điện lên đến 2000 V AC giữa đầu vào, đầu ra và nguồn cấp, MXV đảm bảo độ an toàn và ổn định cao trong môi trường công nghiệp. Thiết kế dạng module cắm nhỏ gọn cho phép lắp đặt mật độ cao trong tủ điều khiển và thuận tiện khi bảo trì hoặc thay thế.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu điện áp DC đầu vào thành tín hiệu quá trình tiêu chuẩn.
• Hỗ trợ cấu hình dải đầu vào và đầu ra linh hoạt tại hiện trường.
• Cho phép lập trình trực tiếp thông qua các phím UP-DOWN ở mặt trước thiết bị.
• Màn hình LED hiển thị giá trị tín hiệu theo đơn vị kỹ thuật.
• Hỗ trợ chức năng đảo chiều tín hiệu đầu vào và đầu ra.
• Cho phép cấu hình tỷ lệ tín hiệu với dải hiển thị từ -9999 đến 9999.
• Tích hợp chức năng trung bình tín hiệu giúp ổn định dữ liệu đo.
• Hỗ trợ chức năng kiểm tra vòng lặp tín hiệu để thuận tiện trong quá trình vận hành và bảo trì.
• Khả năng cách ly điện lên đến 2000 V AC giữa đầu vào, đầu ra và nguồn cấp.
• Thiết kế dạng plug-in nhỏ gọn giúp lắp đặt nhanh và phù hợp với hệ thống điều khiển mật độ cao.

Thông số kỹ thuật

Thông tin chung

• Model: MXV-[1][2]-[3][4]

• Loại thiết bị: Bộ chuyển đổi tín hiệu DC voltage sang tín hiệu analog tiêu chuẩn

• Cấu trúc: Dạng cắm (plug-in)

• Kết nối: Cọc vít M3.5

• Vật liệu vỏ: Nhựa chống cháy màu đen

• Cách ly: Giữa đầu vào, đầu ra và nguồn cấp

Hiển thị

• Màn hình LED 7 đoạn màu đỏ

• Chiều cao ký tự: 8 mm

• Hiển thị dữ liệu: 4 chữ số

• Hiển thị mục cấu hình: 2 chữ số

• Dải hiển thị: -9999 đến 9999

• Hiển thị giá trị tín hiệu theo đơn vị kỹ thuật

• Cảnh báo vượt dải bằng LED nhấp nháy

• Chế độ tiết kiệm điện khi không thao tác

Thông số đầu vào

Điện áp DC

S1: -1 đến +1 V DC

• Dải hoạt động: -1.15 đến +1.15 V

• Bước điều chỉnh: 10 mV

S2: -10 đến +10 V DC

• Dải hoạt động: -11.5 đến +11.5 V

• Bước điều chỉnh: 100 mV

S3: -30 đến +30 V DC

• Dải hoạt động: -34.5 đến +34.5 V

• Bước điều chỉnh: 100 mV

Trở kháng đầu vào: tối thiểu 1 MΩ

Tín hiệu đầu ra

Dòng điện

• 0 đến 20 mA DC

• Dải hoạt động: 0 đến 24 mA DC

• Bước điều chỉnh: 0.1 mA

• Giá trị mặc định: 4 đến 20 mA DC

• Điện trở tải tối đa: 600 Ω

Điện áp

V1: -1 đến +1 V DC

• Dải hoạt động: -1.15 đến +1.15 V

• Bước điều chỉnh: 10 mV

V2: -10 đến +10 V DC

• Dải hoạt động: -11.5 đến +11.5 V

• Bước điều chỉnh: 100 mV

Nguồn cấp

Nguồn AC

• 100 đến 240 V AC

• Dải hoạt động: 85 đến 264 V AC

• Tần số: 47 đến 66 Hz

Nguồn DC

• 24 V DC

• 110 V DC

Công suất tiêu thụ

• AC: khoảng 3 VA tại 100 V, 4 VA tại 200 V, 5 VA tại 264 V

• DC: khoảng 3.5 W

Điều kiện hoạt động

• Nhiệt độ hoạt động: -5 đến +55°C

• Độ ẩm hoạt động: 30 đến 90 %RH không ngưng tụ

Lắp đặt

• Phương thức lắp đặt: gắn bề mặt hoặc thanh DIN

• Khối lượng: khoảng 450 g

Hiệu suất

• Độ chính xác đầu vào: ±0.05 %

• Độ chính xác đầu ra: ±0.05 %

• Sai số hiển thị: ±1 digit

• Hệ số nhiệt độ: ±0.015 %/°C

• Thời gian đáp ứng: ≤ 0.5 giây (0 đến 90 %)

• Ảnh hưởng điện áp nguồn: ±0.1 %

Cách điện

• Điện trở cách điện: ≥ 100 MΩ tại 500 V DC

• Điện áp chịu đựng: 2000 V AC trong 1 phút giữa đầu vào, đầu ra, nguồn và đất

Tiêu chuẩn và chứng nhận

• Tuân thủ chỉ thị EMC của Liên minh châu Âu

  • EMI: EN 61000-6-4

  • EMS: EN 61000-6-2

• Tuân thủ tiêu chuẩn an toàn EN 61010-1

• Tuân thủ chỉ thị RoHS

Ứng dụng thực tế

MXV được sử dụng rộng rãi trong các hệ thống đo lường và điều khiển công nghiệp để chuyển đổi và chuẩn hóa tín hiệu điện áp DC từ các thiết bị đo lường thành tín hiệu analog tiêu chuẩn cho hệ thống điều khiển trung tâm.

Một số ứng dụng phổ biến gồm:

• Cách ly tín hiệu giữa thiết bị đo tại hiện trường và hệ thống điều khiển trong phòng điều khiển.

• Chuyển đổi tín hiệu điện áp từ cảm biến hoặc thiết bị đo sang tín hiệu 4-20 mA hoặc tín hiệu điện áp tiêu chuẩn.

• Tích hợp tín hiệu từ các thiết bị đo lường vào PLC, DCS hoặc hệ thống SCADA.

• Ứng dụng trong các hệ thống tự động hóa công nghiệp cần chuẩn hóa và cách ly tín hiệu.

• Sử dụng làm thiết bị dự phòng để thay thế nhanh trong hệ thống điều khiển.

Nhờ khả năng cấu hình linh hoạt, độ chính xác cao và khả năng cách ly tốt, MXV là giải pháp hiệu quả cho các hệ thống chuyển đổi và xử lý tín hiệu trong môi trường công nghiệp hiện đại.
