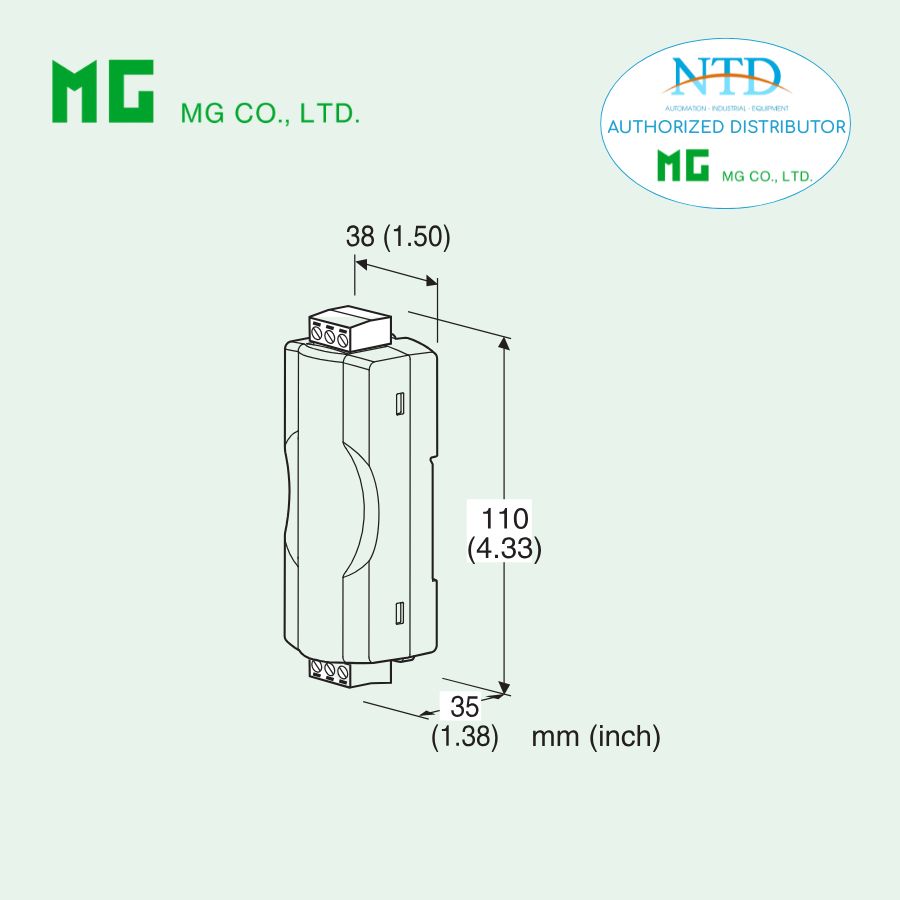

Bộ lọc nhiễu LonWorks FTT-10A NF-LWA CỦA MG (M-SYSTEM)

NF-LWA là bộ lọc nhiễu (Noise Filter) dùng cho mạng LonWorks FTT-10A, giúp giảm nhiễu điện từ và cải thiện độ ổn định truyền thông.

👉 Dùng cho mạng LonWorks chuẩn FTT-10A
👉 Đáp ứng tiêu chuẩn cuộn choke cách ly của Echelon
👉 Tăng độ tin cậy truyền thông trong môi trường công nghiệp

Chức năng chính

• Lọc nhiễu trên đường truyền LonWorks
• Giảm ảnh hưởng EMI / nhiễu cao tần
• Ổn định tín hiệu truyền thông
• Bảo vệ thiết bị mạng

Model & đặt hàng

Model: NF-LWA
Code: NF-LWA-1

Tùy chọn:

• Shield terminal: Có (1)

Mạng áp dụng

• ✔ LonWorks FTT-10A
• ❌ Không dùng cho LonWorks Link Power

Thông số kỹ thuật

1. Kết nối

Network:

• Terminal dạng Euro
• Dây: 0.2 – 2.5 mm²

Ground:

• Terminal vít M3
• Lực siết: 0.6 N·m

2. Vật liệu

• Terminal: Đồng mạ niken
• Vỏ: Nhựa chống cháy (màu đen)

3. Lắp đặt

• Gắn DIN rail (TH35-7.5)

⚠️ Lưu ý:

• Nên dùng rail thép hoặc đồng
• Không dùng rail nhôm bị oxy hóa (giảm tiếp đất)

4. Điều kiện môi trường

• Nhiệt độ: -25 ~ +70°C
• Độ ẩm: 10 – 90% RH (không ngưng tụ)

5. Thông số điện

• Điện áp chịu đựng:
  • 500 VAC / 1 phút (NetA ↔ NetB ↔ Shield/GND)
• Điện trở nối tiếp:
  • ≤ 1.5 Ω
• Độ tự cảm (Inductance):
  • ≥ 1.8 mH @ 10 kHz
• Điện dung (Capacitance):
  • 40 pF @ 10 kHz

Nguyên lý hoạt động

• Hoạt động như cuộn choke lọc nhiễu
• Ngăn nhiễu cao tần đi qua đường truyền
• Cho tín hiệu LonWorks đi qua ổn định

Ứng dụng

• Hệ thống BMS (Building Management System)
• Nhà máy có nhiều nhiễu điện
• Mạng LonWorks đường dài
• Khu vực có biến tần, motor

Ưu điểm

• Tăng độ ổn định mạng LonWorks
• Giảm lỗi truyền thông
• Lắp đặt đơn giản
• Không cần cấp nguồn

Lưu ý quan trọng

⚠️ Chỉ dùng cho FTT-10A
⚠️ Không dùng cho Link Power
⚠️ Phải nối đất đúng cách (GND / SHLD)
⚠️ Nên đặt gần thiết bị cần bảo vệ
⚠️ Tránh dùng DIN rail nhôm không dẫn điện tốt

Gợi ý sử dụng

Sơ đồ điển hình:

• LonWorks Network → NF-LWA → Thiết bị LonWorks

👉 Lắp tại:

• Đầu vào thiết bị
• Khu vực nhiễu cao
