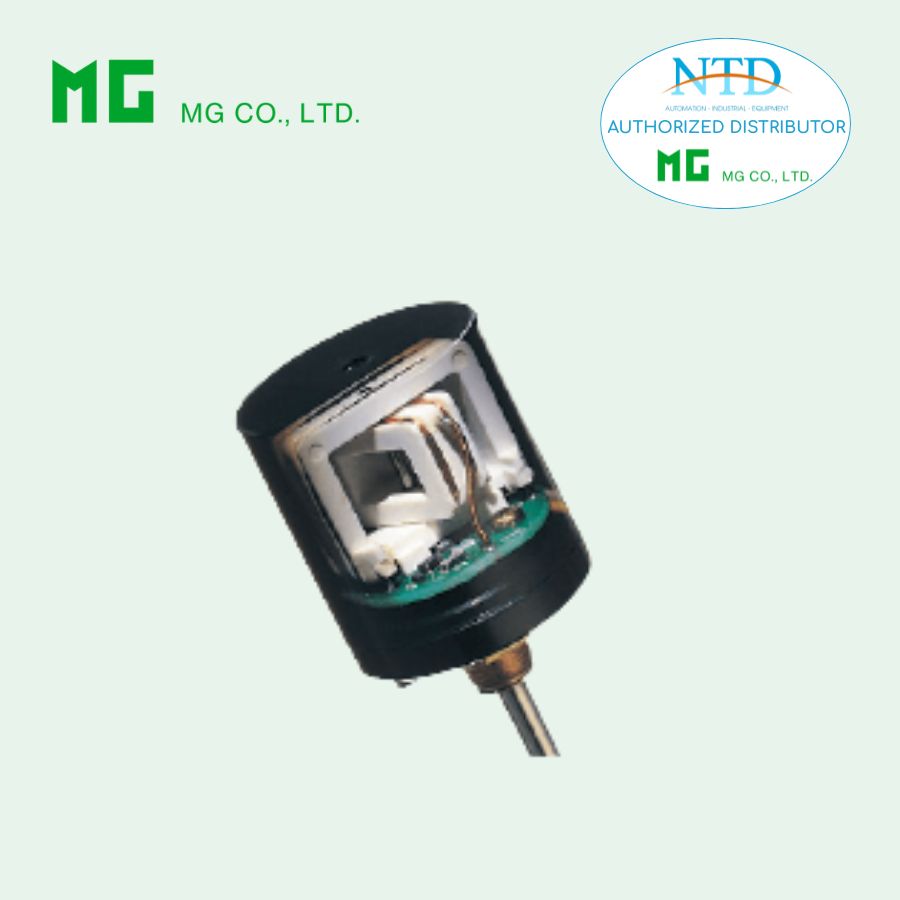

Cảm biến góc quay không tiếp xúc NRA của MG (M-System)

NRA là cảm biến góc quay không tiếp xúc (brushless) dùng để đo góc quay cơ học và chuyển đổi thành tín hiệu điện áp DC tỷ lệ. Với nguyên lý không sử dụng tiếp điểm cơ khí, thiết bị mang lại độ bền cao, giảm hao mòn và đảm bảo hoạt động ổn định lâu dài.

Sản phẩm phù hợp cho các ứng dụng đo góc trong phạm vi ±45° (90° tuyến tính), thường dùng trong hệ thống điều khiển vị trí, cơ cấu quay và thiết bị tự động hóa.

Đặc điểm nổi bật

• Không tiếp xúc cơ khí: Không bị mài mòn, tuổi thọ cao
• Độ tuyến tính cao: Sai số chỉ ±0.5% trong vùng hoạt động
• Tín hiệu đầu ra ổn định: Điện áp DC tỷ lệ với góc quay
• Độ phân giải vô hạn: Cho phép đo chính xác các thay đổi nhỏ
• Thiết kế nhỏ gọn, dễ lắp đặt
• Tiêu thụ điện thấp: Chỉ ~2 mA
• Chịu rung tốt: Hoạt động ổn định trong môi trường công nghiệp
• Lắp đặt linh hoạt: Có thể lắp theo nhiều hướng khác nhau

Thông số kỹ thuật chính

Ngõ vào

• Đại lượng đo: Góc quay cơ học
• Góc quay hiệu dụng: ~-55° đến +55°
• Dải tuyến tính đảm bảo: -45° đến +45° (90°)
• Mô-men quay: 0.00147 N·m
• Độ bền cơ học (stopper): 0.098 N·m

Ngõ ra

• Tín hiệu: Điện áp DC
• Giá trị: 40 – 60% điện áp nguồn cấp (5V)
• Dạng sóng: Sin chỉnh lưu toàn phần
• Điện trở đầu ra: ~12 kΩ
• Đặc tính: Tỷ lệ tuyến tính theo góc quay (trong dải tuyến tính)

Nguồn cấp

• 5 V DC ±10%
• Dòng tiêu thụ: ~2 mA

Hiệu năng

• Độ tuyến tính: ±0.5%
• Độ chính xác span: ±7% điện áp nguồn
• Sai số tại 0°: ±1% điện áp nguồn
• Hệ số nhiệt: ±0.009%/°C
• Độ phân giải: Vô hạn
• Chịu điện áp cách điện: 1000 VAC / 1 phút

Cơ khí & môi trường

• Vật liệu:
  • Vỏ: ABS
  • Trục: SUS303
• Dây kết nối: UL1007 AWG24, dài 200 mm
• Nhiệt độ hoạt động: -20 đến +60°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Chống rung: ≤ 2G
• Độ dày panel lắp: 2.5 – 5 mm
• Khối lượng: ~50 g

Ứng dụng phổ biến

Cảm biến NRA được sử dụng rộng rãi trong các hệ thống đo lường và điều khiển vị trí:

• Đo góc quay trục, tay gạt, van
• Hệ thống điều khiển vị trí (position control)
• Máy móc tự động hóa, robot công nghiệp
• Thiết bị đo lường cơ khí
• Ứng dụng cần độ bền cao, không tiếp xúc
