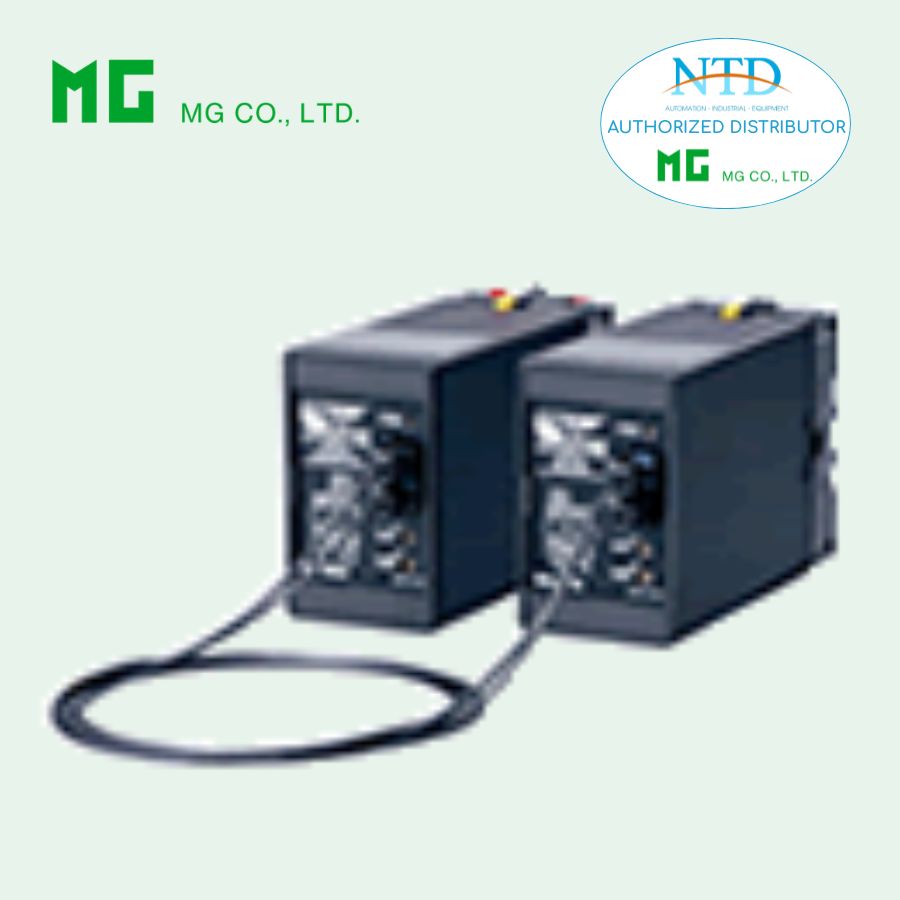

Bộ thu tín hiệu quang OR2 MG (M-System)

OR2 – Optical Receiver là bộ thu tín hiệu quang thuộc dòng Plug-in Signal Conditioners M-UNIT, được thiết kế để nhận và chuyển đổi tín hiệu truyền qua cáp quang thành tín hiệu analog tiêu chuẩn (dòng hoặc áp).

Thiết bị nổi bật với khả năng cách ly điện áp cực cao lên đến hàng trăm nghìn volt, giúp truyền tín hiệu an toàn trong các môi trường có nhiễu điện mạnh hoặc điện áp cao. OR2 thường được sử dụng kết hợp với bộ phát quang (OT2) nhằm đảm bảo truyền tín hiệu ổn định, chính xác và không bị ảnh hưởng bởi nhiễu điện từ.

Với thiết kế dạng module cắm (plug-in), OR2 dễ dàng lắp đặt trong tủ điện, phù hợp cho các hệ thống tự động hóa công nghiệp yêu cầu độ an toàn và độ tin cậy cao.

Đặc điểm nổi bật

• Cách ly điện áp cực cao
  Sử dụng cáp quang giúp cách ly lên đến hàng trăm kV, đảm bảo an toàn tuyệt đối cho hệ thống.
• Chống nhiễu vượt trội
  Loại bỏ hoàn toàn nhiễu điện từ (EMI), đặc biệt hiệu quả trong môi trường điện cao áp.
• Chuyển đổi tín hiệu linh hoạt
  Hỗ trợ nhiều dạng tín hiệu đầu ra: 4–20 mA, 0–10 V, 1–5 V…
• Truyền tín hiệu ổn định qua cáp quang
  Khoảng cách truyền lên đến 30 m với tín hiệu dạng xung ánh sáng.
• Thiết kế nhỏ gọn – mật độ cao
  Dạng module plug-in tối ưu không gian tủ điện.
• Điều chỉnh dễ dàng
  Hỗ trợ tinh chỉnh zero và span ngay trên mặt trước thiết bị.
• Độ tin cậy cao trong môi trường khắc nghiệt
  Vỏ nhựa chống cháy, hoạt động ổn định trong môi trường công nghiệp.

Thông số kỹ thuật chính

Ngõ ra (Output)

• Dòng điện (Current):
  4 – 20 mA, 0 – 20 mA, 1 – 5 mA, 2 – 10 mA…
• Điện áp (Voltage):
  0 – 10 V, 1 – 5 V, 0 – 5 V, ±10 V…
• Tùy chọn dải đo theo yêu cầu (Option Z/0)

Truyền tín hiệu quang

• Phương thức: Xung ánh sáng (100 – 500 Hz)
• Khoảng cách truyền tối đa: 30 m

Cách ly

• Output – Power: lên đến 2000 V AC
• Cách ly tổng thể rất cao nhờ cáp quang

Độ chính xác

• ±0.3 % (khi sử dụng cùng bộ phát OT2)

Điều chỉnh

• Zero: -5 đến +5 %
• Span: 95 đến 105 %

Nguồn cấp

• AC: 100 – 240 V AC
• DC: 12 V / 24 V DC

Điều kiện hoạt động

• Nhiệt độ: -5 đến +60°C
• Độ ẩm: 30 – 90 %RH (không ngưng tụ)

Lắp đặt

• DIN rail hoặc gắn bề mặt
• Trọng lượng: ~400 g

Ứng dụng phổ biến

• Trạm điện & hệ thống điện cao áp
  Truyền tín hiệu an toàn, chống nhiễu và chống điện áp cao.
• Thiết bị bán dẫn & công nghệ cao
  Ứng dụng trong ion implanter, electron-beam systems.
• Nhà máy công nghiệp nặng
  Môi trường có nhiễu điện từ lớn như luyện kim, xi măng, hóa chất.
• Hệ thống đo lường & điều khiển từ xa
  Truyền tín hiệu ổn định giữa các khu vực cách ly.
• Phòng thí nghiệm & buồng bụi (dust chamber)
  Đảm bảo tín hiệu chính xác trong môi trường đặc biệt.
• Hệ thống tự động hóa yêu cầu cách ly cao
  Bảo vệ PLC, DCS và thiết bị điều khiển khỏi nhiễu và sự cố điện.
