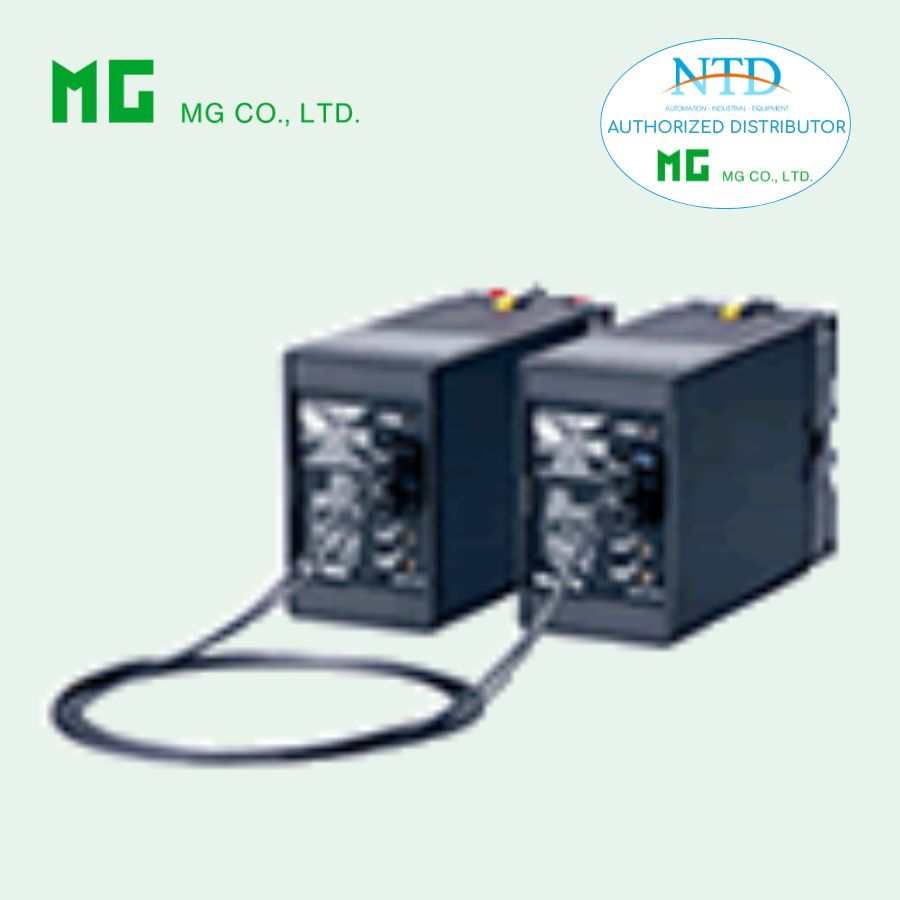

Bộ chuyển đổi tín hiệu dạng cắm OT2 MG (M-System)

OT2 - Optical Transmitter là bộ chuyển đổi tín hiệu dạng cắm (plug-in) thuộc dòng M-UNIT, được thiết kế để truyền tín hiệu analog (dòng hoặc áp) qua cáp quang với độ an toàn và độ ổn định cao.

Nhờ công nghệ truyền tín hiệu bằng ánh sáng, OT2 đảm bảo cách ly hoàn toàn giữa tín hiệu đầu vào và nguồn điện, giúp loại bỏ nhiễu điện từ và bảo vệ hệ thống trong các môi trường công nghiệp có điện áp cao hoặc nhiễu mạnh.

Sản phẩm thường được sử dụng kết hợp với bộ nhận quang (OR2) để tạo thành hệ thống truyền tín hiệu cách ly hoàn chỉnh.

Đặc điểm nổi bật

• Cách ly quang học điện áp cực cao
  Cho phép cách ly lên đến hàng trăm nghìn volt nhờ sử dụng cáp quang.
• Truyền tín hiệu ổn định, chống nhiễu tuyệt đối
  Không bị ảnh hưởng bởi nhiễu điện từ, phù hợp trong môi trường công nghiệp nặng.
• Hỗ trợ đa dạng tín hiệu đầu vào
  Bao gồm nhiều dải dòng (mA) và điện áp (V), linh hoạt cho nhiều hệ thống khác nhau.
• Thiết kế dạng plug-in nhỏ gọn
  Dễ dàng lắp đặt, thay thế và bảo trì, tối ưu không gian tủ điện.
• Hiệu chỉnh linh hoạt
  Cho phép điều chỉnh zero (-5 đến +5%) và span (95 đến 105%) trực tiếp trên thiết bị.
• Tùy chọn cấu hình mở rộng
  Hỗ trợ coating chống môi trường và vật liệu terminal chống ăn mòn.

Thông số kỹ thuật

Thông tin chung

• Kiểu lắp đặt: Plug-in, gắn DIN rail hoặc bề mặt
• Phương thức truyền: Xung ánh sáng (100 – 500 Hz)
• Khoảng cách truyền tối đa: 30 m
• Vật liệu vỏ: Nhựa chống cháy
• Khối lượng: 400 g

Nguồn cấp

• AC: 100 – 240 V AC (±10%), 50/60 Hz
• DC: 12 V DC hoặc 24 V DC
• Công suất tiêu thụ: ~3 VA (AC), ~2 W (DC)

Ngõ vào (Input)

Dòng điện (DC Current)

• Hỗ trợ nhiều dải: 4–20 mA, 0–20 mA, 0–10 mA, 1–5 mA, 10–50 mA...
• Điện trở đầu vào tích hợp (tùy model)
• Có thể tùy chỉnh theo yêu cầu (code Z)

Điện áp (DC Voltage)

• Dải đo: từ mV đến ±10 V
• Dải tối đa: -300 đến +300 V DC
• Điện trở đầu vào:
  • ≥ 10 kΩ (mV)
  • ≥ 100 kΩ (0.1–1 V)
  • ≥ 1 MΩ (≥ 1 V)

Hiệu suất

• Độ chính xác: ±0.3%
• Thời gian đáp ứng: ≤ 0.6 giây
• Hệ số nhiệt: ±0.015%/°C
• Ảnh hưởng điện áp nguồn: ±0.1%
• Điện trở cách điện: ≥ 100 MΩ
• Độ bền điện môi: 2000 V AC (1 phút)

Điều kiện hoạt động

• Nhiệt độ: -5 đến +60°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Ứng dụng phổ biến

OT2 được ứng dụng rộng rãi trong các hệ thống công nghiệp yêu cầu truyền tín hiệu an toàn và chống nhiễu cao:

• Máy cấy ion (Ion implanter)
• Thiết bị chùm tia điện tử (Electron-beam systems)
• Buồng chân không, buồng bụi (Dust chamber)
• Trạm điện, hệ thống điện cao áp
• Giảm nhiễu cảm ứng và bảo vệ thiết bị đo lường
• Hệ thống đo lường và điều khiển công nghiệp: Truyền tín hiệu analog từ cảm biến đến bộ điều khiển
• Nhà máy sản xuất và môi trường nhiễu cao: Đảm bảo tín hiệu ổn định trong môi trường có sóng điện từ mạnh
