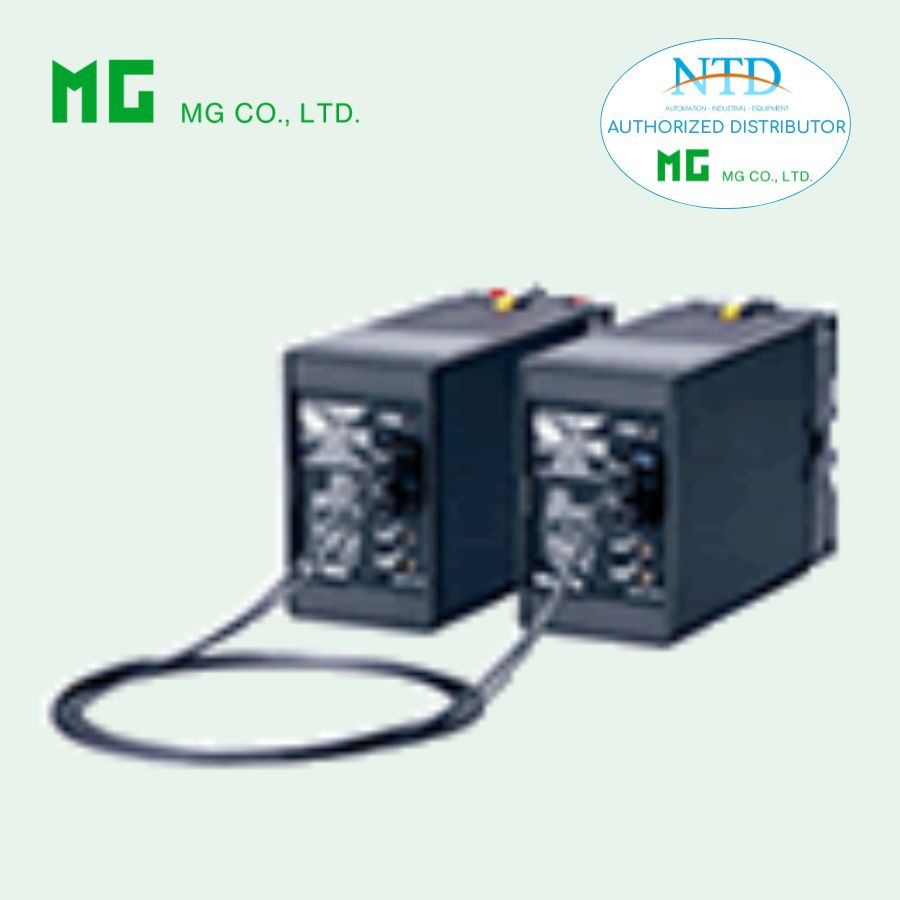

Bộ nhận tín hiệu nhiệt độ OTR2 MG (M-System)

OTR2 - Thermocouple Receiver (Fiber Optics Isolation) là bộ nhận tín hiệu nhiệt độ thuộc dòng M-UNIT, được thiết kế để tiếp nhận tín hiệu quang từ transmitter (OTT2) và chuyển đổi thành tín hiệu analog hoặc tín hiệu điều khiển phục vụ giám sát và điều khiển nhiệt độ trong hệ thống công nghiệp.

Với công nghệ truyền tín hiệu qua cáp quang, OTR2 đảm bảo cách ly điện hoàn toàn giữa các hệ thống, giúp tăng độ an toàn, giảm nhiễu và nâng cao độ ổn định trong các môi trường làm việc khắc nghiệt.

Đặc điểm nổi bật

• Cách ly quang học điện áp cao
  Đảm bảo cách ly lên đến hàng trăm nghìn volt, bảo vệ thiết bị và con người.
• Tiếp nhận và chuyển đổi tín hiệu nhiệt độ chính xác
  Nhận tín hiệu từ OTT2 và xuất ra dạng dòng hoặc áp tiêu chuẩn.
• Hỗ trợ tín hiệu điều khiển ON/OFF
  Phù hợp cho các ứng dụng điều khiển nhiệt độ công nghiệp.
• Thiết kế dạng plug-in nhỏ gọn
  Dễ dàng lắp đặt trên DIN rail hoặc bề mặt, tiết kiệm không gian.
• Khả năng chống nhiễu vượt trội
  Truyền tín hiệu bằng ánh sáng giúp loại bỏ hoàn toàn nhiễu điện từ.
• Hiệu chỉnh linh hoạt
  Điều chỉnh zero (-5 đến +5%) và span (95 đến 105%) trực tiếp trên thiết bị.

Thông số kỹ thuật

Thông tin chung

• Kiểu lắp đặt: Plug-in, gắn DIN rail hoặc bề mặt
• Phương thức truyền: Xung ánh sáng (100 – 500 Hz)
• Khoảng cách truyền tối đa: 30 m
• Vật liệu vỏ: Nhựa chống cháy
• Khối lượng: 350 g

Nguồn cấp

• AC: 100 – 240 V AC (±10%), 50/60 Hz
• DC: 12 V DC hoặc 24 V DC
• Công suất tiêu thụ: ~3 VA (AC), ~2.6 W (DC)

Ngõ vào (Input)

• Tín hiệu điều khiển nhiệt độ dạng xung điện áp
  • Tần số: ≤ 1 Hz
  • Mức ON: ≥ 7 V
  • Mức OFF: ≤ 1.5 V
  • Độ rộng xung ON: ≥ 0.5 giây

Ngõ ra (Output)

Dòng điện (DC Current)

• Dải: 0 – 20 mA DC (tùy chọn nhiều chuẩn như 4–20 mA, 1–5 mA...)
• Tải tối đa: lên đến 750 Ω (tùy model)
• Span tối thiểu: 1 mA

Điện áp (DC Voltage)

• Dải: -10 đến +12 V DC
• Span tối thiểu: 5 mV
• Dòng drive tối đa: 10 mA

Hiệu suất

• Độ chính xác: ±0.3%
• Thời gian đáp ứng: ≤ 0.6 giây
• Hệ số nhiệt: ±0.015%/°C
• Ảnh hưởng điện áp nguồn: ±0.1%
• Điện trở cách điện: ≥ 100 MΩ
• Độ bền điện môi: 2000 V AC (1 phút)

Điều kiện hoạt động

• Nhiệt độ: -5 đến +60°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Ứng dụng phổ biến

OTR2 được ứng dụng rộng rãi trong các hệ thống đo lường và điều khiển nhiệt độ cần độ ổn định cao và chống nhiễu mạnh:

• Máy cấy ion (Ion implanter)
• Thiết bị chùm tia điện tử (Electron-beam systems)
• Buồng chân không, buồng bụi (Dust chamber)
• Trạm điện và hệ thống điện cao áp
  Bảo vệ hệ thống khỏi nhiễu cảm ứng và xung điện
• Hệ thống điều khiển nhiệt độ công nghiệp
  Nhận tín hiệu từ transmitter và chuyển đổi sang tín hiệu điều khiển
• Dây chuyền sản xuất tự động
  Đảm bảo tín hiệu ổn định trong môi trường nhiễu cao
