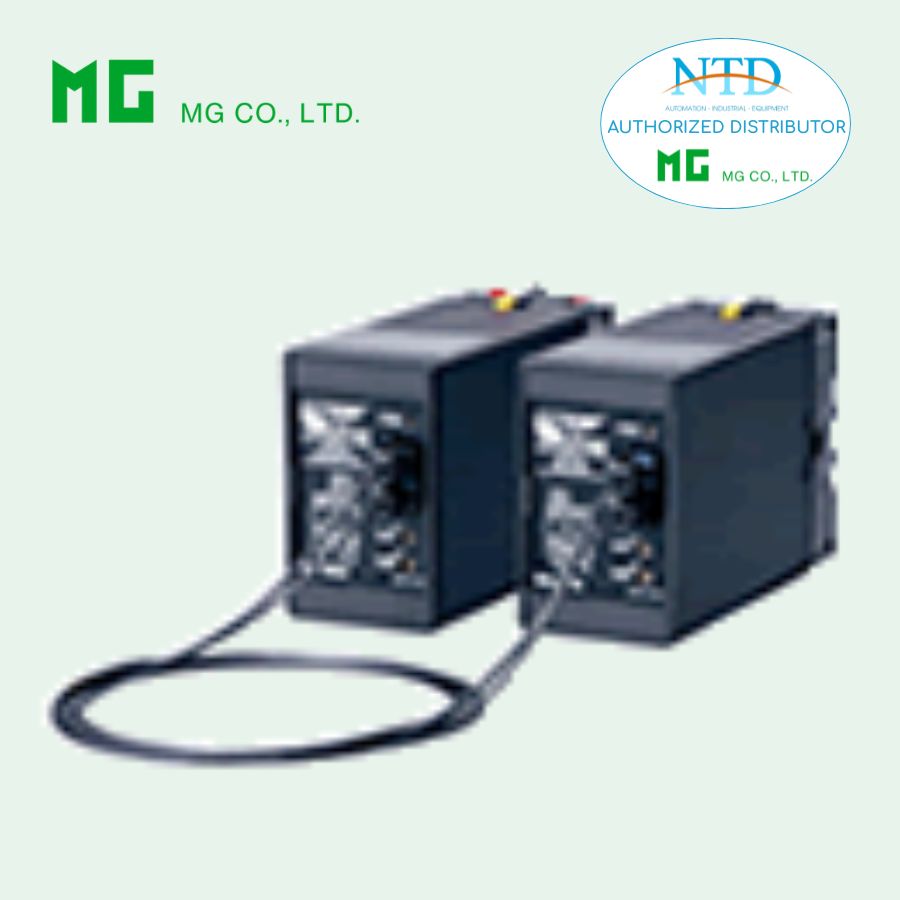

Bộ chuyển đổi tín hiệu nhiệt độ OTT2 MG (M-System)

OTT2 – Thermocouple Transmitter (Fiber Optics Isolation) là bộ chuyển đổi tín hiệu nhiệt độ dạng cắm (plug-in) thuộc dòng M-UNIT, được thiết kế để xử lý và truyền tín hiệu từ thermocouple với độ chính xác cao và khả năng cách ly điện vượt trội bằng cáp quang.

Sản phẩm đặc biệt phù hợp cho các môi trường công nghiệp khắc nghiệt, nơi yêu cầu cách ly điện áp cao và chống nhiễu mạnh. OTT2 không chỉ đảm bảo truyền tín hiệu ổn định mà còn hỗ trợ điều khiển nhiệt độ ON/OFF hiệu quả thông qua SSR bên ngoài.

Đặc điểm nổi bật

• Cách ly quang học điện áp cao
  Sử dụng cáp quang giúp cách ly lên đến hàng trăm nghìn volt, đảm bảo an toàn tối đa cho hệ thống.
• Điều khiển nhiệt độ ON/OFF chính xác
  Tín hiệu đầu ra hỗ trợ điều khiển SSR, phù hợp cho các hệ thống gia nhiệt công nghiệp.
• Tuyến tính hóa tín hiệu (Linearization)
  Đảm bảo tín hiệu nhiệt độ đầu ra chính xác và ổn định.
• Chức năng Burnout linh hoạt
  Hỗ trợ upscale, downscale hoặc không burnout tùy chọn.
• Thiết kế mật độ cao (High-density mounting)
  Dạng plug-in giúp tiết kiệm không gian lắp đặt, dễ dàng bảo trì và thay thế.
• Khả năng chống nhiễu vượt trội
  Nhờ truyền tín hiệu bằng ánh sáng, OTT2 gần như miễn nhiễu điện từ.

Thông số kỹ thuật

Thông tin chung

• Kiểu lắp đặt: Plug-in, gắn DIN rail hoặc bề mặt
• Phương thức truyền: Xung ánh sáng (100 – 500 Hz)
• Khoảng cách truyền tối đa: 30 m
• Vật liệu vỏ: Nhựa chống cháy
• Khối lượng: 350 g

Nguồn cấp

• AC: 100 – 240 V AC (±10%), 50/60 Hz
• DC: 12 V DC hoặc 24 V DC
• Công suất tiêu thụ: ~3 VA (AC), ~2.6 W (DC)

Ngõ vào (Input)

• Hỗ trợ nhiều loại thermocouple: K, J, T, E, R, S, B, N, PR
• Điện trở đầu vào: ≥ 30 kΩ
• Span tối thiểu: từ 3 mV
• Bù nhiệt mối lạnh (CJC): tích hợp (trừ loại B)

Ngõ ra (Output)

• Điều khiển SSR ngoài
• Điện áp drive: ~15 V

Hiệu suất

• Độ chính xác: ±0.3%
• Thời gian đáp ứng: ≤ 0.6 giây
• Hệ số nhiệt: ±0.015%/°C
• Điện trở cách điện: ≥ 100 MΩ
• Độ bền điện môi: 2000 V AC (1 phút)

Điều kiện hoạt động

• Nhiệt độ: -5 đến +60°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Ứng dụng phổ biến

OTT2 được sử dụng rộng rãi trong các hệ thống công nghiệp yêu cầu độ ổn định cao và cách ly điện mạnh:

• Máy cấy ion (Ion implanter)
• Thiết bị chùm tia điện tử (Electron-beam systems)
• Buồng chân không, buồng bụi (Dust chamber)
• Trạm điện và hệ thống điện cao áp
  Giúp bảo vệ khỏi nhiễu cảm ứng và xung điện
• Hệ thống gia nhiệt công nghiệp
  Điều khiển nhiệt độ thông qua SSR
