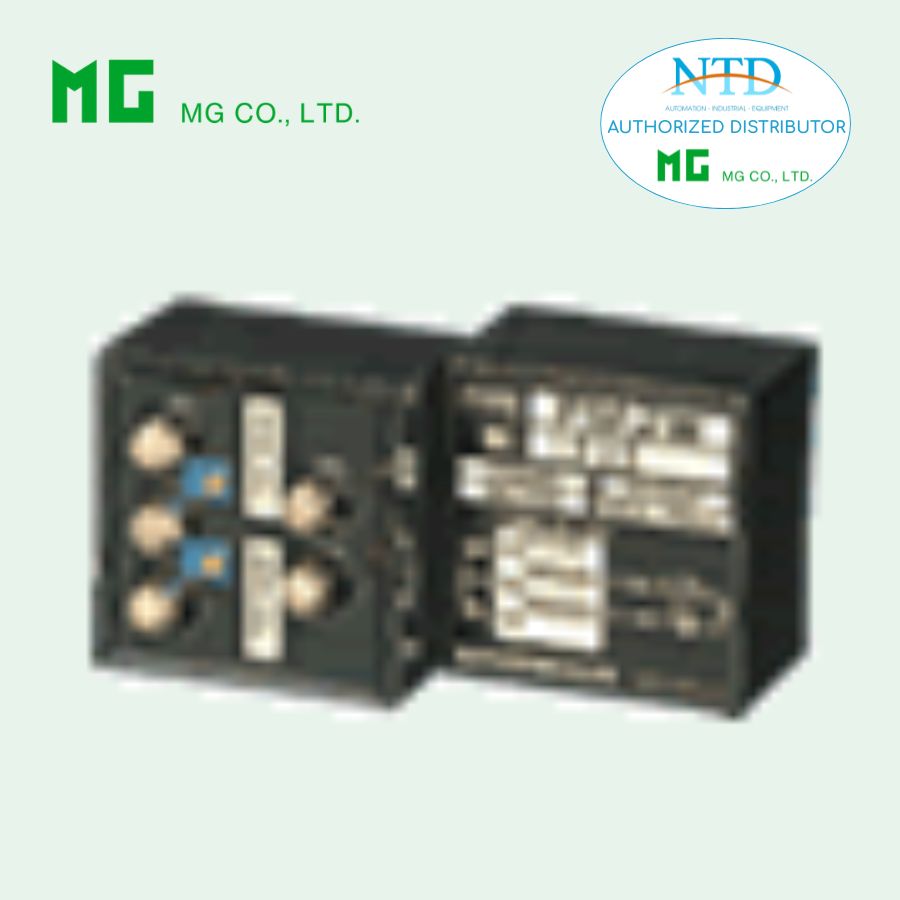

Bộ chuyển đổi tín hiệu PM2W MG (M-System)

2-Wire Potentiometer Transmitter mô đun PM2W là bộ chuyển đổi tín hiệu dạng compact thuộc dòng M-UNIT, được thiết kế để chuyển đổi tín hiệu từ potentiometer hoặc slidewire thành tín hiệu dòng 4–20 mA DC theo cấu hình 2 dây.

Thiết bị sử dụng công nghệ cấp nguồn và truyền tín hiệu trên cùng một vòng lặp (current loop), giúp đơn giản hóa hệ thống dây dẫn, tiết kiệm chi phí lắp đặt và phù hợp với các ứng dụng nhúng trong thiết bị hoặc hệ thống nhỏ gọn.

Với thiết kế đúc nguyên khối (molded) và kích thước nhỏ gọn, PM2W có thể dễ dàng tích hợp trực tiếp vào thiết bị hoặc lắp đặt trong các không gian hạn chế.

Đặc điểm nổi bật

• Tín hiệu đầu ra chuẩn 4–20 mA (2-wire)
  Phù hợp với hầu hết hệ thống PLC, DCS và thiết bị đo công nghiệp.
• Thiết kế 2 dây đơn giản
  Vừa cấp nguồn vừa truyền tín hiệu trên cùng một loop → giảm chi phí dây và lắp đặt.
• Hỗ trợ dải potentiometer rộng
  Làm việc với điện trở từ 100 Ω đến 2 kΩ mà vẫn đảm bảo độ chính xác.
• Nguồn kích thích điện áp ổn định (0.2 V DC)
  Giúp tín hiệu đầu vào không bị ảnh hưởng bởi thay đổi tải.
• Thiết kế molded nhỏ gọn
  Phù hợp để tích hợp vào thiết bị OEM hoặc hệ thống nhúng.
• Điều chỉnh Zero/Span linh hoạt
  • Zero: 0 – 10%
  • Span: tùy theo dải điện trở (tối ưu theo ngưỡng điện trở)
• Thời gian đáp ứng nhanh
  ≤ 0.1 giây (0–90%), phù hợp cho các ứng dụng cần phản hồi nhanh.
• Độ chính xác cao
  Sai số chỉ ±0.2%, đảm bảo tín hiệu ổn định và tin cậy.

Thông số kỹ thuật

Thông tin chung

• Kiểu thiết bị: 2-wire potentiometer transmitter
• Kiểu thiết kế: Molded (đúc nguyên khối)
• Kết nối: Terminal vít M3 (mô-men xoắn 0.5 N·m)
• Vật liệu vỏ: Nhựa chống cháy
• Khối lượng: 90 g
• Lắp đặt: Gắn bề mặt với mounting frame (PM2W-FR)

Nguồn cấp

• Điện áp hoạt động: 9 – 28 V DC
• Nguyên lý: 2-wire loop-powered (nguồn và tín hiệu trên cùng một loop)

Ngõ vào (Input)

• Loại tín hiệu: Potentiometer / slidewire
• Dải điện trở: 100 Ω – 2 kΩ
• Excitation: 0.2 V DC
• Minimum span:
  • ≥ 135 Ω: 50% tổng điện trở
  • < 135 Ω: 70% tổng điện trở
• Zero adjustment: 0 – 10% tổng điện trở

Ngõ ra (Output)

• Tín hiệu: 4 – 20 mA DC
• Loop current: tuyến tính theo vị trí potentiometer
• Load resistance phụ thuộc nguồn cấp:

Load Resistance (Ω)=Vsupply−90.02Load Resistance (Ω)=0.02Vsupply​−9​ (bao gồm cả điện trở dây dẫn)

Hiệu suất

• Độ chính xác: ±0.2%
• Hệ số nhiệt: ±0.015%/°C
• Thời gian đáp ứng: ≤ 0.1 giây (0–90%)
• Độ bền điện môi: 2000 V AC (1 phút, input/output to ground)

Điều kiện môi trường

• Nhiệt độ hoạt động: -5 đến +60°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Ứng dụng phổ biến

PM2W được sử dụng rộng rãi trong các hệ thống cần đo và truyền tín hiệu vị trí dạng analog qua loop 2 dây:

• Đo mức bồn (Tank level)
  Kết hợp với cơ cấu phao hoặc cơ cấu cơ khí để đo mức chất lỏng
• Đo vị trí (Position sensing)
  Trong actuator, van điều khiển, xi lanh, cơ cấu tuyến tính
• Thiết bị OEM / tích hợp hệ thống
  Nhờ thiết kế nhỏ gọn, dễ tích hợp trực tiếp vào thiết bị
• Hệ thống điều khiển công nghiệp
  Kết nối trực tiếp với PLC/DCS qua tín hiệu 4–20 mA
• Dây chuyền sản xuất tự động
  Theo dõi hành trình, vị trí, góc quay của cơ cấu chuyển động

PM2W – 2-Wire Potentiometer Transmitter là giải pháp gọn nhẹ, tiết kiệm và hiệu quả để chuyển đổi tín hiệu từ potentiometer thành tín hiệu 4–20 mA chuẩn công nghiệp, đặc biệt phù hợp cho các ứng dụng OEM và hệ thống yêu cầu tối giản dây dẫn nhưng vẫn đảm bảo độ chính xác cao.
