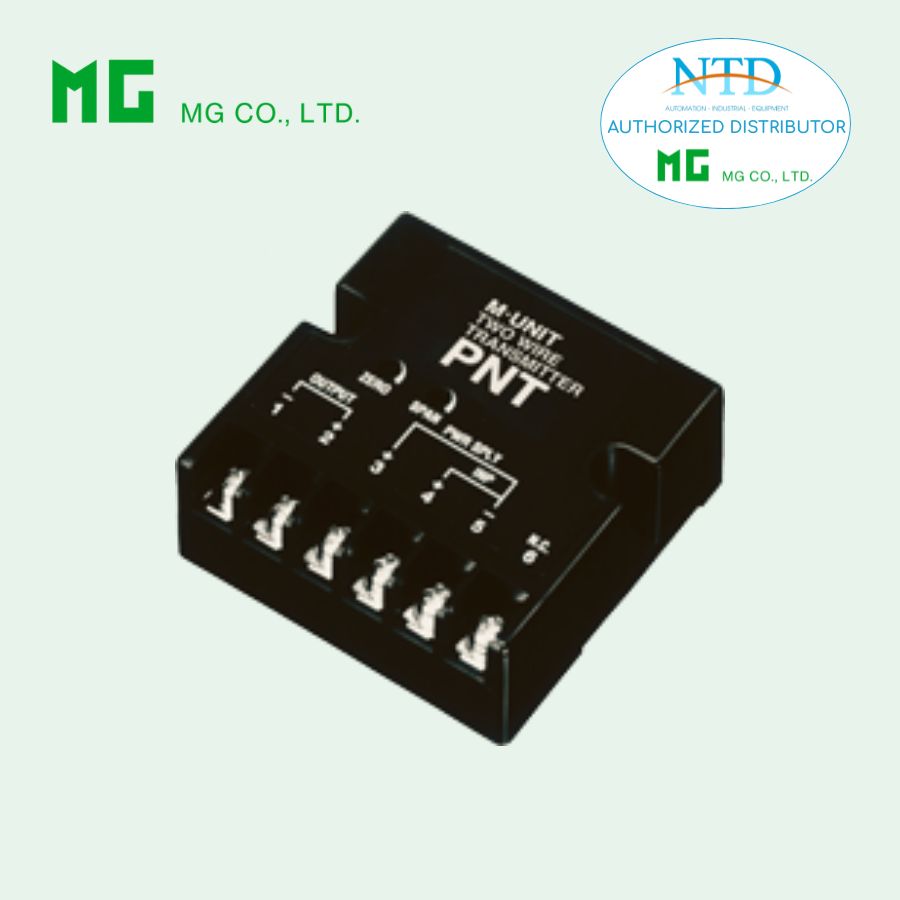

Bộ chuyển đổi tín hiệu góc dạng 2 dây PNT MG (M-System)

PNT – Plug-in Signal Conditioners M-UNIT là bộ chuyển đổi tín hiệu góc dạng 2 dây (2-wire), được thiết kế để chuyển đổi tín hiệu điện áp từ cảm biến góc (model NRA) thành tín hiệu dòng chuẩn 4–20 mA tỷ lệ với góc đo.

Với thiết kế nhỏ gọn, tiêu thụ năng lượng thấp và dễ tích hợp, PNT là giải pháp tối ưu cho các hệ thống đo lường và điều khiển cần độ ổn định cao trong môi trường công nghiệp.

Đặc điểm nổi bật

• Thiết kế 2 dây nhỏ gọn, tiết kiệm chi phí
  Giảm thiểu dây dẫn và đơn giản hóa việc lắp đặt trong hệ thống.

• Chuyển đổi tín hiệu ổn định, chính xác
  Biến đổi tín hiệu 2–3 V DC từ cảm biến góc thành tín hiệu chuẩn 4–20 mA.

• Điều chỉnh Zero/Span linh hoạt

  • Zero: 45 – 55% (tương ứng 12 mA)

  • Span: 50 – 100%
    Giúp dễ dàng hiệu chuẩn theo yêu cầu thực tế.

• Độ tin cậy cao trong môi trường công nghiệp
  Thiết kế vỏ nhựa chống cháy, linh kiện bền bỉ.

• Tối ưu cho hệ thống loop 4–20 mA
  Hoạt động ổn định với nhiều mức điện áp nguồn khác nhau.

Thông số kỹ thuật chính

Ngõ vào

• Tín hiệu: 2 – 3 V DC (từ cảm biến góc NRA)

• Nguồn kích: 5 V DC ±0.5%

Ngõ ra

• Tín hiệu: 4 – 20 mA DC

• Công thức tải:
  Load Resistance (Ω) = (Supply Voltage – 12) / 0.02

Hiệu suất

• Độ chính xác: ±0.2%

• Thời gian đáp ứng: ≤ 0.5 giây

• Hệ số nhiệt: ±0.02%/°C

Nguồn cấp

• 12 – 28 V DC (loop-powered)

Điều kiện hoạt động

• Nhiệt độ: -5 đến +60°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

Cơ khí

• Kiểu dáng: dạng hộp phẳng (Flat box)

• Kết nối: terminal vít M4

• Vật liệu terminal: đồng mạ niken

• Vỏ: nhựa chống cháy

• Trọng lượng: ~100 g

• Lắp đặt: gắn bề mặt

Ứng dụng phổ biến

• Đo mức bồn chứa (Tank Level Measurement)
  Kết hợp cảm biến góc để xác định mức chất lỏng chính xác.

• Giám sát vị trí cơ cấu (Position Monitoring)
  Ứng dụng trong van, cánh tay cơ khí, thiết bị quay.

• Hệ thống điều khiển công nghiệp (PLC/DCS)
  Truyền tín hiệu 4–20 mA ổn định về trung tâm điều khiển.

• Ngành nước & xử lý nước thải
  Theo dõi vị trí cửa van, cơ cấu đóng/mở.

PNT là bộ chuyển đổi tín hiệu góc 2 dây hiệu quả, phù hợp cho các hệ thống cần giải pháp đơn giản, tiết kiệm nhưng vẫn đảm bảo độ chính xác và độ tin cậy cao. Đây là lựa chọn lý tưởng cho các ứng dụng đo mức và vị trí trong công nghiệp hiện đại.
