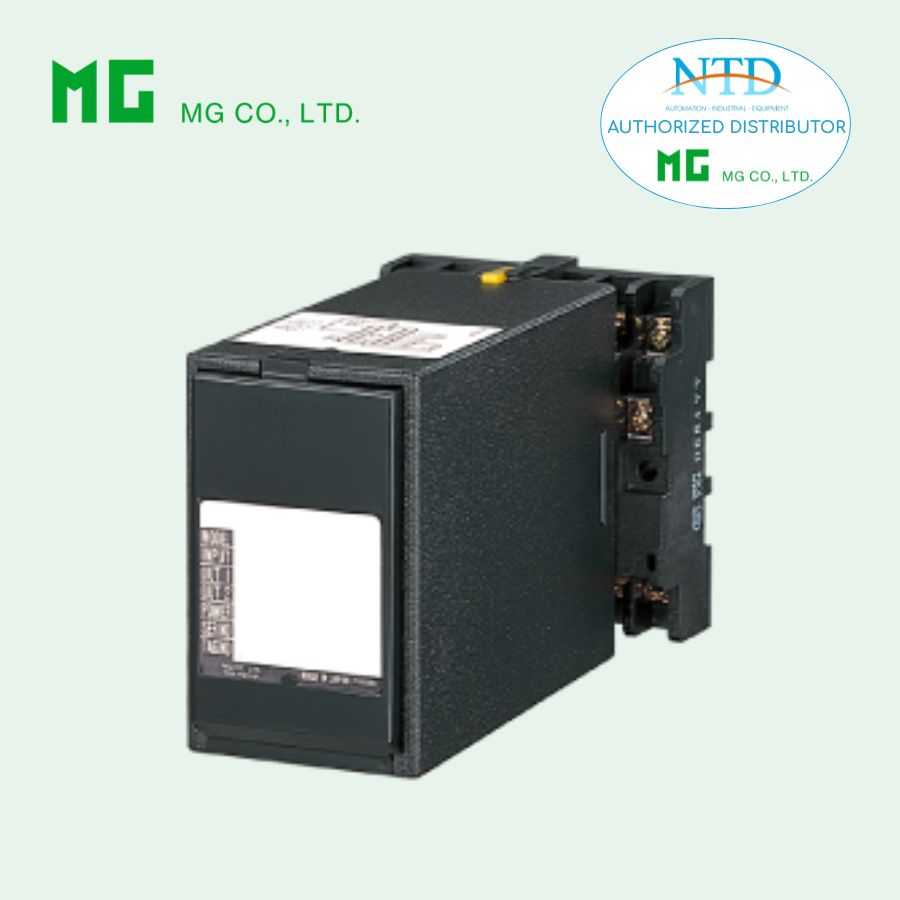

Thiết bị cách ly PPD của MG (M-System)

PPD – Pulse Isolator là thiết bị cách ly tín hiệu xung thuộc dòng plug-in M-UNIT, được thiết kế để nhận, cách ly và chuyển đổi các tín hiệu pulse từ nhiều nguồn khác nhau như dry contact, voltage pulse, current pulse… sang các dạng tín hiệu đầu ra tiêu chuẩn.

Thiết bị hỗ trợ cách ly galvanic hoàn toàn giữa input, output và nguồn cấp, giúp loại bỏ nhiễu điện, bảo vệ hệ thống và đảm bảo tín hiệu truyền đi ổn định. Với khả năng giữ nguyên hoặc xử lý dạng xung (one-shot hoặc theo tín hiệu gốc), PPD phù hợp cho nhiều ứng dụng đo lường và điều khiển công nghiệp.

Đặc điểm nổi bật

• Cách ly điện hoàn toàn (Galvanic Isolation)
  Giữa input, excitation, output và power, giúp tăng độ an toàn và chống nhiễu.
• Hỗ trợ nhiều loại tín hiệu đầu vào
  • Dry contact
  • Voltage pulse (5V, 12V, 24V)
  • Two-wire current pulse
• Đa dạng tín hiệu đầu ra
  • Open collector
  • Voltage pulse (5V, 12V, 24V)
  • High power photo MOSFET relay
• Tích hợp excitation (nguồn cấp cho cảm biến)
  Hỗ trợ cấp nguồn 5V, 12V hoặc 24V DC cho thiết bị đầu vào.
• Linh hoạt chế độ xử lý xung
  • Output theo tín hiệu input (same pulse)
  • One-shot output (xung cố định ~50 ms hoặc tùy chỉnh)
• Điều chỉnh logic tín hiệu
  Có thể chọn:
  • Đồng pha (N)
  • Đảo pha (R)
• Tùy chọn lọc nhiễu và chống dội
  Bộ lọc input với các mức:
  • 10 ms (chattering)
  • 0.1 ms (noise)
  • Không lọc
• Tốc độ xử lý cao
  • Tần số lên đến 100 kHz (open collector / voltage pulse)
• Thiết kế plug-in nhỏ gọn
  Dễ lắp đặt DIN rail hoặc gắn bề mặt, phù hợp tủ điện mật độ cao.
• Đèn LED hiển thị trạng thái input
  Giúp dễ dàng giám sát tín hiệu thực tế (pulse monitor).

Thông số kỹ thuật

Thông tin chung

• Model: PPD–[1][2][3][4][5]–[6][7]
• Loại thiết bị: Pulse isolator (plug-in)
• Cách ly: Input / excitation / output / power
• Kết nối: Terminal vít M3.5
• Vỏ: Nhựa chống cháy
• Khối lượng: ~200 g
• Lắp đặt: DIN rail hoặc gắn bề mặt

Nguồn cấp

• AC: 85 – 132 V AC (47 – 66 Hz)
• DC: 12 V, 24 V, 48 V, 110 V DC
• Công suất tiêu thụ:
  • AC: ~6 VA
  • DC: ~6 W (230 mA tại 24 V)

Ngõ vào (Input)

Dry Contact

• Tần số tối đa: 100 kHz
• Excitation: 5V / 12V / 24V DC (tùy chọn)
• Có chống dội và ngưỡng ON/OFF rõ ràng

Voltage Pulse

• Tần số tối đa: 100 kHz
• Biên độ: 0.5 – 50 Vp-p
• Dạng sóng: vuông hoặc sin
• Trở kháng đầu vào: ≥ 10 kΩ

5V / 12V / 24V Pulse

• Ngưỡng nhận tín hiệu tiêu chuẩn:
  • 5V: VH ≥ 2.25 V, VL ≤ 1.75 V
  • 12/24V: VH ≥ 5.25 V, VL ≤ 4.75 V

Two-wire Current Pulse

• Tần số tối đa: 100 kHz
• Dải dòng: 0 – 25 mA
• Ngưỡng:
  • Low ≤ 9.5 mA
  • High ≥ 14.5 mA

Ngõ ra (Output)

Open Collector

• Điện áp: 50 V DC
• Dòng: 50 mA
• Tần số tối đa: 100 kHz
• Điện áp bão hòa: ≤ 0.5 V

Voltage Pulse

• Mức điện áp: 5V / 12V / 24V ±10%
• Tần số tối đa:
  • 100 kHz (5V, 12V)
  • 50 kHz (24V)
• Trạng thái low: ≤ 0.5 V
• Trở kháng tải: ≥ 1.2 kΩ

High Power Photo MOSFET Relay

• Tần số tối đa: 20 Hz
• Điện áp:
  • 120 V AC/DC @ 200 mA
• Điện trở ON: ≤ 3 Ω
• Thời gian đáp ứng:
  • Rise: ~5 ms
  • Fall: ~3 ms

Chế độ output pulse

• Equal to input: Giữ nguyên chu kỳ và duty cycle
• One-shot output:
  • Xung đầu ra cố định (default ~50 ms)
  • Có thể tùy chỉnh 30 μs – 300 ms
  • Độ chính xác ±20% theo input pulse width

Hiệu suất

• Thời gian đáp ứng:
  • Open collector / voltage pulse: delay ~3 μs
  • MOSFET relay: rise ~10 ms, fall ~3 ms
• Điện trở cách điện: ≥ 100 MΩ (500 V DC)
• Độ bền điện môi: 2000 V AC (1 phút)

Điều kiện môi trường

• Nhiệt độ hoạt động: -5 đến +60°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Lắp đặt: DIN rail hoặc surface mount

Ứng dụng phổ biến

PPD được sử dụng rộng rãi trong các hệ thống công nghiệp cần xử lý và cách ly tín hiệu xung:

• Cách ly tín hiệu pulse từ hiện trường
  Giảm nhiễu và bảo vệ PLC/DCS khỏi tín hiệu không ổn định
• Chuyển đổi tín hiệu dry contact sang tín hiệu logic
  Ví dụ: công tắc cơ → tín hiệu xung 5V
• Xử lý tín hiệu từ encoder, cảm biến tốc độ, lưu lượng
  Trong các hệ thống đo đếm và giám sát
• Hệ thống PLC / SCADA / DCS
  Chuẩn hóa tín hiệu xung đầu vào cho bộ điều khiển
• Giao tiếp giữa các thiết bị có mức tín hiệu khác nhau
  Ví dụ: từ 24V field signal sang 5V logic
• Ứng dụng trong môi trường nhiễu cao
  Nhà máy sản xuất, dây chuyền tự động hóa, hệ thống điện công nghiệp

PPD – Pulse Isolator là giải pháp cách ly và chuyển đổi tín hiệu xung đa năng với khả năng hỗ trợ nhiều loại input/output, tốc độ cao đến 100 kHz và cách ly điện hoàn toàn. Thiết bị phù hợp cho các hệ thống công nghiệp yêu cầu độ chính xác, độ ổn định và khả năng chống nhiễu cao.
