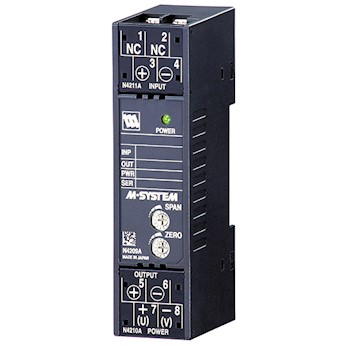

Bộ chuyển đổi tín hiệu điện áp AC M5PT MG (M-System)

M5PT thuộc dòng Super-mini Terminal Block Signal Conditioners M5-UNIT, là bộ chuyển đổi tín hiệu điện áp AC từ biến điện áp (PT – Potential Transformer) sang tín hiệu analog chuẩn công nghiệp như 4–20 mA, 0–10 V, 1–5 V…

Thiết bị được thiết kế nhỏ gọn, lắp DIN rail mật độ cao, phù hợp cho tủ điện công nghiệp yêu cầu tiết kiệm không gian và độ chính xác cao.

Tính năng & đặc điểm nổi bật

• Chuyển đổi điện áp AC từ PT thành tín hiệu chuẩn công nghiệp
• Đo True RMS – đảm bảo độ chính xác ngay cả khi dạng sóng méo
• Cách ly Input – Output – Power
• Điều chỉnh Zero & Span mặt trước
• Đèn LED báo nguồn
• Thiết kế siêu nhỏ gọn, lắp DIN rail
• Độ chính xác cao: ±0.3 %
• Thời gian đáp ứng nhanh: ≤ 0.5 giây

Dải tín hiệu vào (Input)

• 0 – 110 V AC

• 0 – 150 V AC

• 0 – 220 V AC

• Tần số: 50 / 60 Hz

• Chịu quá tải: 200 % trong 1 phút

Dải tín hiệu ra (Output)

Dòng DC:

• 4 – 20 mA

• 0 – 20 mA (tùy chọn)

• Có thể đặt theo yêu cầu

Điện áp DC:

• 0 – 10 V

• 0 – 5 V

• 1 – 5 V

• ±10 V

• ±5 V

• Hoặc đặt theo yêu cầu

Nguồn cấp

• 85 – 264 V AC

• 24 V DC

Thông số kỹ thuật chính

• Nhiệt độ làm việc: -5 đến +55°C

• Độ ẩm: 0 – 90 %RH (không ngưng tụ)

• Công suất tiêu thụ: ~2 VA (AC) / 2 W (DC)

• Trọng lượng: 80 g

• Điện trở cách điện: ≥ 100 MΩ

• Độ bền điện môi: đến 2000 V AC

Ứng dụng

• Giám sát điện áp hệ thống điện công nghiệp

• Hệ thống SCADA, DCS

• Truyền tín hiệu về PLC

• Giám sát nguồn, tủ điện, hệ thống phân phối điện
