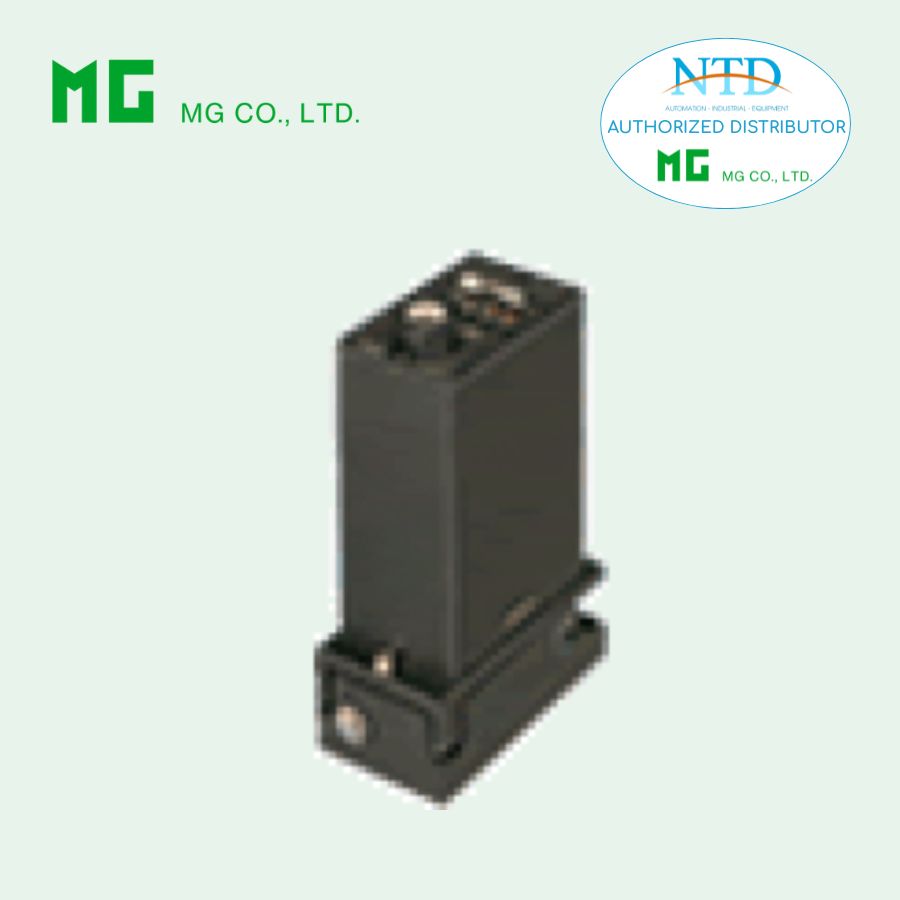

Thiết bị chuyển đổi tín hiệu PV của MG (M-System)

PV Transducer là thiết bị chuyển đổi tín hiệu khí nén (pneumatic signal) thành tín hiệu điện DC tiêu chuẩn, thuộc dòng plug-in M-UNIT. Thiết bị được sử dụng để tích hợp các hệ thống điều khiển khí nén truyền thống vào các hệ thống điều khiển hiện đại như DCS hoặc PLC.

PV nhận tín hiệu áp suất khí nén đầu vào và chuyển đổi thành tín hiệu đầu ra tương ứng như 4–20 mA hoặc điện áp DC, giúp giám sát, hiển thị và điều khiển một cách chính xác và ổn định.

Đặc điểm nổi bật

• Chuyển đổi tín hiệu pneumatic sang DC
  Biến đổi tín hiệu áp suất khí nén thành tín hiệu điện tiêu chuẩn để tích hợp hệ thống điều khiển.
• Tương thích với nhiều chuẩn tín hiệu khí nén
  Hỗ trợ các dải phổ biến như:
  • 0.2 – 1.0 kgf/cm²
  • 20 – 100 kPa
  • 3 – 15 psig
• Độ chính xác cao
  Sai số thấp (±0.3%), phù hợp cho các ứng dụng đo lường và điều khiển.
• Điều chỉnh Zero và Span
  • Zero: -5% đến +5%
  • Span: 95% đến 105%
    Giúp hiệu chỉnh linh hoạt tại hiện trường.
• Cách ly điện giữa output và nguồn
  Tăng độ an toàn và giảm nhiễu trong hệ thống.
• Thiết kế plug-in nhỏ gọn
  Dễ dàng lắp đặt trên DIN rail hoặc gắn bề mặt, phù hợp hệ thống mật độ cao.
• Tùy chọn nhiều dạng đầu ra
  Hỗ trợ:
  • Dòng: 4–20 mA, 0–20 mA, 1–5 mA, v.v.
  • Điện áp: 1–5 V, 0–10 V, ±10 V, v.v.
• Kết nối khí nén linh hoạt
  Hỗ trợ chuẩn Rc 1/4” hoặc NPT (tùy chọn /P7).

Thông số kỹ thuật

Thông tin chung

• Model: PV-[1]–[2][3]
• Loại thiết bị: P/I transducer (pneumatic to DC converter)
• Kiểu lắp đặt: Plug-in
• Kết nối điện: Terminal M3.5
• Kết nối khí: Rc 1/4” hoặc 1/4” NPT
• Vật liệu vỏ: Nhựa chống cháy
• Đế: Nhôm đúc
• Cách ly: Output – Power
• Khối lượng: ~550 g

Nguồn cấp

• AC: 100 / 110 / 115 / 120 / 200 / 220 / 240 V AC (±10%)
• DC: 12 / 24 / 48 V DC (±10%)
• Công suất tiêu thụ:
  • AC: ~2 VA
  • DC: ~2 W (90 mA tại 24 V)
• Tần số nguồn: 50 / 60 Hz

Ngõ vào (Input – khí nén)

• Dải áp suất:
  • 0.2 – 1.0 kgf/cm²
  • 20 – 100 kPa
  • 20.7 – 103.4 kPa
  • 3 – 15 psig
• Áp suất quá tải cho phép:
  • Tối đa ~196 kPa (2.0 kgf/cm² / 28 psig)

Ngõ ra (Output)

Dòng DC

• Các tùy chọn: 0–20 mA, 4–20 mA, 1–5 mA, v.v.
• Load resistance: tùy cấu hình (ví dụ 4–20 mA tối đa ~750 Ω)
• Offset: tối đa 1.5 lần span
• Output drive: tối đa 15 V

Điện áp DC

• Các dải: 0–10 V, 1–5 V, ±10 V, v.v.
• Load drive: tối đa 10 mA
• Offset: tối đa 1.5 lần span
• Có thể xuất điện áp âm/dương tùy cấu hình

Hiệu suất

• Độ chính xác: ±0.3%
• Hệ số nhiệt: ±0.03%/°C
• Thời gian đáp ứng: ~1.5 giây (0–90%)
• Ảnh hưởng điện áp nguồn: ±0.1%
• Độ bền cách điện: ≥ 100 MΩ (500 V DC)
• Điện áp cách ly: 2000 V AC (1 phút)
• Linearity / stability: cao, phù hợp ứng dụng điều khiển liên tục

Điều kiện môi trường

• Nhiệt độ hoạt động: -5 đến +60°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Lắp đặt: Gắn bề mặt (surface mounting)

Ứng dụng phổ biến

• Chuyển đổi hệ thống khí nén sang hệ thống điện
  Kết nối các thiết bị pneumatic truyền thống với hệ thống DCS/PLC
• Giám sát và điều khiển trong nhà máy
  Chuyển tín hiệu khí nén từ van điều khiển, bộ truyền động sang tín hiệu điện
• Hệ thống tự động hóa công nghiệp
  Tích hợp tín hiệu pneumatic vào hệ thống điều khiển trung tâm
• Ngành dầu khí, hóa chất, nhà máy điện
  Nơi vẫn sử dụng nhiều thiết bị điều khiển khí nén
• Hệ thống điều khiển van và actuator
  Theo dõi và chuyển đổi tín hiệu áp suất điều khiển van
• Hiển thị và logging dữ liệu
  Cung cấp tín hiệu chuẩn cho các thiết bị đo lường và ghi dữ liệu

PV – P/I Transducer là giải pháp chuyển đổi tín hiệu khí nén sang tín hiệu điện tiêu chuẩn, giúp tích hợp hệ thống điều khiển truyền thống vào nền tảng tự động hóa hiện đại. Với độ chính xác cao, thiết kế plug-in nhỏ gọn và khả năng tương thích linh hoạt, PV là lựa chọn phù hợp cho các ứng dụng công nghiệp yêu cầu chuyển đổi tín hiệu pneumatic một cách ổn định và tin cậy.
