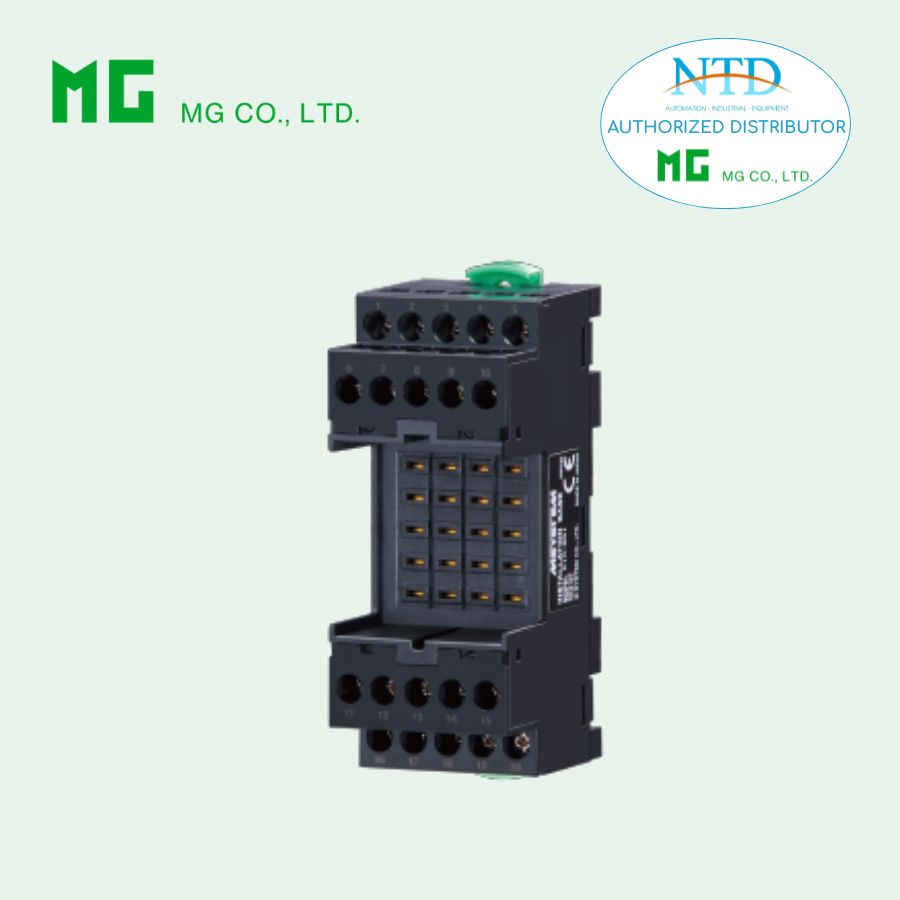

ĐẾ LẮP (BASE) CHO MODULE R10 R10-BS1 CỦA MG (M-SYSTEM)

R10-BS1 – ĐẾ LẮP (BASE) CHO MODULE R10 – MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R10-BS1

• Dòng: Plug-in Remote I/O R10 Series

• Loại: Installation Base (đế lắp module)

• Ứng dụng: Dùng cho module R10M Series

• Kiểu lắp: Plug-in (cắm module trực tiếp)

Chức năng & đặc điểm

• Đế lắp cho các module Remote I/O dòng R10

• Thiết kế dạng cắm (plug-in) giúp thay thế module nhanh chóng

• Kết nối chắc chắn bằng terminal vít

• Hỗ trợ lắp DIN rail hoặc lắp bề mặt

• Vật liệu nhựa chống cháy, an toàn công nghiệp

• Phù hợp hệ thống I/O yêu cầu độ ổn định và dễ bảo trì

MODEL: R10–BS1[1]

Thông tin đặt hàng

• Ví dụ: R10-BS1/Q

Loại base:

• 1: Dùng cho R10M series

Tùy chọn:

• Không tùy chọn: để trống

• /Q: Có tùy chọn

Tùy chọn /Q:

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ cao su (Rubber coating)

Kết nối

• Kiểu kết nối: Terminal vít M2.6

• Mô-men siết: 0.5 N·m

• Kết nối module: Qua connector cắm trực tiếp

• Vật liệu terminal: Thép mạ Nickel

Khuyến nghị đầu cos:

• Kích thước M3

Cấu trúc

• Dạng: Plug-in base

• Vỏ: Nhựa chống cháy (màu đen)

Nguồn cấp

• Cấp nguồn theo module I/O gắn trên base

Lắp đặt

• Nhiệt độ hoạt động: -10 → +55°C

• Nhiệt độ lưu trữ: -10 → +55°C

• Độ ẩm: 10 → 90% RH (không ngưng tụ)

• Môi trường: Không khí không ăn mòn, ít bụi

• Lắp đặt:

  • DIN rail 35 mm

  • Hoặc lắp bề mặt (panel)

• Khối lượng: 105 g (không gồm module)

Hiệu năng

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)
  (giữa I/O ↔ nguồn ↔ truyền thông ↔ FE1)

• Chịu điện áp:
  1500 VAC / 1 phút
