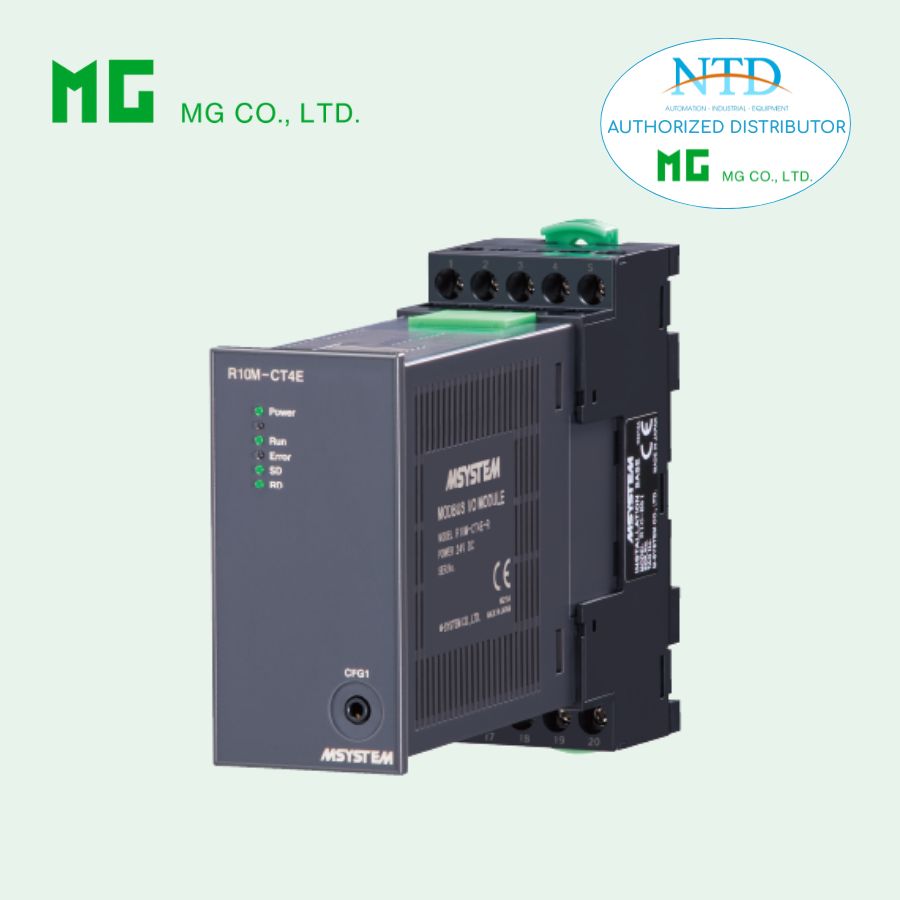

MÔ-ĐUN I/O MODBUS ĐO DÒNG AC 4 KÊNH R10M-CT4E CỦA MG (M-SYSTEM)

R10M-CT4E – MÔ-ĐUN I/O MODBUS ĐO DÒNG AC (KẸP CT) 4 KÊNH – MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R10M-CT4E-R

• Dòng: Plug-in Remote I/O R10 Series

• Loại: Modbus I/O Module (đo dòng AC qua CT kẹp)

• Số kênh: 4 kênh input dòng

• Nguồn cấp: 24 VDC

• Kiểu lắp: Plug-in (gắn trên base R10-BS)

Chức năng & đặc điểm

• Module đo dòng AC 4 kênh dạng kẹp (clamp-on CT)

• Không cần biến dòng truyền thống → lắp đặt nhanh, không phải cắt dây

• Giao tiếp Modbus RTU / ASCII qua RS-485

• Đo giá trị RMS (true RMS)

• Dải đo rộng: 5 A → 600 A

• Thiết kế plug-in, mật độ lắp cao

• Cấu hình linh hoạt từng kênh bằng phần mềm

MODEL: R10M–CT4E–R[1]

Thông tin đặt hàng

• Ví dụ: R10M-CT4E-R/Q

Nguồn cấp:

• R: 24 VDC (±10%)

Tùy chọn:

• Không tùy chọn: để trống

• /Q: Có tùy chọn

Tùy chọn /Q:

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ cao su

Kết nối & cấu trúc

• Gắn module: Qua base R10-BS

• Terminal base: vít M2.6 (0.5 N·m)

• Vật liệu: Nhựa chống cháy

• Cách ly:
  Input ↔ Modbus ↔ nguồn ↔ FE1

• LED trạng thái:

  • Power / Run / Error

  • RD / SD (truyền thông)

Truyền thông Modbus

• Chuẩn: RS-485 (TIA/EIA-485-A)

• Protocol: Modbus RTU / ASCII

• Khoảng cách: ≤ 500 m

• Cáp: Twisted pair có shield (CPEV-S 0.9 mm)

• Cấu hình: Qua phần mềm R10CFG

Thông số ngõ vào (Input)

Loại cảm biến: Clamp-on CT (model CLSE – đặt riêng)

Dải đo:

• CLSE-R5: 0 – 5 A

• CLSE-05: 0 – 50 A

• CLSE-10: 0 – 100 A

• CLSE-20: 0 – 200 A

• CLSE-40: 0 – 400 A

• CLSE-60: 0 – 600 A

Tần số: 50 / 60 Hz (45 – 65 Hz)
Dải hoạt động: 0 – 105%

Quá tải liên tục:

• Tùy theo loại CT (ví dụ: 600 A → chịu 720 A)

⚠️ Lưu ý:

• Điện áp dây đo ≤ 480 VAC

Hiệu năng

• Độ chính xác: ±1% (chưa bao gồm sai số CT)

• Thời gian chuyển đổi: 14 ms

• Thời gian đáp ứng: ≤ 2 giây

Data scaling:

• CLSE-R5: giá trị ×1000

• CLSE-05/10/20: ×100

• CLSE-40/60: ×10
  👉 Có thể cấu hình lại trong phần mềm

• Hệ số nhiệt: ±0.03 %/°C

Nguồn cấp

• Dòng tiêu thụ: ≤ 90 mA

• Nguồn: 24 VDC

Lắp đặt

• Nhiệt độ hoạt động: -10 → +55°C

• Độ ẩm: 10 → 90% RH

• Môi trường: Không khí không ăn mòn, ít bụi

• Lắp đặt: Base R10-BS

• Khối lượng: 120 g (không gồm base)

Cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 VDC)

• Chịu điện áp:
  1500 VAC / 1 phút
