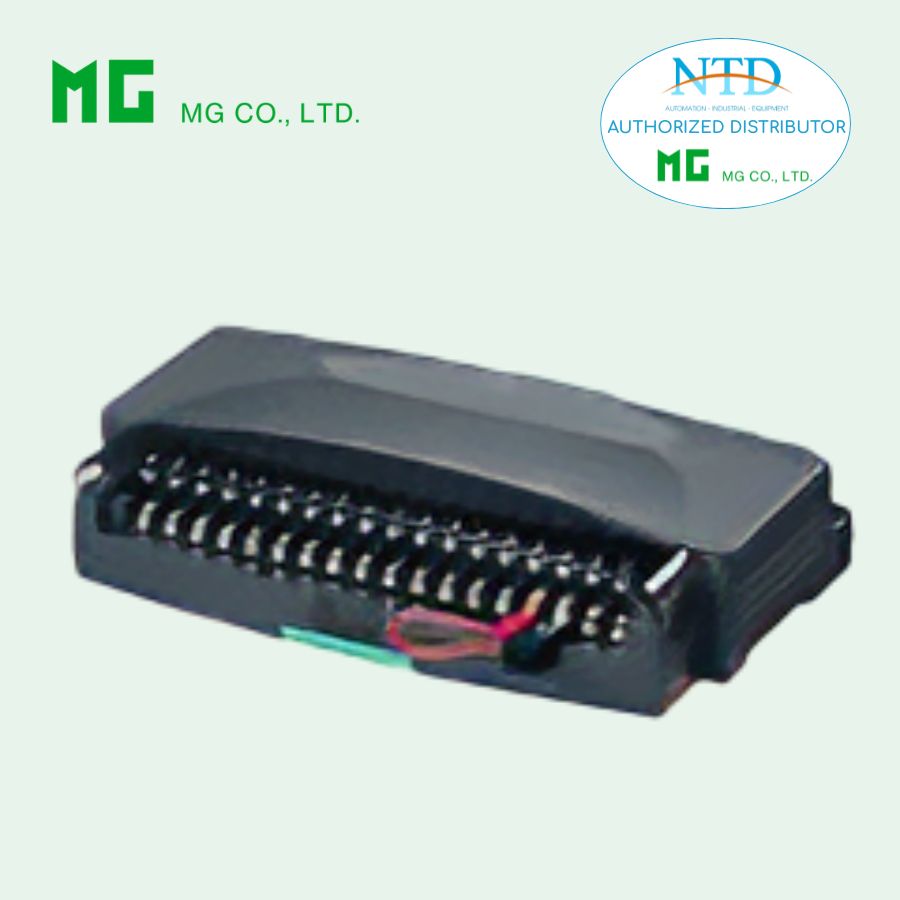

R1D-GH2 là module thu thập tín hiệu 16 điểm, hỗ trợ ngõ vào Thermocouple và điện áp DC, tích hợp giao tiếp mạng DeviceNet. Thiết bị phù hợp cho các hệ thống điều khiển phân tán, PLC và mạng tự động hóa công nghiệp sử dụng chuẩn DeviceNet.
Đặc điểm và tính năng
-
16 kênh ngõ vào Thermocouple hoặc DC
-
Giao tiếp DeviceNet
-
Cài đặt địa chỉ node bằng công tắc xoay hoặc phần mềm (00 – 63)
-
Cài đặt baud rate bằng DIP switch hoặc phần mềm
-
Đèn LED hiển thị trạng thái:
-
Power
-
MS (Module Status)
-
NS (Network Status)
-
-
Hỗ trợ file EDS
-
Cấu hình bằng phần mềm R1X (R1CON)
Thông tin đặt hàng
Model: R1D-GH2T-[1][2]
[1] Nguồn cấp
-
M2: 100 – 240 V AC (85 – 264 V AC, 47 – 66 Hz)
-
R: 24 V DC (±10%)
[2] Tùy chọn
-
blank: Không tùy chọn
-
/Q: Có tùy chọn
Tùy chọn /Q
-
/C01: Phủ silicone
-
/C02: Phủ polyurethane
-
/C03: Phủ cao su
Ví dụ: R1D-GH2T-M2/Q/C01
Thông số kỹ thuật
1. Ngõ vào (16 kênh)
-
Loại tín hiệu:
-
Thermocouple: PR, K, E, J, T, B, R, S, C, N, U, L, P
-
Điện áp DC (cực âm chung)
-
Dải đo điện áp DC
| Dải đo | Cài đặt Attenuator |
|---|---|
| ±20 V | ON (3) |
| ±5 V | ON (3) |
| ±1 V | ON (3) |
| ±0.8 V | OFF (1) |
| ±0.2 V | OFF (1) |
| ±50 mV | OFF (1) |
| ±10 mV | OFF (1) |
-
Điện trở ngõ vào: 300 kΩ
-
Tốc độ lấy mẫu: 150 ms / 16 kênh
2. Dữ liệu chuyển đổi A/D
-
Độ phân giải: 16-bit signed binary
-
Giá trị A/D tương ứng:
| Dải đo | Giá trị A/D |
|---|---|
| ±20 V | ±20000 |
| ±5 V | ±5000 |
| ±1 V | ±10000 |
| ±0.8 V | ±8000 |
| ±0.2 V | ±20000 |
| ±50 mV | ±5000 |
| ±10 mV | ±10000 |
| Thermocouple | Nhiệt độ × 10 |
Cài đặt mặc định xuất xưởng
-
Kiểu input: DC ±5 V
-
Burnout: Không
-
Bù nhiệt đầu lạnh: Không
Muốn thay đổi cần sử dụng phần mềm R1CON.
Truyền thông DeviceNet
-
Cáp truyền thông: Theo tiêu chuẩn DeviceNet
-
Device Profile: Generic Device
-
Điện áp cấp qua mạng: 11 – 25 V DC
-
Dòng tiêu thụ mạng: 50 mA max
Hiệu suất và độ chính xác
-
DC: ±0.3 %
-
Sai số bù nhiệt đầu lạnh: ±3°C (tại 20°C ±10°C)
-
Hệ số nhiệt:
-
±0.015 %/°C
-
±0.05 %/°C (dải 10 mV & TC loại B)
-
-
Điện trở cách điện: ≥ 100 MΩ (500 V DC)
-
Độ bền điện môi: 1500 V AC / 1 phút
Điều kiện lắp đặt
-
Công suất tiêu thụ:
-
AC: ~6 VA
-
DC: ~2 W
-
-
Nhiệt độ hoạt động: -5 đến +60°C
-
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
-
Lắp đặt: DIN rail hoặc gắn mặt
-
Trọng lượng: 380 g
-
Vỏ: Nhựa chống cháy màu xám
